ทำความเข้าใจกับ IRFP240 MOSFET

IRFP240 MOSFET เป็นรากฐานที่สำคัญในอิเล็กทรอนิกส์สมัยใหม่ได้รับการเฉลิมฉลองสำหรับประสิทธิภาพที่แข็งแกร่งความเก่งกาจและความน่าเชื่อถือในการใช้งานแอปพลิเคชันที่ต้องการบทความนี้ขุดลงในข้อกำหนดทางเทคนิคคุณลักษณะที่เป็นเอกลักษณ์และการใช้งานจริงขององค์ประกอบที่ทรงพลังนี้ซึ่งเป็นคู่มือที่ครอบคลุมสำหรับคุณจากบทบาทในการจัดการพลังงานและการควบคุมมอเตอร์ไปจนถึงการใช้งานในแอมพลิฟายเออร์เสียงและวงจรพลังงานสูง IRFP240 จะแสดงประสิทธิภาพที่ไม่มีใครเทียบได้การต้านทานน้อยที่สุดและการจัดการความร้อนที่ยอดเยี่ยมเข้าร่วมกับเราในขณะที่เราสำรวจว่า MOSFET นี้ช่วยเพิ่มการออกแบบอิเล็กทรอนิกส์ยกระดับประสิทธิภาพของระบบและตอบสนองความท้าทายที่ซับซ้อนของภูมิทัศน์ทางเทคโนโลยีในปัจจุบัน

แคตตาล็อก

ภาพรวมของ IRFP240

ที่ IRFP240 โดย Vishay เป็นตัวแทนที่โดดเด่นของ MOSFETs รุ่นที่สามขั้นสูงที่ออกแบบมาเพื่อตอบสนองความต้องการที่ซับซ้อนของเทคโนโลยีที่พัฒนาอย่างรวดเร็วในปัจจุบันด้วยความต้านทานต่ำที่น่าประทับใจ MOSFET นี้เป็นที่รู้จักกันดีในความสามารถในการอนุรักษ์พลังงานและลดการผลิตความร้อนสำหรับผู้ที่ลงทุนในการจัดการต้นทุนพลังงานและการยืดอายุการใช้งานของอุปกรณ์ IRFP240 ให้ประโยชน์ทางเศรษฐกิจที่ประเมินค่าได้ควบคู่ไปกับความได้เปรียบทางเทคนิค

โดยทั่วไปแล้ว IRFP240 จะอยู่ในแพ็คเกจ TO-247AC เหมาะสำหรับวัตถุประสงค์เชิงพาณิชย์และอุตสาหกรรมพลังงานสูงซึ่งแตกต่างจากแพ็คเกจ TO-220AB TO-247AC นำเสนอการกระจายพลังงานที่ดีขึ้นเนื่องจากพื้นที่ผิวที่ขยายตัวและการจัดการความร้อนที่เพิ่มขึ้นความก้าวหน้านี้ช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือเมื่อเวลาผ่านไปส่วนใหญ่อยู่ในสภาพที่ท้าทายอุตสาหกรรมที่เอนไปสู่บรรจุภัณฑ์นี้สะท้อนให้เห็นถึงความต้องการที่เพิ่มขึ้นสำหรับการเพิ่มประสิทธิภาพ

ความแข็งแกร่งที่โดดเด่นของ IRFP240 คือความสามารถในการสลับอย่างรวดเร็วซึ่งยกระดับประสิทธิภาพของระบบโดยเฉพาะอย่างยิ่งในการดำเนินงานที่ต้องการการเปลี่ยนแปลงอย่างรวดเร็วคุณลักษณะนี้เอื้อต่อการลดความล่าช้าและเพิ่มความเร็วในการดำเนินงานในระบบอิเล็กทรอนิกส์เช่นการเหนี่ยวนำความร้อนการควบคุมมอเตอร์ไดรฟ์และตัวแปลงพลังงานความถี่สูงการก่อสร้างที่แข็งแรงทำให้มั่นใจได้ว่าอุปกรณ์สามารถทนต่อความเครียดได้อย่างมากดังนั้นจึงสนับสนุนการดำเนินงานที่มั่นคงในการตั้งค่าอุตสาหกรรมที่รุนแรง

การกำหนดค่าพิน

No Pin	ชื่อพิน
1	ประตู
2	ท่อระบายน้ำ
3	แหล่งที่มา

รุ่น CAD

เครื่องหมาย

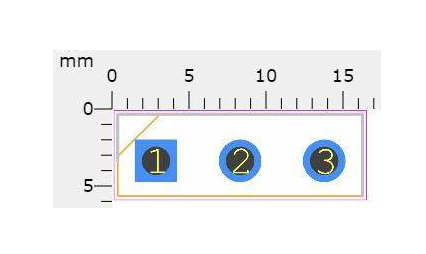

รอยเท้า

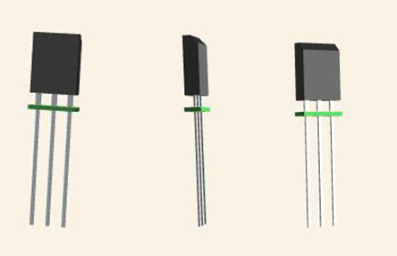

รุ่น 3 มิติ

ข้อกำหนดทางเทคนิค

พิมพ์	พารามิเตอร์
ติดตั้ง	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	ถึง -247-3
จำนวนพิน	3
แพ็คเกจอุปกรณ์ซัพพลายเออร์	ถึง -247-3
น้ำหนัก	38.000013G
ปัจจุบัน - ท่อระบายน้ำอย่างต่อเนื่อง (ID) @ 25 ℃	20A TC
แรงดันไฟฟ้าไดรฟ์ (สูงสุด RDS, ขั้นต่ำ RDS)	10V
การกระจายพลังงาน (สูงสุด)	150W TC
ปิดเวลาหน่วง	45 ns
อุณหภูมิการทำงาน	-55 ° C ~ 150 ° C TJ
การบรรจุหีบห่อ	หลอด
ที่ตีพิมพ์	ปี 2559
สถานะชิ้นส่วน	ล้าสมัย
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
อุณหภูมิการทำงานสูงสุด	150 ° C
อุณหภูมิในการทำงานขั้นต่ำ	-55 ° C
แรงดันไฟฟ้า - DC จัดอันดับ	200V
คะแนนปัจจุบัน	20a
จำนวนช่อง	1
การกำหนดค่าองค์ประกอบ	เดี่ยว
การกระจายพลังงาน	150W
เปิดเวลาหน่วง	14 ns
ประเภท fet	n-channel
rds on (สูงสุด) @ id, vgs	180mohm @ 12a, 10v
vgs (th) (สูงสุด) @ id	4V @ 250μA
อินพุตความจุ (CISS) (สูงสุด) @ VDS	1300pf @ 25V
Gate Charge (QG) (สูงสุด) @ VGS	70NC @ 10V
เวลาขึ้น	51ns
ระบายไปยังแรงดันไฟฟ้าแหล่งที่มา (VDSs)	200V
VGS (สูงสุด)	± 20V
เวลาตก (พิมพ์)	36 ns
กระแสท่อระบายน้ำอย่างต่อเนื่อง (ID)	20a
ประตูสู่แรงดันไฟฟ้า (VGS)	20V
ระบายไปยังแรงดันไฟฟ้า	200V
ความจุอินพุต	1.3nf
ระบายไปสู่การต้านทานแหล่งที่มา	180mohm
RDS บนสูงสุด	180 MΩ
ความสูง	20.7 มม.
ความยาว	15.87 มม.
ความกว้าง	5.31 มม.
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	ไม่สอดคล้องกับ ROHS
นำฟรี	มีตะกั่ว

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
คะแนนปัจจุบันและแรงดันไฟฟ้า	20a, 200v
On-Resistance (RDS (ON))	0.180Ω
Pulse Avalanche Energy ได้รับการจัดอันดับ	ใช่
พื้นที่ปฏิบัติการที่ปลอดภัย (SOA)	การกระจายพลังงาน จำกัด
การสลับความเร็ว	ความเร็วในการสลับนาโนวินาที
ลักษณะการถ่ายโอน	เป็นเส้นตรง
ความต้านทานอินพุต	สูง
การจัดอันดับ DV/DT แบบไดนามิก	ใช่
ได้รับการจัดอันดับหิมะถล่มซ้ำ	ใช่
การติดตั้ง	รูยึดกลางที่แยกได้
การสลับ	การสลับอย่างรวดเร็ว
การขนานกัน	ความสะดวกในการขนานกัน
ข้อกำหนดในการขับเคลื่อน	ข้อกำหนดของไดรฟ์อย่างง่าย
การปฏิบัติตาม ROHS	เป็นไปตาม ROHS Directive 2002/95/EC

แบบจำลองทางเลือกสำหรับ IRFP240

• IRF034

• IRF044

• IRF044SMD

• IRF054

• IRF054SMD

• IRF100B201

แอปพลิเคชันของ IRFP240

อิเล็กทรอนิกส์พลังงาน

ประสิทธิภาพของ IRFP240 นั้นมีประสิทธิภาพและความสอดคล้องที่โดดเด่นซึ่งนำเสนอข้อได้เปรียบที่โดดเด่นในการใช้งานอิเล็กทรอนิกส์พลังงานในโดเมนของอินเวอร์เตอร์ความสามารถในการแปลงพลังงาน DC เป็น AC โดดเด่นอย่างน่าเชื่อถือคุณมักจะสามารถรับรู้ถึงความเสถียรทางความร้อนของ IRFP240 ภายใต้เงื่อนไขที่ท้าทายซึ่งไม่เพียง แต่ขยายอายุการใช้งาน แต่ยังช่วยลดการสูญเสียพลังงาน

การควบคุมมอเตอร์

ภายในระบบควบคุมมอเตอร์ IRFP240 เป็นเครื่องมือในการกลั่นความเร็วและแรงบิดซึ่งจะช่วยเพิ่มความแม่นยำและการตอบสนองความสามารถในการสลับอย่างรวดเร็วรองรับเทคนิคการปรับขั้นสูงพื้นฐานสำหรับการจัดการการทำงานของมอเตอร์ที่ซับซ้อนการปรับใช้ที่ประสบความสำเร็จมักจะได้รับความสมดุลระหว่างการจัดการพลังงานและความเร็วในการสลับเพื่อเพิ่มประสิทธิภาพประสิทธิภาพ

เครื่องขยายเสียง

เกี่ยวกับแอมพลิฟายเออร์เสียง IRFP240 ช่วยในการบรรลุการขยายเสียงบริสุทธิ์ด้วยการบิดเบือนน้อยที่สุดรองรับระดับพลังงานสูงโดยไม่ต้องเสียสละคุณภาพเสียงการบูรณาการของอุปกรณ์กับส่วนประกอบพรีเมี่ยมมีส่วนช่วยอย่างมากในการปรับปรุงการทำซ้ำเสียงให้คุณได้รับประสบการณ์การได้ยินที่เต็มไปด้วยความสนใจ

การสลับแหล่งจ่ายไฟ

ในฐานะที่เป็นองค์ประกอบที่เป็นอันตรายในการสลับแหล่งจ่ายไฟ IRFP240 ช่วยอำนวยความสะดวกในการควบคุมแรงดันไฟฟ้าที่มีประสิทธิภาพและการเปลี่ยนแปลงพลังงานการสลับอย่างรวดเร็วและความต้านทานต่ำช่วยลดความร้อนมากเกินไปซึ่งจะช่วยเพิ่มความทนทานและประสิทธิภาพของระบบคุณมักจะสามารถเน้นบทบาทของการเลือกส่วนประกอบเช่น IRFP240 เพื่อพัฒนาแหล่งจ่ายไฟที่เชื่อถือได้โดยเฉพาะอย่างยิ่งในแอปพลิเคชันที่มีความต้องการสูง

วงจรชีพจรพลังงานสูง

ในวงจรพัลส์พลังงานสูง IRFP240 จัดการได้อย่างรวดเร็วและมีพลังรุนแรงที่ใช้สำหรับการกำหนดเวลาและการควบคุมคุณสามารถชื่นชมความสามารถในการจัดการโหลดกระแสสูงในขณะที่รักษาเสถียรภาพดังนั้นจึงมั่นใจได้ถึงความแม่นยำของพัลส์ความน่าเชื่อถือขององค์ประกอบนี้เป็นสินทรัพย์ที่สำคัญในสภาพแวดล้อมทางเทคโนโลยีที่ทันสมัย

การออกแบบเครื่องขยายเสียง MOSFET 100W โดยใช้ IRFP240

อุปกรณ์ MOSFET เช่น IRFP240 ค้นหาการใช้งานอย่างกว้างขวางในวงจรอิเล็กทรอนิกส์ที่สามารถทำงานได้เป็นสวิตช์หรือแอมพลิฟายเออร์ส่วนประกอบที่ปรับได้เหล่านี้รวมถึงสามขั้ว: ประตู, ท่อระบายน้ำและแหล่งที่มาการตั้งค่า Tri-Terminal นี้มีโอกาสในการใช้งานที่หลากหลายโดยเฉพาะอย่างยิ่งเมื่ออุปกรณ์เหล่านี้ได้รับการกำหนดค่าเป็นเครื่องขยายเสียงผู้ให้บริการควรไหลจากแหล่งกำเนิดไปยังท่อระบายน้ำการบรรลุประสิทธิภาพนั้นต้องการความสนใจในรายละเอียดการออกแบบวงจรตัวอย่างเช่นตัวต้านทาน R20 จัดการกระแสอินพุตของทรานซิสเตอร์ Q1 อย่างระมัดระวังในขณะเดียวกันตัวต้านทาน R3 และ R2 จะกำหนดอัตราขยายของการขยายอย่างแม่นยำในด้านเอาต์พุต R1 จะปรับแรงดันไฟฟ้าในขณะที่ R2 ปรับแรงดันไฟฟ้าอินพุตเพื่อให้แน่ใจว่าประสิทธิภาพคงที่ทรานซิสเตอร์ Q7 และ Q8 ซึ่งเป็นศูนย์กลางของแอมพลิฟายเออร์คลาส AB ตรวจสอบความสมดุลระหว่างการทำงานที่มีประสิทธิภาพและคุณภาพเสียงเพื่อหลีกเลี่ยงความเสี่ยงที่มากเกินไปการรวมฟิวส์มีบทบาทในการป้องกันที่เป็นประโยชน์

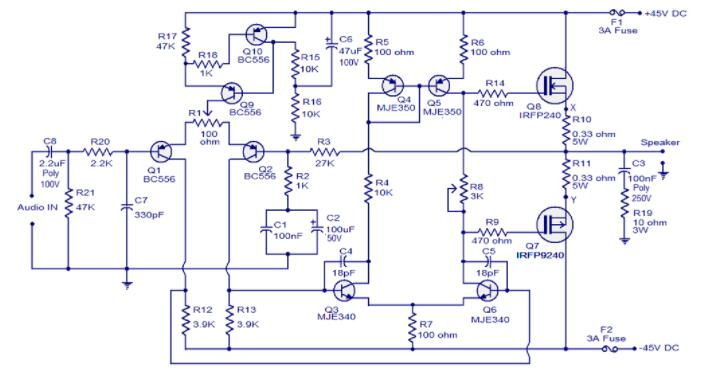

วงจรแอมพลิฟายเออร์พลังงาน MOSFET

Capacitor C8 ทำหน้าที่เป็นตัวเก็บประจุ decoupling อินพุตซึ่งเป็นแบบไดนามิกสำหรับการรักษาความบริสุทธิ์ของสัญญาณอินพุตโดยการกรองเสียงที่อาจส่งผลกระทบต่อคุณภาพของเครื่องขยายเสียงการออกแบบเครื่องขยายเสียงมุ่งเน้นไปที่การรวมขีด จำกัด อินพุตเข้ากับความสามารถในการส่งออกเป้าหมายความสมดุลที่ละเอียดอ่อนนี้มุ่งมั่นสำหรับประสิทธิภาพของวงจรชั้นนำโดยมีจุดประสงค์เพื่อความชัดเจนของเสียงที่ยอดเยี่ยมและการบิดเบือนที่น้อยที่สุดการเลือกและการวางตำแหน่งตัวต้านทานเชิงกลยุทธ์ใช้ในการปรับอัตราขยายและแรงดันไฟฟ้าโดยเน้นว่าค่าความต้านทานที่แม่นยำช่วยให้ได้ประสิทธิภาพการปฏิบัติงานที่ต้องการ

ตลอดกระบวนการพัฒนาการทดสอบซ้ำ ๆ และการทำซ้ำเผยให้เห็นวิธีการที่ลึกซึ้งสำหรับการเข้าถึงประสิทธิภาพสูงสุดในขณะที่ฝังองค์ประกอบป้องกันภายในการออกแบบวงจรแอปพลิเคชั่นที่เกิดขึ้นจริงมักจะเปิดเผยว่าการเพิ่มส่วนประกอบเช่นตัวเก็บประจุบายพาสสามารถทำให้การดำเนินงานมีความเสถียรต่อไปลดความผันผวนที่อาจเกิดขึ้นและเพิ่มความเที่ยงตรงของเสียงวิธีการบนมือนี้ส่งเสริมความเข้าใจที่แน่นอนว่ากรอบความคิดอาจมองข้ามได้ทำให้เกิดความท้าทายที่ไม่คาดคิดที่เกิดขึ้นระหว่างการใช้งานและการปรับในทางปฏิบัติ

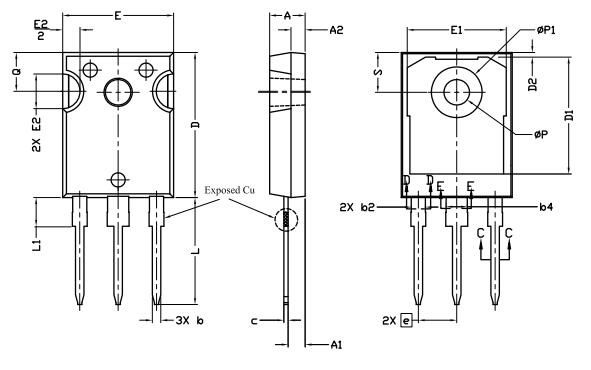

ขนาด

ผู้ผลิต

Vishay ยืนเป็นผู้นำระดับโลกชื่นชมความสามารถในการสร้างเซมิคอนดักเตอร์ที่ไม่ต่อเนื่องเช่นไดโอดและ MOSFETs ควบคู่ไปกับส่วนประกอบที่แฝงอยู่เช่นตัวต้านทานและตัวเก็บประจุผลิตภัณฑ์เหล่านี้ก่อให้เกิดกระดูกสันหลังของเทคโนโลยีขั้นสูงมากมายทำให้ภาคธุรกิจต่าง ๆ และอุตสาหกรรมที่ปรับเปลี่ยนอย่างละเอียดเช่นอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและอุปกรณ์การแพทย์ผลิตภัณฑ์ที่หลากหลายของ Vishay ให้บริการแอพพลิเคชั่นที่หลากหลายจัดหาส่วนประกอบที่เป็นพื้นฐานในการพัฒนาอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยการรวมตัวกันของเทคโนโลยี MOSFET ที่มีความซับซ้อนช่วยเพิ่มระบบการจัดการพลังงานซึ่งจะช่วยปรับปรุงประสิทธิภาพของเครื่องจักรโดยใช้ส่วนประกอบเหล่านี้อย่างกว้างขวาง
