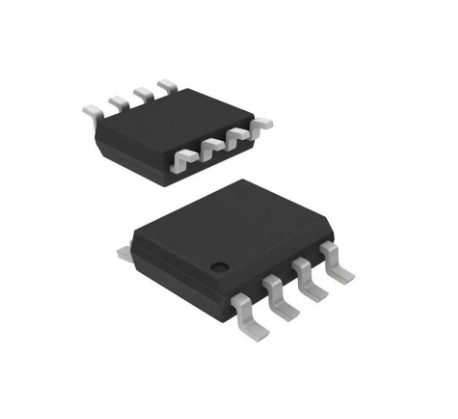

ทำความเข้าใจกับตัวแปลง Cold-Junction Max31855: Pinout, คุณสมบัติ, แอปพลิเคชันและแผ่นข้อมูล

Max31855 เป็นเครื่องแปลงเทอร์โมคัปเปิลเป็นดิจิตอลที่มีความแม่นยำสูงและมีความสามารถในการวัดอุณหภูมิที่หลากหลายรองรับเทอร์โมคัปเปิลหลายประเภทรวมถึง K, J และ T และให้ข้อมูล 14 บิตที่แม่นยำด้วยความช่วยเหลือของการชดเชยความเย็นแบบรวมความสามารถในการวัดอุณหภูมิสูงตั้งแต่ -270 ° C ถึง +1800 ° C ทำให้เหมาะสำหรับการใช้งานเช่นการตรวจสอบอุตสาหกรรมและการวิจัยทางวิทยาศาสตร์นอกจากนี้ความเข้ากันได้กับระบบไมโครคอนโทรลเลอร์ผ่านอินเตอร์เฟส SPI ช่วยเพิ่มความสะดวกในการรวมการวางตำแหน่ง Max31855 เป็นโซลูชันที่เชื่อถือได้สำหรับการควบคุมอุณหภูมิที่แม่นยำและการตรวจสอบในอุตสาหกรรมต่างๆ

แคตตาล็อก

ภาพรวม Max31855

ที่ Max31855 ทำหน้าที่เป็นลิงค์ที่ซับซ้อนระหว่างเทอร์โมคัปเปิลและระบบดิจิตอลซึ่งมี ADC 14 บิตด้วยการชดเชยความเย็นในตัวช่วยเพิ่มความแม่นยำของการตรวจสอบอุณหภูมิโดยการเชื่อมต่ออย่างราบรื่นกับไมโครคอนโทรลเลอร์ (µC)รุ่นต่างๆรองรับเทอร์โมคัปเปิลที่แตกต่างกันซึ่งสามารถระบุได้โดยคำต่อท้ายเช่น MAX31855K

การแปลงอุณหภูมิ

MAX31855 ประมวลผลสัญญาณเทอร์โมคัปเปิลสำหรับความเข้ากันได้ของ ADC ลดการรบกวนเสียงรบกวนมันชดเชยการแปรผันของอุณหภูมิสิ่งแวดล้อมโดยจัดแนวแรงดันความร้อนให้เป็นมาตรฐาน 0 ° Cสำหรับเทอร์โมคัปเปิล K-type แรงดันไฟฟ้าจะเลื่อนประมาณ 41µv/° C แสดงเป็น

vout = (41.276µv/° C) x (tr - tamb)

แต่ละประเภทเทอร์โมคัปเปิลแสดงลักษณะที่แตกต่างซึ่งจำเป็นต้องมีการปรับเปลี่ยนเพื่อจัดการกับประสิทธิภาพที่ไม่ใช่เชิงเส้น

ค่าชดเชยความเย็น

ส่วนประกอบนี้ระบุความไม่เท่าเทียมกันของอุณหภูมิในทางแยกเทอร์โมคัปเปิ้ลจัดการสิ่งเหล่านี้ด้วยการชดเชยความเย็นโดยการซิงโครไนซ์อุณหภูมิตายภายในกับทางแยกอ้างอิงโดยการรวมอุณหภูมินี้เข้ากับข้อมูลเทอร์โมคัปเปิลดิบทำให้การอ่าน "ชุมทางร้อน" ถูกต้องการวางอุปกรณ์อย่างมีกลยุทธ์ดังนั้นทางแยกเย็นและ Max31855 แบ่งปันอุณหภูมิที่คล้ายกันเพิ่มความสอดคล้องการวัดคุณมักจะสามารถวางตำแหน่งสิ่งนี้ในการตั้งค่าที่มีอุณหภูมิที่มั่นคงรักษาความน่าเชื่อถือที่นำไปสู่ผู้ที่ลงทุนอย่างลึกซึ้งในความแตกต่างของการวัดความร้อน

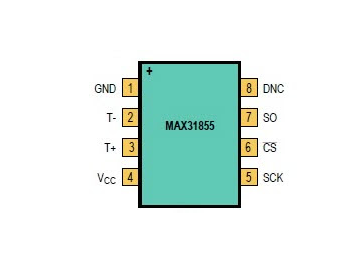

การกำหนดค่าพิน

รุ่น CAD ของ Max31855

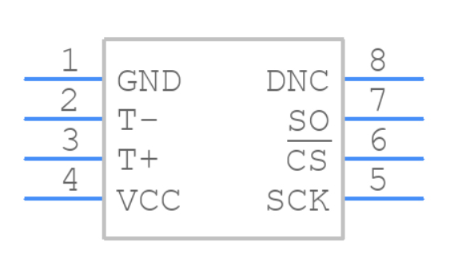

การแสดงสัญลักษณ์

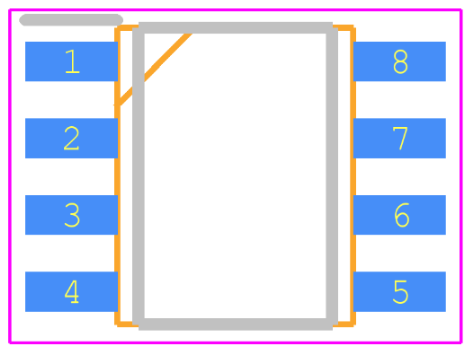

เค้าโครงบอร์ด

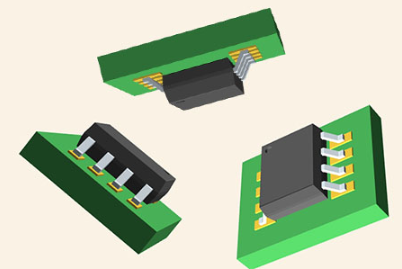

รุ่น 3 มิติ

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
การรวมลดเวลาการออกแบบ	ลดต้นทุนระบบโดยการทำให้กระบวนการออกแบบง่ายขึ้น
ตัวแปลงความละเอียด 14 บิต, 0.25 ° C	ให้การวัดอุณหภูมิที่แม่นยำสูง
ค่าชดเชยความเย็นแบบรวม	ชดเชยอุณหภูมิที่มีความเย็นโดยอัตโนมัติ
รองรับเทอร์โมคัปเปิลหลายประเภท	เข้ากันได้กับ k-, j-, n-, t-, s-, r-, และ e-type เทอร์โมคัปเปิล
การตรวจจับกางเกงขาสั้นเทอร์โมคัปเปิล	ตรวจจับกางเกงขาสั้นไปยัง GND หรือ VCC ระบบปรับปรุงระบบ ความน่าเชื่อถือ
เปิดการตรวจจับเทอร์โมคัปเปิล	ระบุเมื่อเทอร์โมคัปเปิลถูกตัดการเชื่อมต่อ
ความเข้ากันได้ของอินเตอร์เฟสไมโครคอนโทรลเลอร์	เชื่อมต่อกับไมโครคอนโทรลเลอร์ส่วนใหญ่ได้อย่างง่ายดาย
อินเทอร์เฟซที่เข้ากันได้กับ SPI	อินเทอร์เฟซ SPI แบบอ่านอย่างเดียวอย่างง่ายสำหรับข้อมูลง่ายๆ การสื่อสาร.

ข้อกำหนดทางเทคนิค

นี่คือตารางตามข้อกำหนดที่ให้ไว้สำหรับ Maxim Max31855tasa+

พิมพ์	พารามิเตอร์
เวลานำโรงงาน	6 สัปดาห์
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	8-soic (0.154, ความกว้าง 3.90 มม.)
ติดตั้งพื้นผิว	ใช่
จำนวนพิน	8
น้ำหนัก	506.605978 มก.
อุณหภูมิการทำงาน	-40 ° C ~ 125 ° C
การบรรจุหีบห่อ	หลอด
ที่ตีพิมพ์	2013
รหัส pbfree	ใช่
สถานะชิ้นส่วน	คล่องแคล่ว
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
จำนวนการยุติ	8
รหัส ECCN	หู 99
พิมพ์	เทอร์โมคัปเปิลเป็นตัวแปลงดิจิตอล
ตำแหน่งเทอร์มินัล	คู่
รูปแบบเทอร์มินัล	นกนางนวล
อุณหภูมิ Reflow สูงสุด (CEL)	ไม่ได้ระบุไว้
จำนวนฟังก์ชั่น	1
แรงดันไฟฟ้า	3.3V
สนามเทอร์มินัล	1.27 มม.
Time @ peak reflow-max (s)	ไม่ได้ระบุไว้
หมายเลขชิ้นส่วนฐาน	Max31855
จำนวนพิน	8
สถานะคุณสมบัติ	ไม่ผ่านการคัดเลือก
ประเภทเอาต์พุต	ดิจิตอล
แรงดันไฟฟ้า	3.3V
ส่วนต่อประสาน	SPI
แรงดันไฟฟ้าสูงสุด	3.6V
แรงดันไฟฟ้าขั้นต่ำ	3V
กระแสการดำเนินงานปัจจุบัน	900μA
ประเภทอินพุต	เทอร์โมคัปเปิล (หลายตัว)
จัดหา Max ปัจจุบัน (ISUP)	1.5ma
ปณิธาน	1.75 b
ความยาว	4.9 มม.
ความสูงนั่ง (สูงสุด)	1.75 มม.
ความกว้าง	3.9 มม.
ไปถึง SVHC	ไม่รู้จัก
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน

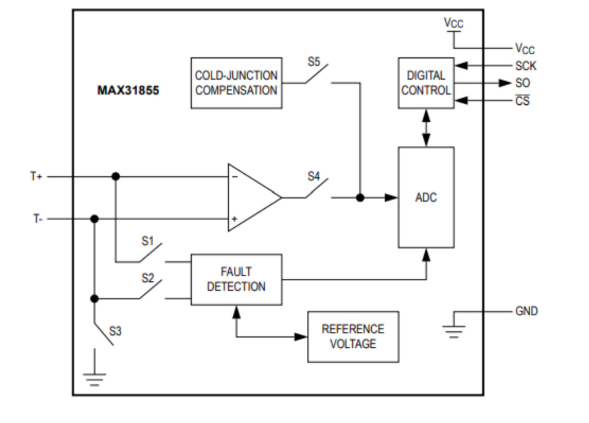

ไดอะแกรมบล็อกการทำงานของ Max31855

สารทดแทน

หมายเลขชิ้นส่วน	คำอธิบาย	ผู้ผลิต
Max31855NASA+วงจรสัญญาณ	วงจรอะนาล็อก, 1 func, pdso8, ตามมาตรฐาน Rohs, SOP-8	ผลิตภัณฑ์รวมสูงสุด

ชิ้นส่วนที่มีสเปคที่คล้ายกันของ Max31855

หมายเลขชิ้นส่วน	ผู้ผลิต	แพ็คเกจ / เคส	จำนวนพิน	จำนวนการยุติ	รหัส pbfree	สถานะ ROHS	การบรรจุหีบห่อ	ตำแหน่งเทอร์มินัล
Max31855tasa+	Maxim Integrated	8-soic (0.154, 3.90 มม.)	8	8	ใช่	Rohs3 เป็นไปตามมาตรฐาน	หลอด	คู่
TC4427EOA	เทคโนโลยีไมโครชิป	8-soic (0.154, 3.90 มม.)	8	8	ใช่	Rohs3 เป็นไปตามมาตรฐาน	หลอด	คู่
TC7662BCOA	เทคโนโลยีไมโครชิป	8-soic (0.154, 3.90 มม.)	8	8	ใช่	Rohs3 เป็นไปตามมาตรฐาน	หลอด	คู่
MCP1404-E/SN	เทคโนโลยีไมโครชิป	8-soic (0.154, 3.90 มม.)	8	8	ใช่	Rohs3 เป็นไปตามมาตรฐาน	หลอด	คู่

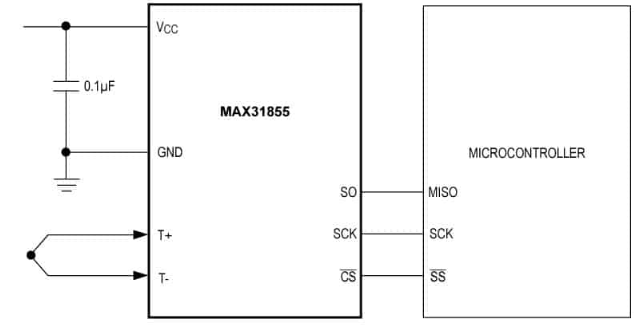

วงจรแอปพลิเคชันทั่วไปของ Max31855

ไดอะแกรมแบบอนุกรมของ Max31855

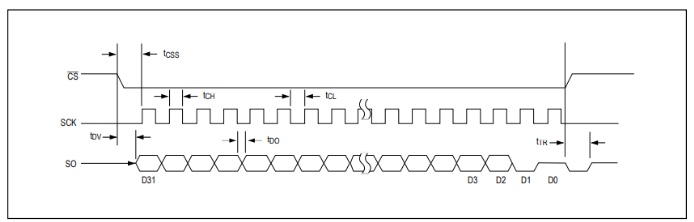

การกำหนดเวลา

โปรโตคอล

ใช้การเปลี่ยนแปลง

ระบบอุตสาหกรรม

ผลกระทบของระบบที่ทันสมัยในบริบทอุตสาหกรรมอยู่ในการเพิ่มประสิทธิภาพการผลิตและการดำเนินงานที่คล่องตัวระบบอัตโนมัติการวิเคราะห์ข้อมูลและ IoT เป็นส่วนสำคัญของความก้าวหน้าเหล่านี้แง่มุมที่โดดเด่นคือการมุ่งเน้นไปที่การเรียนรู้การบำรุงรักษาเครื่องทำนายการเรียนรู้ของเครื่องเพื่อป้องกันการหยุดชะงักตัวอย่างเช่นโรงงานใช้เซ็นเซอร์เพื่อตรวจสอบสุขภาพของอุปกรณ์อย่างต่อเนื่องโดยให้ข้อมูลเชิงลึกที่ขัดขวางการสลายที่ไม่คาดคิดการเปลี่ยนแปลงของโรงงานอัจฉริยะได้นิยามวิธีการอุตสาหกรรมในการสร้างนวัตกรรมและการปรับตัวในตลาด

เครื่องใช้ในบ้าน

เครื่องใช้ในบ้านของวันนี้มีการเชื่อมต่อระหว่างกันมากขึ้นมีบทบาทในภูมิทัศน์สมาร์ทโฮมสมาร์ทที่พัฒนาขึ้นเน้นประสิทธิภาพการใช้พลังงานและความสะดวกสบายพวกเขาควบคุมนิสัยและปรับการตั้งค่าให้เหมาะสมภาพตู้เย็นรูปภาพแจ้งเตือนให้คุณหมดอายุสิ่งของหรือเครื่องซักผ้าที่ปรับเทียบการใช้น้ำตามขนาดโหลดนวัตกรรมเหล่านี้ช่วยเพิ่มความสะดวกสบายในขณะที่สนับสนุนการใช้ชีวิตที่ยั่งยืนการเคลื่อนไหวไปสู่เทคโนโลยีที่เป็นมิตรกับสิ่งแวดล้อมสะท้อนคุณค่าทางสังคมของการบริโภคอย่างมีสติ

หน่วย HVAC

ระบบทำความร้อนการระบายอากาศและเครื่องปรับอากาศมีส่วนสำคัญต่อคุณภาพสิ่งแวดล้อมในร่มหน่วย HVAC ที่ทันสมัยใช้เทอร์โมสแตทอัจฉริยะและเซ็นเซอร์เพื่อปรับอุณหภูมิตามการเข้าพักและสภาพอากาศปรับปรุงทั้งความสะดวกสบายและการใช้พลังงานการบูรณาการที่เพิ่มขึ้นของพลังงานหมุนเวียนเช่นแผงโซลาร์เซลล์เน้นการย้ายไปสู่การตัดการปล่อยคาร์บอนนวัตกรรมในการกรองอากาศยังมีส่วนร่วมในการปรับปรุงคุณภาพอากาศและสนับสนุนสุขภาพผ่านมาตรการป้องกันการมุ่งเน้นประสิทธิภาพในระบบ HVAC สอดคล้องกับความปรารถนาเพื่อความสะดวกสบายกับการแสวงหาการดูแลสิ่งแวดล้อม

บรรจุภัณฑ์และขนาด Max31855

ประเภทแพ็คเกจ	รหัสแพ็คเกจ	ร่างหมายเลข	รูปแบบที่ดินหมายเลข
8 ดังนั้น	S8#4	21-0041	90-0096
