Varistors อธิบาย: วิธีการทำงานประเภทการใช้และเคล็ดลับการเลือก

แคตตาล็อก

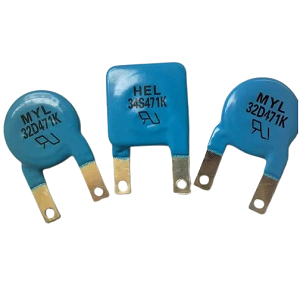

Varistor คืออะไร?

อัน Varistor เป็นส่วนประกอบไฟฟ้าที่ปกป้องวงจรจากการเพิ่มขึ้นของแรงดันไฟฟ้าอย่างฉับพลันคำนี้มาจาก“ ตัวต้านทานที่ขึ้นอยู่กับแรงดันไฟฟ้า” ซึ่งอธิบายถึงวิธีการทำงาน: การเปลี่ยนแปลงความต้านทานของมันขึ้นอยู่กับแรงดันไฟฟ้าที่ใช้ในสภาวะปกติเมื่อแรงดันไฟฟ้าอยู่ในช่วงที่คาดไว้ Varistor จะทำหน้าที่เหมือนฉนวนมันต่อต้านการไหลของกระแสไฟฟ้าปล่อยให้เพียงเล็กน้อยผ่านแต่ถ้าแรงดันไฟฟ้ากระโดดทันที Varistor จะตอบสนองทันทีความต้านทานลดลงอย่างรวดเร็วช่วยให้สามารถดูดซับและเปลี่ยนเส้นทางพลังงานกระชากก่อนที่จะเข้าถึงและสร้างความเสียหายส่วนประกอบที่ละเอียดอ่อน

รูปที่ 2. สัญลักษณ์วงจร Varistor

สัญลักษณ์ด้านซ้ายแสดงให้เห็นถึงตัวแปรออกไซด์ของโลหะออกไซด์ (MOV) ซึ่งเป็นที่จดจำได้โดยรูปร่างตัวต้านทานซิกแซกข้ามด้วยเส้นทแยงมุมมันแสดงถึงตัวต้านทานที่ขึ้นกับแรงดันไฟฟ้าที่พบได้ทั่วไปในไดอะแกรมวงจรMOV ช่วยปกป้องส่วนประกอบอิเล็กทรอนิกส์โดยการหนีบแรงดันไฟฟ้ามากเกินไปป้องกันความเสียหายสัญลักษณ์ที่ถูกต้องเป็นสัญลักษณ์มาตรฐานทางเลือกแสดงสี่เหลี่ยมผืนผ้าอย่างง่ายที่ถูกข้ามด้วยเส้นทแยงมุมแม้ว่าจะแตกต่างกันทางสายตา แต่ก็แสดงถึงฟังก์ชั่นเดียวกัน แต่ตัวต้านทานที่ไม่เป็นเชิงเส้นและขึ้นอยู่กับแรงดันไฟฟ้าที่ใช้สำหรับการป้องกันไฟกระชากรูปแบบนี้ได้รับการยอมรับในบางภูมิภาคหรือโดยผู้ผลิตเฉพาะ

โครงสร้างของ Varistor

Varistors ส่วนใหญ่โดยเฉพาะอย่างยิ่ง varistor ออกไซด์โลหะที่ใช้กันอย่างแพร่หลาย (MOV) ทำจากดิสก์เซรามิกที่เกิดจากเมล็ดออกไซด์ซิงค์ออกไซด์เป็นหลักธัญพืชเหล่านี้ผสมกับปริมาณการติดตามของออกไซด์โลหะอื่น ๆ เพื่อประสิทธิภาพการปรับแต่งดิสก์เซรามิกตั้งอยู่ระหว่างอิเล็กโทรดโลหะสองตัวเมื่อกระแสไฟฟ้าไหลมันจะเคลื่อนที่ผ่านทางแยกด้วยกล้องจุลทรรศน์นับไม่ถ้วนเกิดขึ้นที่ธัญพืชออกไซด์ของสังกะสีออกไซด์สัมผัสกันทางแยกเหล่านี้ทำหน้าที่เหมือนประตูไฟฟ้าภายใต้แรงดันไฟฟ้าปกติพวกเขายังคง“ ปิด” ปิดกั้นกระแสแต่เมื่อแรงดันไฟฟ้าข้ามเกณฑ์ที่แน่นอนทางแยก“ เปิด” และอนุญาตให้กระแสผ่านVaristors มาในรูปแบบต่าง ๆ : ประเภทดิสก์สำหรับวงจรผ่านรูประเภทบล็อกสำหรับการใช้งานหนักและรุ่นพื้นผิวขนาดเล็กสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดโครงสร้างภายในนี้ช่วยให้มั่นใจได้ว่า Varistor สามารถจัดการกับเหตุการณ์พลังงานสูงโดยไม่ล้มลงหรือประนีประนอมความปลอดภัยของวงจร

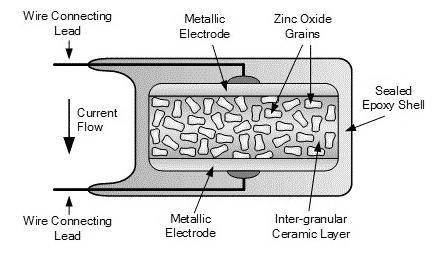

รูปที่ 3. โครงสร้างภายในของตัวแปรออกไซด์โลหะ (MOV)

แผนภาพนี้แสดงให้เห็นถึงการก่อสร้างภายในของตัวแปรออกไซด์โลหะ (MOV)มันแสดงให้เห็นว่าเมล็ดออกไซด์ของสังกะสีออกไซด์ถูกบีบอัดระหว่างอิเล็กโทรดโลหะสองตัวทั้งหมดที่อยู่ภายในปลอกอีพ็อกซี่ป้องกันชั้นเซรามิกที่เกิดขึ้นระหว่างธัญพืชทำหน้าที่เป็นอุปสรรคที่ไวต่อแรงดันไฟฟ้าภายใต้สภาวะปกติสิ่งกีดขวางนี้จะช่วยป้องกันการไหลของกระแสไฟฟ้า แต่ในระหว่างการเพิ่มแรงดันไฟฟ้าจะช่วยให้กระแสผ่านผ่านการป้องกันวงจรจากความเสียหายสายเชื่อมต่อช่วยให้ MOV สามารถติดตั้งลงในระบบไฟฟ้าการออกแบบนี้ช่วยให้ MOV สามารถดูดซับและกระจายพลังงานส่วนเกินออกจากแรงดันไฟฟ้าได้อย่างปลอดภัย

Varistor ทำงานอย่างไร?

บทบาทหลักของ Varistor คือการปกป้องวงจรไฟฟ้าและอิเล็กทรอนิกส์โดยการควบคุมการไหลของกระแสในการตอบสนองต่อการเปลี่ยนแปลงของแรงดันไฟฟ้ามันทำสิ่งนี้โดยทำหน้าที่เป็นสวิตช์ขึ้นอยู่กับแรงดันไฟฟ้าการปิดกั้นหรือการอนุญาตให้ปัจจุบันขึ้นอยู่กับระดับแรงดันไฟฟ้าที่ตรวจพบ

ข้อดีอย่างหนึ่งของ Varistor คือการรีเซ็ตโดยอัตโนมัติหลังจากเงื่อนไขการกระชากสิ้นสุดลงเมื่อแรงดันไฟฟ้ากลับสู่ระดับที่ปลอดภัย Varistor จะฟื้นสถานะความต้านทานสูงได้อย่างรวดเร็วการรีเซ็ตนี้เกิดขึ้นโดยไม่จำเป็นต้องมีการควบคุมสวิตช์หรือการแทรกแซงจากภายนอก

ประเภทของ varistors

Varistors ถูกจัดหมวดหมู่โดยวัสดุที่ทำจากและแอปพลิเคชันที่พวกเขาให้บริการสองประเภทหลักคือ:

Metal ออกไซด์ Varistors (MOV)

MOV เป็นประเภทที่ใช้กันมากที่สุดพวกเขาทำจากเซรามิกซิงค์ออกไซด์และทำงานได้ดีทั้งในสภาพแวดล้อมที่บ้านและอุตสาหกรรมพวกเขามีราคาไม่แพงเชื่อถือได้และให้การป้องกันที่รวดเร็วจากการเพิ่มขึ้นพวกเขามาในการจัดอันดับแรงดันไฟฟ้าที่หลากหลายและขนาดทางกายภาพทำให้ง่ายต่อการพอดีกับวงจรชนิดต่าง ๆ ตั้งแต่แถบพลังงานแบบง่ายไปจนถึงอุปกรณ์อัตโนมัติที่ซับซ้อน

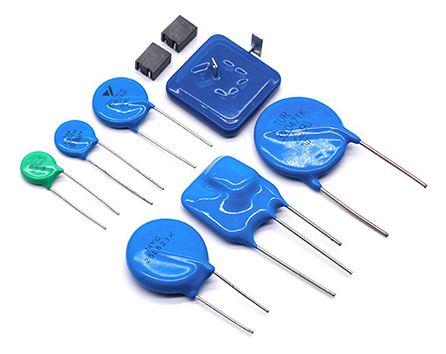

รูปที่ 4. Metal ออกไซด์ Varistors (MOV)

Silicon Carbide Varistors (SICVs)

SICVS ใช้ซิลิกอนคาร์ไบด์แทนซิงค์ออกไซด์สิ่งนี้ทำให้พวกเขามีความทนทานที่เหนือกว่าและความสามารถในการจัดการระดับพลังงานที่สูงขึ้นมากพวกเขามักจะพบในระบบขนาดใหญ่หรือที่มีความเสี่ยงสูงเช่นเครือข่ายการส่งกำลังไฟฟ้าหรือการตั้งค่าอุตสาหกรรมหนักSICVs มีราคาแพงกว่า MOV แต่พวกเขามีความสำคัญเมื่อต้องการการป้องกันไฟกระชากอย่างรุนแรง

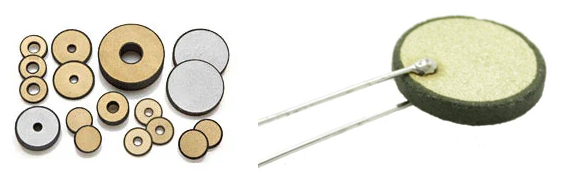

รูปที่ 5. Varistors Silicon Carbide (SICVs)

แอปพลิเคชันของ Varistors

บ้านและสำนักงาน

Varistors มักจะรวมเข้ากับอุปกรณ์ไฟฟ้าประจำวันเพื่อให้แน่ใจว่าความปลอดภัยและอายุการใช้งานที่ยาวนานของอุปกรณ์ที่มีความละเอียดอ่อนในสภาพแวดล้อมที่อยู่อาศัยและสำนักงานพวกเขาถูกสร้างขึ้นเป็นตัวป้องกันไฟกระชากแถบพลังงานอะแดปเตอร์พลังงานและเครื่องใช้ในครัวเรือนฟังก์ชั่นหลักของพวกเขาที่นี่คือการปกป้องอุปกรณ์อิเล็กทรอนิกส์ของผู้บริโภคเช่นโทรทัศน์คอมพิวเตอร์เราเตอร์และอุปกรณ์สมาร์ทโฮมจากแรงดันไฟฟ้าที่เกิดจากการโจมตีด้วยฟ้าผ่าเหตุการณ์การสลับกริดหรือไฟฟ้าดับทันทีด้วยการหนีบแรงดันไฟฟ้าที่มากเกินไปพวกเขาป้องกันการใช้ไฟฟ้าที่อาจเกิดความเสียหายหรือทำลายวงจรที่ละเอียดอ่อน

โทรคมนาคม

ในโครงสร้างพื้นฐานการสื่อสารโทรคมนาคม Varistors จะใช้ในการป้องกันอุปกรณ์การสื่อสารจากแรงดันไฟฟ้าชั่วคราวที่เดินทางไปตามสายสัญญาณซึ่งรวมถึงการป้องกันระบบโทรศัพท์ฮาร์ดแวร์เครือข่ายและสายส่งข้อมูลส่วนประกอบเหล่านี้เผชิญกับการสัมผัสกับสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI), ไฟกระชากที่เกิดจากฟ้าผ่าและการสลับชั่วคราวซึ่งสามารถขัดขวางความสมบูรณ์ของสัญญาณหรือความเสียหายอย่างถาวรแผงวงจรVaristors ในระบบเหล่านี้ทำให้มั่นใจได้ว่าการสื่อสารที่เชื่อถือได้โดยการระงับแรงดันไฟฟ้าที่เป็นอันตรายก่อนที่จะถึงส่วนประกอบที่ละเอียดอ่อน

อุตสาหกรรม

สภาพแวดล้อมทางอุตสาหกรรมมีระบบไฟฟ้าที่ซับซ้อนพร้อมการสลับการทำงานบ่อยครั้งและเครื่องจักรที่ใช้พลังงานสูงVaristors ถูกนำไปใช้ในไดรฟ์มอเตอร์, ตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs), แหล่งจ่ายไฟอุตสาหกรรมและระบบอัตโนมัติของโรงงานสภาพแวดล้อมเหล่านี้มีแนวโน้มที่จะเกิดแรงดันไฟฟ้าชั่วคราวที่เกิดจากการเริ่มต้นมอเตอร์การสลับคอนแทคและการหยุดชะงักของภาระอุปนัยด้วยการควบคุมชั่วคราวเหล่านี้ Varistors ช่วยรักษาความน่าเชื่อถือของอุปกรณ์ลดการหยุดทำงานและป้องกันความเสียหายที่มีค่าใช้จ่ายสูงต่อระบบควบคุมอุตสาหกรรม

พลังงานหมุนเวียน

ระบบพลังงานทดแทนเช่นการติดตั้งโซลาร์เซลล์แสงอาทิตย์ (PV) และกังหันลมมักทำงานในสภาพแวดล้อมไฟฟ้าที่รุนแรงพร้อมกับสภาพกริดที่ผันผวนVaristors ถูกติดตั้งในอินเวอร์เตอร์แสงอาทิตย์ตัวควบคุมกังหันลมและระบบจัดเก็บพลังงานเพื่อป้องกันสภาวะแรงดันไฟฟ้าเกินที่เกิดจากการเชื่อมต่อกริดที่ไม่เสถียรสายฟ้าหรือการเปลี่ยนการป้องกันนี้มีความสำคัญสำหรับการเพิ่มอายุการใช้งานและประสิทธิภาพของโครงสร้างพื้นฐานพลังงานหมุนเวียนให้สูงสุดในขณะที่มั่นใจว่าการรวมเข้ากับระบบไฟฟ้าอย่างปลอดภัย

ระบบแสงและพลังงาน

ในระบบไฟส่องสว่างและอุปกรณ์กระแสไฟฟ้ากระแสไฟฟ้าแรงสูง (HVDC) สูง Varistors ช่วยจัดการความเครียดทางไฟฟ้าในระหว่างการสลับเหตุการณ์ตัวอย่างเช่นในวงจรแสงฟลูออเรสเซนต์พวกมันจะใช้ในการยับยั้งส่วนโค้งและควบคุมกระแสไหลเข้าเมื่อไฟเปิดไฟเป็นครั้งแรกในทำนองเดียวกันในระบบ HVDC และแอพพลิเคชั่นพลังงานสูงอื่น ๆ Varistors ช่วยลดผลกระทบที่สร้างความเสียหายจากการเพิ่มขึ้นของไฟฟ้าและจัดการเสถียรภาพของแรงดันไฟฟ้าสิ่งนี้ไม่เพียง แต่ปกป้องอุปกรณ์ แต่ยังช่วยให้มั่นใจได้ว่าการทำงานที่ปลอดภัยและยืดอายุการใช้งานส่วนประกอบ

วิธีเลือก Varistor ที่เหมาะสม?

การเลือก Varistor ที่เหมาะสมหมายถึงการจับคู่ลักษณะทางไฟฟ้ากับระบบที่ปกป้องปัจจัยสำคัญ ได้แก่ :

1. แรงดันไฟฟ้าหนีบ (VC): นี่คือระดับแรงดันไฟฟ้าที่ Varistor เริ่มดำเนินการและ จำกัด การเพิ่มขึ้นมันจะต้องสูงพอที่จะอยู่นอกเส้นทางในระหว่างการทำงานปกติทำให้แรงดันไฟฟ้าของระบบผันผวนภายในช่วงทั่วไปโดยไม่ต้องเรียก Varistorอย่างไรก็ตามมันยังต้องต่ำพอที่จะปกป้องส่วนประกอบดาวน์สตรีมจากแรงดันไฟฟ้าแหลมตัวอย่างเช่นในแอปพลิเคชัน AC 220V varistors ที่มีแรงดันไฟฟ้าในช่วง 470V ถึง 620V มักใช้กันทั่วไปการเลือกแรงดันไฟฟ้าที่หนีบต่ำเกินไปอาจส่งผลให้การสึกหรอที่ไม่จำเป็นหรือความล้มเหลวก่อนวัยอันควรของ Varistor ในขณะที่แรงดันไฟฟ้าสูงเกินไปอาจทำให้ส่วนประกอบที่ละเอียดอ่อนไม่มีการป้องกัน

2. กำลังการผลิตกระแสไฟกระชาก: นี่หมายถึงกระแสไฟกระชากสูงสุด Varistor สามารถจัดการได้โดยไม่ได้รับความเสียหายโดยทั่วไปจะระบุไว้ในแอมแปร์ควรเกินสถานการณ์ที่เลวร้ายที่สุดที่คาดไว้ในสภาพแวดล้อมของคุณเช่นการโจมตีด้วยฟ้าผ่าการสลับชั่วคราวหรือการปล่อยไฟฟ้าสถิตVaristors ความจุกระชากที่สูงขึ้นนั้นมีขนาดใหญ่ขึ้นและมีความแข็งแกร่งมากขึ้น แต่อาจไม่จำเป็นหากแอปพลิเคชันเผชิญกับชั่วคราวเพียงเล็กน้อยเท่านั้น

3. เวลาตอบสนอง: varistors ตอบสนองอย่างรวดเร็วโดยทั่วไปในช่วงนาโนวินาทีอย่างไรก็ตามเป็นสิ่งสำคัญที่จะต้องตรวจสอบว่าเวลาตอบสนองของ Varistor ที่เลือกนั้นเร็วพอสำหรับแอปพลิเคชันของคุณโดยเฉพาะอย่างยิ่งหากคุณกำลังปกป้องอุปกรณ์เซมิคอนดักเตอร์ที่ละเอียดอ่อนซึ่งอาจได้รับความเสียหายจากการเพิ่มขึ้นในระยะเวลาสั้น ๆ

4. การจัดอันดับพลังงาน (จูล) : การจัดอันดับพลังงานระบุว่า Varistor สามารถดูดซับพลังงานได้มากแค่ไหนในระหว่างเหตุการณ์ที่เกิดขึ้นเพียงครั้งเดียวสิ่งนี้ควรตรงกับระดับพลังงานที่ระบบของคุณมีแนวโน้มที่จะพบการประเมินการจัดอันดับนี้ต่ำเกินไปอาจนำไปสู่ความล้มเหลวของ Varistor หลังจากเหตุการณ์ขนาดใหญ่เพียงครั้งเดียวในขณะที่การประเมินค่าสูงเกินไปอาจนำไปสู่ความกังวลด้านต้นทุนหรือขนาดที่ไม่จำเป็น

5. ความจุและความต้านทาน: Varistors เพิ่มความจุและความต้านทานในวงจรโดยเนื้อแท้ในวงจรไฟฟ้าสิ่งนี้มักจะเล็กน้อยอย่างไรก็ตามในความถี่สูงข้อมูลความเร็วสูงหรือแอพพลิเคชั่นที่ไวต่อสัญญาณความจุของ Varistor สามารถรบกวนความสมบูรณ์ของสัญญาณหรือแนะนำเอฟเฟกต์การกรองที่ไม่พึงประสงค์การเลือก varistors ที่มีความแปรปรวนต่ำที่ออกแบบมาสำหรับการป้องกันสัญญาณสัญญาณสามารถลดปัญหาเหล่านี้ได้

ข้อดีและข้อเสียของ Varistors

ข้อดี

เวลาตอบสนองที่รวดเร็ว: Varistors ได้รับการออกแบบมาเพื่อตอบสนองเกือบจะทันทีกับแรงดันไฟฟ้าอย่างฉับพลันหรือแรงดันไฟฟ้าเกินชั่วคราวการตอบสนองอย่างรวดเร็วของพวกเขาช่วยป้องกันความเสียหายต่อส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนโดยการจับแรงดันไฟฟ้าส่วนเกินก่อนที่จะสามารถแพร่กระจายไปยังวงจรได้เพิ่มเติม

การป้องกันแบบสองทิศทาง: แตกต่างจากอุปกรณ์ป้องกันบางอย่างที่ป้องกันการเพิ่มขึ้นของแรงดันไฟฟ้าในทิศทางเดียว Varistors ให้การป้องกันแบบสองทิศทางซึ่งหมายความว่าพวกเขามีความสามารถในการจัดการกับการเพิ่มขึ้นทั้งในเชิงบวกและเชิงลบทำให้เหมาะสำหรับ AC และแอปพลิเคชัน DC

โซลูชันที่คุ้มค่า: Varistors นำเสนอรูปแบบการป้องกันแรงดันไฟฟ้าชั่วคราวที่ประหยัดความสามารถในการจ่ายของพวกเขาทำให้พวกเขาเป็นตัวเลือกที่ได้รับความนิยมทั้งในด้านผู้บริโภคและอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมซึ่งประสิทธิภาพด้านต้นทุนมักจะเป็นการพิจารณาการออกแบบ

ตัวเลือกที่หลากหลาย: Varistors มีขนาดที่หลากหลายการจัดอันดับแรงดันไฟฟ้าและความสามารถในการจัดการพลังงานความสามารถรอบตัวนี้ช่วยให้คุณสามารถเลือก Varistor ที่เหมาะสมที่สุดสำหรับแอปพลิเคชันเฉพาะไม่ว่าจะเป็นการปกป้องวงจรเซ็นเซอร์ขนาดเล็กหรือระบบการกระจายพลังงานขนาดใหญ่

การรวมกันอย่างง่าย: หนึ่งในประโยชน์ของ Varistors คือความสะดวกในการใช้งานพวกเขาไม่ต้องการวงจรควบคุมเพิ่มเติมส่วนประกอบที่ใช้งานอยู่หรือขั้นตอนการติดตั้งที่ซับซ้อนโดยทั่วไปแล้วจะถูกวางไว้ตรงข้ามสายไฟหรือเส้นทางสัญญาณทำให้เป็นวิธีแก้ปัญหาที่ตรงไปตรงมาสำหรับการป้องกันวงจร

ข้อเสีย

การลดลงของประสิทธิภาพเมื่อเวลาผ่านไป: Varistors มีอายุการใช้งานที่ จำกัด และความสามารถในการดูดซับพลังงานจะลดลงในแต่ละเหตุการณ์การสัมผัสซ้ำ ๆ กับการชั่วคราวพลังงานสูงค่อยๆเสื่อมสภาพอุปกรณ์ซึ่งอาจนำไปสู่การป้องกันที่ลดลงหรือความล้มเหลวหากไม่ได้รับการตรวจสอบและแทนที่ตามต้องการ

การสร้างความร้อนในช่วงเหตุการณ์พลังงานสูง: เมื่อดูดซับพลังงานจำนวนมาก Varistors สามารถสร้างความร้อนได้หากความร้อนนี้ไม่กระจายหรือจัดการอย่างเหมาะสมมันสามารถนำไปสู่ความเสียหายทางความร้อนลดอายุการใช้งานของ varistor หรือวางความเสี่ยงด้านความปลอดภัยในกรณีที่รุนแรง

ความเสี่ยงของความล้มเหลวหากได้รับการจัดอันดับอย่างไม่เหมาะสม: การเลือก varistor ที่มีแรงดันไฟฟ้าที่ไม่ถูกต้องหรือการจัดอันดับพลังงานสำหรับแอปพลิเคชันที่ต้องการสามารถนำไปสู่ความล้มเหลวก่อนวัยอันควรหรือการป้องกันไม่เพียงพอการครอบงำหรือการขีดต่ำ varistor อาจส่งผลให้อุปกรณ์ไม่เปิดใช้งานเมื่อจำเป็นหรือได้รับความเสียหายในระหว่างสภาพการทำงานปกติ

บทสรุป

Varistors เป็นส่วนสำคัญที่ช่วยหยุดแรงดันไฟฟ้าอย่างฉับพลันจากการทำลายอุปกรณ์อิเล็กทรอนิกส์ของคุณพวกเขาทำสิ่งนี้โดยการเปลี่ยนกระแสไฟฟ้าที่พวกเขาปล่อยให้ผ่านเมื่อแรงดันไฟฟ้าสูงเกินไปมีหลายประเภทของ Varistors และใช้ในหลาย ๆ ที่ตั้งแต่อุปกรณ์ที่บ้านไปจนถึงเครื่องจักรอุตสาหกรรมขนาดใหญ่การเลือกสิ่งที่ถูกต้องหมายถึงการตรวจสอบสิ่งต่าง ๆ เช่นแรงดันไฟฟ้าที่สามารถจัดการได้และมันทำงานได้เร็วแค่ไหนVaristors ใช้งานง่ายทำงานได้อย่างรวดเร็วและปกป้องทั้งสองทิศทาง แต่ต้องเลือกอย่างระมัดระวังเพื่อให้ได้นานขึ้นและทำงานได้ดีด้วยตัวเลือกที่ถูกต้อง Varistors สามารถปกป้องอุปกรณ์ของคุณได้อย่างปลอดภัยจากไฟกระชาก
