XCV200-6FG456C FPGA: คุณสมบัติข้อมูลจำเพาะการเขียนโปรแกรมและแอปพลิเคชัน

XCV200-6FG456C เป็น FPGA ที่ทรงพลังคู่มือนี้อธิบายคุณสมบัติของมันเค้าโครงพินขั้นตอนการเขียนโปรแกรมและการใช้งานด้วยกำลังการประมวลผลที่สูงตัวเลือกการออกแบบที่ยืดหยุ่นและความสามารถในการป้อนข้อมูล/เอาต์พุตที่แข็งแกร่ง (I/O) FPGA นี้ช่วยสร้างระบบดิจิตอลที่รวดเร็วและเชื่อถือได้ไม่ว่าคุณจะทำงานเกี่ยวกับเครือข่ายระบบควบคุมหรืออุปกรณ์อิเล็กทรอนิกส์ที่กำหนดเองคู่มือนี้จะช่วยให้คุณเข้าใจว่า XCV200-6FG456C สามารถใช้งานได้อย่างไรในโครงการของคุณ

แคตตาล็อก

ภาพรวม XCV200-6FG456C

ที่ XCV200-6FG456C เป็นรูปแบบที่โดดเด่นภายในตระกูล AMD Xilinx Virtex® FPGA ซึ่งออกแบบมาเพื่อให้บริการโซลูชั่นตรรกะที่สามารถตั้งโปรแกรมได้สำหรับระบบดิจิตอลที่ซับซ้อนชิปเฉพาะนี้ครอบคลุมประตูระบบประมาณ 236,666 ประตูและคุณสมบัติ 1,176 บล็อกลอจิกที่กำหนดค่าได้ (CLBs) และ 5,292 เซลล์ลอจิกนอกจากนี้ยังมีบิต RAM ทั้งหมด 57,344 บิตและรองรับหมุด 284 I/O ซึ่งตั้งอยู่ในแพ็คเกจกริดลูกกริด (FBGA) 456-ball-ball (FBGA) ขนาด 23 มม. x 23 มม.โมเดลนี้ทำงานบนแรงดันไฟฟ้าเล็กน้อย 2.5V โดยมีช่วง 2.375V ถึง 2.625V และสามารถทำงานได้ภายในช่วงอุณหภูมิ 0 ° C ถึง 85 ° Cซีรีย์Virtex®ที่กว้างขึ้นมีช่วงของแอพพลิเคชั่นที่มีความหนาแน่นจาก 50,000 ถึงกว่า 1 ล้านประตูระบบและอัตรานาฬิการะบบสูงถึง 200 MHzรองรับมาตรฐาน I/O มากมายรวมถึง LVTTL, LVCMOS และ PCIคุณสมบัติเช่นลูปล็อคล่าช้า (DLLs) บล็อกลอจิกที่กำหนดค่าได้ด้วยหน่วยความจำฝังตัวและตรรกะการพกพาเฉพาะสำหรับการดำเนินการทางคณิตศาสตร์ช่วยเพิ่มฟังก์ชั่นผลิตโดยใช้กระบวนการโลหะขนาด 0.22 µm 5 ชั้นตระกูลVirtex®รับประกันประสิทธิภาพและความน่าเชื่อถือ

หากคุณกำลังมองหาการรวมเทคโนโลยี FPGA ระดับบนเข้ากับผลิตภัณฑ์หรือระบบของคุณการซื้อ XCV200-6FG456C ในกลุ่มกับเราเป็นจำนวนมากมันเป็นไปตามมาตรฐานอุตสาหกรรมและช่วยให้คุณก้าวไปข้างหน้าความต้องการด้านเทคโนโลยีในอนาคต

คุณสมบัติ XCV200-6FG456C

- ประตูระบบ: XCV200-6FG456C มีประตูระบบประมาณ 236,666 ประตูจำนวนประตูสูงนี้ช่วยให้สามารถใช้งานวงจรลอจิกดิจิตอลแบบบูรณาการที่ซับซ้อนบนชิปเดียวเพิ่มประสิทธิภาพทั้งประสิทธิภาพและความหลากหลายในช่วงของแอปพลิเคชัน

- ทรัพยากรตรรกะ: มันมีบล็อกตรรกะที่กำหนดค่าได้ 1,176 บล็อก (CLBs) และ 5,292 เซลล์ลอจิกทรัพยากรเหล่านี้ดีสำหรับการออกแบบวงจรดิจิตอลที่ยืดหยุ่นและปรับขนาดได้CLBs สามารถตั้งโปรแกรมให้ทำหน้าที่เชิงตรรกะที่หลากหลายในขณะที่เซลล์ตรรกะจำนวนมากช่วยให้สามารถจัดการการดำเนินงานและกระบวนการตรรกะที่กว้างขวาง

- หน่วยความจำ: อุปกรณ์ให้ RAM 57,344 บิตกระจายอยู่ระหว่างบล็อกตรรกะRAM แบบฝังตัวนี้ใช้สำหรับแอพพลิเคชั่นที่ต้องการการจัดเก็บข้อมูลและการดึงข้อมูลที่รวดเร็วและมีประสิทธิภาพซึ่งรองรับการดำเนินการข้อมูลความเร็วสูงที่เป็นส่วนหนึ่งของระบบดิจิตอลที่ทันสมัย

- ความสามารถของ I/O: ด้วยหมุดอินพุต/เอาต์พุต 284 ตัว XCV200-6FG456C ช่วยให้ความสามารถในการเชื่อมต่อที่กว้างขวางหมุด I/O เหล่านี้รองรับมาตรฐานสัญญาณต่าง ๆ และเปิดใช้งาน FPGA ในการสื่อสารอย่างมีประสิทธิภาพกับส่วนประกอบอื่น ๆ ในระบบเช่นอุปกรณ์หน่วยความจำโปรเซสเซอร์และอุปกรณ์ต่อพ่วง

- ช่วงแรงดันไฟฟ้าและอุณหภูมิ: การทำงานที่แรงดันไฟฟ้าเล็กน้อยที่ 2.5V โดยมีช่วงที่ยอมรับได้ตั้งแต่ 2.375V ถึง 2.625V FPGA นี้ได้รับการออกแบบมาสำหรับการบริโภคพลังงานต่ำในขณะที่ยังคงประสิทธิภาพที่แข็งแกร่งมันสามารถทำงานภายในช่วงอุณหภูมิทางแยก 0 ° C ถึง 85 ° C ทำให้มั่นใจได้ว่าความน่าเชื่อถือภายใต้สภาพแวดล้อมที่แตกต่างกัน

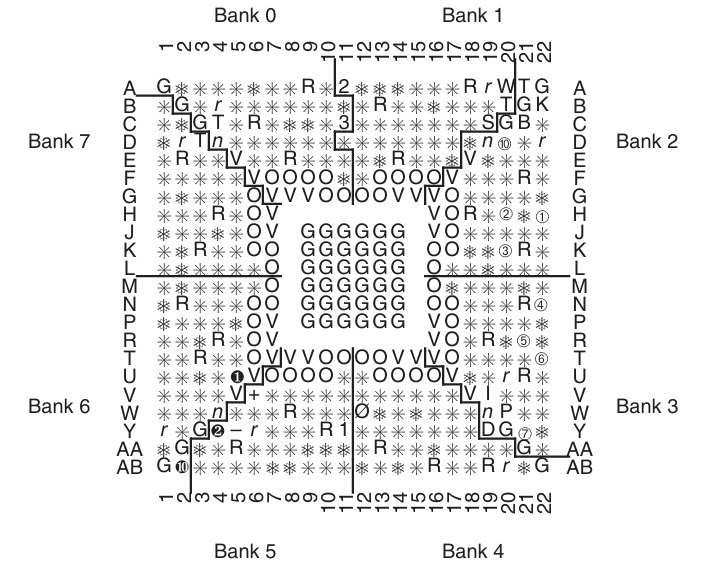

XCV200-6FG456C ไดอะแกรมฟังก์ชัน PIN

ที่ XCV200-6FG456C ไดอะแกรมฟังก์ชัน PIN เป็นตัวแทนที่มีโครงสร้างของการมอบหมาย PIN ของ FPGA ซึ่งแบ่งออกเป็นธนาคารต่าง ๆ (ธนาคาร 0 ถึงธนาคาร 7-แต่ละกลุ่มธนาคารมีหมุดตามฟังก์ชั่นและตำแหน่งทางกายภาพบนแพ็คเกจ FPGAระบบการกำหนดหมายเลขและการติดฉลากเป็นไปตามรูปแบบกริดที่มีการแสดงแถวด้วยตัวอักษร (A, B, C, ฯลฯ ) และคอลัมน์ตามตัวเลข (1, 2, 3, ฯลฯ ) ซึ่งอำนวยความสะดวกในการระบุพินเฉพาะอย่างรวดเร็วธนาคารเหล่านี้สอดคล้องกับฟังก์ชั่นอินพุต/เอาต์พุตที่แตกต่างกันพลังงานพื้นดินและการกำหนดเส้นทางสัญญาณเฉพาะพินได้รับการกำหนดกลุ่มการทำงานที่หลากหลายรวมถึง I/O (GPIO) ทั่วไปซึ่งมักจะติดป้ายว่า "G" (อินพุต/เอาต์พุตทั่วไป), "V" (จ่ายแรงดันไฟฟ้า) และ "O" (เอาต์พุต)หมุดพลังงานและพื้นดินมีการทำเครื่องหมายอย่างชัดเจนเพื่อให้มั่นใจว่าการทำงานของ FPGA ที่มั่นคงพินอเนกประสงค์พิเศษเช่นอินพุตนาฬิการีเซ็ตและสัญญาณควบคุมจะถูกระบุด้วยสัญลักษณ์เช่น "R" หรือ "T. "หมุดบางตัวยังให้บริการบทบาทการสื่อสารโดยเฉพาะรวมถึงการกำหนดค่า JTAG และการตอกบัตรความเร็วสูงสำหรับการเขียนโปรแกรมและการดีบัก

XCV200-6FG456C บล็อกไดอะแกรม

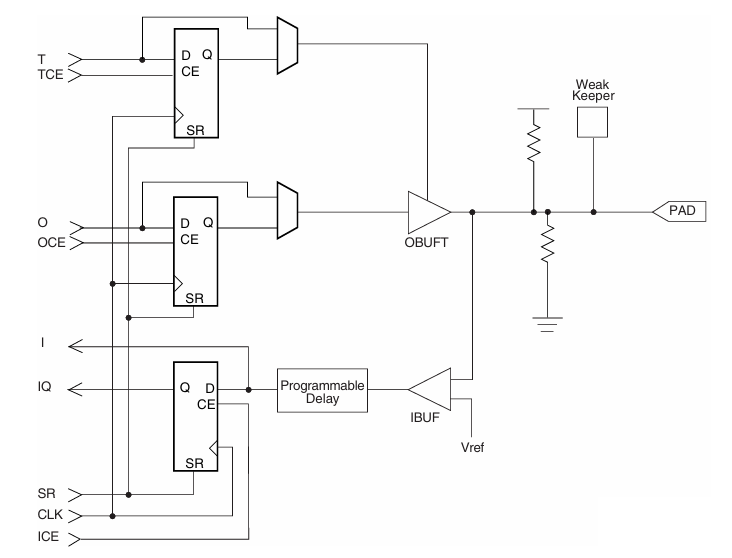

บล็อกอินพุต/เอาต์พุต

แผนภาพแสดงถึง บล็อกอินพุต/เอาต์พุต (IOB) โครงสร้างของ XCV200-6FG456C FPGA ซึ่งเป็นสมาชิกของตระกูล Xilinx Virtexแผนภาพแสดงองค์ประกอบสำคัญที่เกี่ยวข้องกับการดำเนินการอินพุตและเอาต์พุตเน้นการไหลของข้อมูลและกลไกการควบคุมที่แกนกลางของไดอะแกรมมีการใช้รองเท้าแตะสามตัวเพื่อลงทะเบียนสัญญาณสำหรับอินพุตเอาท์พุทและการควบคุม Tri-Stateการลงทะเบียนเอาท์พุทถูกควบคุมโดยสัญญาณ OCE (เปิดใช้งานนาฬิกาเอาต์พุต) ซึ่งกำหนดว่าเมื่อใดที่ข้อมูลเอาต์พุตถูกล็อคในทำนองเดียวกันการลงทะเบียน Tri-State จะถูกควบคุมโดย TCE (เปิดใช้งานนาฬิกา Tri-State) เปิดใช้งานหรือปิดการใช้งานบัฟเฟอร์เอาต์พุตการลงทะเบียนอินพุตจะจับข้อมูลขาเข้าและใช้การล่าช้าที่ตั้งโปรแกรมได้ก่อนที่จะส่งผ่านไปยังตรรกะ FPGA ภายในผ่าน IBUF (อินพุตบัฟเฟอร์)บัฟเฟอร์ OBUFT (บัฟเฟอร์เอาท์พุท Tri-State) ทำให้มั่นใจได้ว่า FPGA สามารถขับสัญญาณไปยังแผ่น (I/O PIN) หรือวางไว้ในสถานะความต้านทานสูงขึ้นอยู่กับตรรกะการควบคุมวงจรผู้รักษาที่อ่อนแอจะรวมอยู่บนแผ่นเพื่อรักษาสถานะตรรกะล่าสุดที่รู้จักเมื่อไม่มีไดรเวอร์ที่ใช้งานอยู่แรงดันอ้างอิง (VREF) ใช้สำหรับมาตรฐานอินพุตบางอย่างเช่น SSTL หรือ HSTL ซึ่งต้องการระดับแรงดันไฟฟ้าที่แม่นยำสำหรับการทำงานที่เหมาะสมโดยรวมแล้วโครงสร้าง IOB นี้ช่วยให้ FPGA สามารถจัดการการส่งข้อมูลความเร็วสูงรองรับมาตรฐาน I/O ที่แตกต่างกันและให้การควบคุมที่ยืดหยุ่นเกี่ยวกับเวลาและความสมบูรณ์ของสัญญาณ

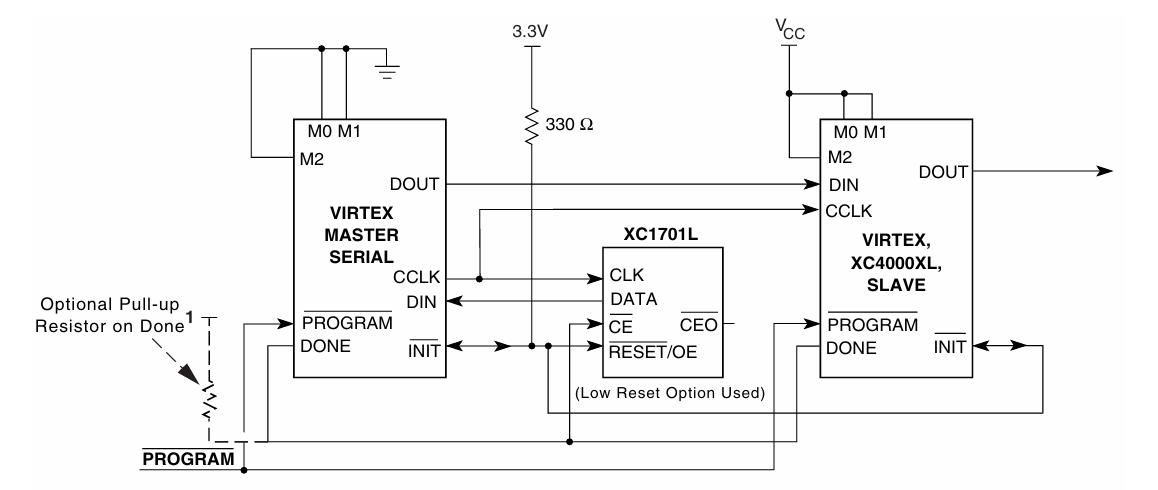

โหมดซีเรียลมาสเตอร์/ทาส

ที่ โหมดซีเรียลมาสเตอร์/ทาส บล็อกไดอะแกรมแสดงกระบวนการกำหนดค่าของ Virtex FPGA โดยเฉพาะ XCV200-6FG456C เมื่อตั้งโปรแกรมไว้ในการกำหนดค่า Daisy-Chain โดยใช้ EEPROM อนุกรม (XC1701L)ในการตั้งค่านี้อุปกรณ์ Virtex หนึ่งตัวทำงานเป็นต้นแบบการควบคุมนาฬิกาการกำหนดค่า (CCLK) และข้อมูลการกำหนดค่าการส่งสัญญาณไปยัง Slave FPGAs เพิ่มเติมในห่วงโซ่Master FPGA เริ่มต้นกระบวนการกำหนดค่าโดยการรวบรวมสัญญาณโปรแกรมรีเซ็ตอุปกรณ์ทั้งหมดในห่วงโซ่เมื่อการเริ่มต้นเสร็จสมบูรณ์สัญญาณเริ่มต้นจะแสดงถึงความพร้อมและการไหลของข้อมูลการกำหนดค่าจาก EEPROM อนุกรม (XC1701L) ไปยังพิน DIN (ข้อมูลใน) ของ Master FPGAMaster FPGA อ่านข้อมูลจาก EEPROM และส่งต่อผ่าน DOUT (Data out) ไปยัง Slave FPGA ที่ตามมาการซิงโครไนซ์การถ่ายโอนข้อมูลโดยใช้สัญญาณ CCLKสัญญาณ DONE ใช้เพื่อระบุการกำหนดค่าที่ประสบความสำเร็จด้วยตัวต้านทานแบบดึงขึ้นเสริมเพื่อให้มั่นใจว่าสถานะสูงที่มีเสถียรภาพเมื่อการกำหนดค่าเสร็จสมบูรณ์XC1701L EEPROM ถูกควบคุมโดย Master FPGA โดยใช้ CLK, ข้อมูล, CE (เปิดใช้งานชิป) และรีเซ็ต/OE (เปิดใช้งานเอาต์พุต) สัญญาณเพื่อให้แน่ใจว่าข้อมูลการกำหนดค่าที่เก็บไว้จะถูกดึงออกมาอย่างถูกต้องวิธีการกำหนดค่านี้มีประสิทธิภาพสำหรับการเขียนโปรแกรม FPGA หลายรายการโดยใช้ EEPROM เดียวลดความซับซ้อนในการเดินสายภายนอกและทำให้มั่นใจได้ว่าอุปกรณ์ทั้งหมดจะได้รับข้อมูลการกำหนดค่าแบบซิงโครไนซ์

ข้อมูลจำเพาะ XCV200-6FG456C

พิมพ์	พารามิเตอร์
ผู้ผลิต	AMD Xilinx
ชุด	Virtex®
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
จำนวนห้องปฏิบัติการ/CLBS	1176
จำนวนองค์ประกอบตรรกะ/เซลล์	5292
บิตแรมทั้งหมด	57344
จำนวน I/O	284
จำนวนประตู	236666
แรงดันไฟฟ้า - อุปทาน	2.375V ~ 2.625V
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
อุณหภูมิการทำงาน	0 ° C ~ 85 ° C (TJ)
แพ็คเกจ / เคส	456-BBGA
แพ็คเกจอุปกรณ์ซัพพลายเออร์	456-FBGA (23x23)
หมายเลขผลิตภัณฑ์พื้นฐาน	xcv200

แอปพลิเคชัน XCV200-6FG456C

การสื่อสารโทรคมนาคมและเครือข่าย

XCV200-6FG456C เก่งในการสื่อสารโทรคมนาคมและแอพพลิเคชั่นเครือข่ายเนื่องจากความสามารถในการจัดการการส่งข้อมูลความเร็วสูงและงานประมวลผลสัญญาณที่ซับซ้อนจำนวนประตูสูงและความสามารถ I/O ที่แข็งแกร่งช่วยให้สามารถรองรับฟังก์ชั่นเช่นการประมวลผลแพ็คเก็ตการปรับสัญญาณ/demodulation และโปรโตคอลการแก้ไขข้อผิดพลาด

การประมวลผลสัญญาณดิจิตอล (DSP)

เหมาะสำหรับแอปพลิเคชัน DSP FPGA นี้สามารถทำการคำนวณทางคณิตศาสตร์ที่รวดเร็วและซับซ้อนที่จำเป็นในเทคโนโลยีการประมวลผลเสียงและวิดีโอไม่ว่าจะเป็นระบบมัลติมีเดียการจดจำเสียงหรือบริการสตรีมมิ่งความสามารถในการประมวลผลที่ทรงพลังของ XCV200-6FG456C และการประมวลผลสัญญาณที่มีคุณภาพสูงและการประมวลผลสัญญาณคุณภาพสูง

ระบบควบคุมอุตสาหกรรม

ในระบบอัตโนมัติอุตสาหกรรม XCV200-6FG456C ให้ประสิทธิภาพที่จำเป็นในการจัดการระบบควบคุมและเครือข่ายอัตโนมัติความสามารถในการดำเนินงานการควบคุมหลายงานพร้อมกันในขณะที่ทำให้มั่นใจได้ว่าเวลาตอบสนองทำให้เหมาะสำหรับแอปพลิเคชันในการควบคุมกระบวนการหุ่นยนต์และการมองเห็นของเครื่อง

เครื่องมือทางการแพทย์

ความแม่นยำและความเร็วของ FPGA นั้นยอดเยี่ยมในการถ่ายภาพทางการแพทย์และอุปกรณ์การวินิจฉัยซึ่งช่วยในการประมวลผลอัลกอริทึมที่ซับซ้อนสำหรับการถ่ายภาพเช่น MRI, อัลตร้าซาวด์และการสแกน CTความสามารถของ XCV200-6FG456C ช่วยให้มั่นใจได้ว่าสามารถจัดการกับปริมาณงานที่สูงและการประมวลผลที่ซับซ้อนที่จำเป็นในเทคโนโลยีการแพทย์ที่ทันสมัย

XCV200-6FG456C ชิ้นส่วนที่คล้ายกัน

- XCV2000E-6BG560C

- XCV200-6FG256C

- XCV200-5FG256C

ขั้นตอนการเขียนโปรแกรม XCV200-6FG456C

ขั้นตอนการเขียนโปรแกรมสำหรับ XCV200-6FG456C:

1. รายการออกแบบ

ขั้นตอนเริ่มต้นของการเขียนโปรแกรม FPGA เกี่ยวข้องกับการกำหนดตรรกะดิจิตอลและการทำงานของระบบของคุณสิ่งนี้สามารถทำได้โดยใช้ภาษาคำอธิบายฮาร์ดแวร์ (HDLs) เช่น VHDL หรือ Verilog ซึ่งคุณเขียนโค้ดที่ระบุว่า FPGA ประมวลผลข้อมูลและโต้ตอบกับฮาร์ดแวร์อื่น ๆ ได้อย่างไรเครื่องมือป้อนแผนผังที่มีอยู่ในซอฟต์แวร์การออกแบบ FPGA เช่น Xilinx ISE หรือ Vivado สามารถใช้งานได้วิธีนี้เกี่ยวข้องกับการสร้างการแสดงภาพของตรรกะโดยการลากและวางส่วนประกอบซึ่งบางคนพบว่าใช้งานง่ายกว่าการเขียนโค้ด

2. การสังเคราะห์

เมื่อการออกแบบเสร็จสมบูรณ์ขั้นตอนต่อไปคือการสังเคราะห์ซึ่งเครื่องมือเช่น XST (เทคโนโลยีการสังเคราะห์ Xilinx ของ Xilinx) จะแปลงรหัส HDL หรือการออกแบบแผนผังให้เป็น NetListNetlist นี้อธิบายวงจรในแง่ของส่วนประกอบดิจิตอลทั่วไปเช่นประตูตรรกะและการลงทะเบียนกระบวนการสังเคราะห์ยังเกี่ยวข้องกับการปรับการออกแบบให้เหมาะสมเพื่อตอบสนองความต้องการด้านประสิทธิภาพและลดการใช้ทรัพยากรสำหรับการทำงานของ FPGA ที่มีประสิทธิภาพ

3. การดำเนินการ

กระบวนการใช้งานเริ่มต้นด้วยการแปลรวมการออกแบบของคุณเข้ากับไฟล์ข้อ จำกัด ที่ระบุพารามิเตอร์เช่นความถี่นาฬิกาและการกำหนด PINหลังจากการแปลขั้นตอนการทำแผนที่กำหนดองค์ประกอบของ netlist ของคุณให้กับทรัพยากรทางกายภาพเฉพาะใน FPGA เช่นตารางค้นหา (LUTs) และ flip-flopขั้นตอนการจัดวางและการกำหนดเส้นทางจะกำหนดตำแหน่งทางกายภาพของแต่ละองค์ประกอบภายในสถาปัตยกรรมของ FPGA และสร้างการเชื่อมต่อระหว่างพวกเขาผ่านทรัพยากรเชื่อมต่อระหว่างกันที่ตั้งโปรแกรมได้ขั้นตอนนี้เหมาะอย่างยิ่งสำหรับการบรรลุการวัดประสิทธิภาพที่ต้องการรวมถึงความถี่นาฬิกา

4. การสร้างบิตสตรีม

หลังจากการจัดวางและการกำหนดเส้นทางที่ประสบความสำเร็จเครื่องมือจะสร้างบิตสตรีมไฟล์การกำหนดค่าไบนารีที่มีข้อมูลการเขียนโปรแกรมทั้งหมดสำหรับ FPGAมักจะแนะนำให้จำลองการออกแบบขั้นสุดท้ายหลังการวางตำแหน่งเพื่อให้แน่ใจว่าบิตสตรีมจะทำงานตามที่คาดไว้ภายใต้เงื่อนไขขั้นตอนการตรวจสอบนี้ช่วยหลีกเลี่ยงปัญหาที่อาจเกิดขึ้นในระหว่างการดำเนินการจริง

5. การกำหนดค่า

ขั้นตอนสุดท้ายเกี่ยวข้องกับการโหลดบิตสตรีมลงใน FPGA โดยใช้วิธีการกำหนดค่าต่างๆโหมด Slave-Serial ซึ่งเป็นตัวเลือกที่ง่ายและประหยัดค่าใช้จ่ายกำหนดค่า FPGA ผ่านอุปกรณ์หลักภายนอกที่ส่งข้อมูลแบบอนุกรมในโหมด Master-Serial FPGA จะอ่านบิตสตรีมจากพร็อมอนุกรมที่แนบมาได้อย่างอิสระสำหรับการกำหนดค่าความเร็วสูงโหมด SelectMap อนุญาตให้ไมโครโปรเซสเซอร์ภายนอกโหลดข้อมูลลงใน FPGA ได้อย่างรวดเร็วนอกจากนี้โหมด JTAG ไม่เพียง แต่ใช้สำหรับการเขียนโปรแกรม แต่ยังสำหรับการทดสอบและการดีบักใช้อินเทอร์เฟซมาตรฐานสำหรับการเขียนโปรแกรมในระบบและการทดสอบขอบเขต

XCV200-6FG456C ข้อดี

ผลงาน

ซีรี่ส์ Xilinx Virtex ซึ่งเป็นของ XCV200-6FG456C นั้นได้รับการปรับให้เหมาะสมสำหรับประสิทธิภาพความเร็วสูงโดยให้อัตรานาฬิการะบบสูงถึง 200 MHzสิ่งนี้ทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องการการประมวลผลข้อมูลที่รวดเร็วทำให้มั่นใจได้ว่าการจัดการอัลกอริทึมที่ซับซ้อนและการดำเนินงานความเร็วสูงเช่นโทรคมนาคมการประมวลผลและมัลติมีเดีย

การสนับสนุนมาตรฐาน I/O

FPGA นี้รองรับมาตรฐานอินพุต/เอาต์พุตที่หลากหลายรวมถึง LVTTL, LVCMOS, PCI, GTL, HSTL, SSTL, CTT และ AGPการรองรับมาตรฐาน I/O ที่กว้างขวางดังกล่าวช่วยให้ XCV200-6FG456C สามารถรวมเข้ากับส่วนประกอบของระบบต่างๆได้อย่างราบรื่นเพิ่มยูทิลิตี้ในระบบนิเวศดิจิตอลที่หลากหลายความยืดหยุ่นนี้ช่วยให้สามารถปรับ FPGA ให้เข้ากับเงื่อนไขการเชื่อมต่อที่แตกต่างกันโดยไม่ต้องปรับเปลี่ยนระบบ

การจัดการนาฬิกา

XCV200-6FG456C รวมลูปล่าช้าหลายครั้ง (DLLs) สำหรับการกระจายนาฬิกาและการจัดการภายในระบบDLL เหล่านี้ช่วยในการปรับปรุงเวลาและความน่าเชื่อถือของระบบโดยการให้สัญญาณนาฬิกาที่แม่นยำที่จำเป็นสำหรับการทำงานแบบซิงโครนัสคุณลักษณะนี้มีความสำคัญในการลดข้อผิดพลาดของระบบและเพิ่มประสิทธิภาพโดยรวมโดยเฉพาะอย่างยิ่งในการออกแบบที่ซับซ้อนซึ่งต้องใช้เวลาและการซิงโครไนซ์ที่แม่นยำ

การออกแบบความยืดหยุ่น

ด้วยบล็อกลอจิกที่กำหนดค่าได้ 1,176 บล็อกและเซลล์ตรรกะ 5,292 เซลล์ XCV200-6FG456C นำเสนอทรัพยากรตรรกะที่สำคัญพร้อมความสามารถในการใช้ฟังก์ชันการทำงานที่หลากหลายจากตรรกะกาวแบบง่ายไปจนถึงระบบดิจิตอลที่ซับซ้อน FPGA นี้รองรับความต้องการการออกแบบที่ซับซ้อนทำให้เหมาะสำหรับการใช้งานในการคำนวณแบบกำหนดเองการประมวลผลสัญญาณดิจิตอลและการสร้างต้นแบบ

การสร้างต้นแบบอย่างรวดเร็ว

FPGAs เช่น XCV200-6FG456C มีชื่อเสียงในด้านความสามารถในการสนับสนุนการสร้างต้นแบบอย่างรวดเร็วอุปกรณ์นี้ช่วยให้การทำซ้ำการออกแบบอย่างรวดเร็วและสามารถกำหนดค่าใหม่ในสนามซึ่งเป็นข้อได้เปรียบสำหรับรอบการพัฒนาเนื่องจากจะช่วยลดเวลาในการตลาดนอกจากนี้ยังปรับได้อย่างมีประสิทธิภาพกับการเปลี่ยนแปลงข้อกำหนดหรือการอัปเดตในข้อกำหนดของโครงการเพื่อให้มั่นใจว่าผลิตภัณฑ์ขั้นสุดท้ายนั้นทันสมัยด้วยมาตรฐานทางเทคโนโลยีล่าสุด

ความสามารถในการรวม

ความสามารถในการรวมของ XCV200-6FG456C อำนวยความสะดวกในการรวมส่วนประกอบที่ไม่ต่อเนื่องหลายรายการลงในชิปเดียวการรวมนี้สามารถนำไปสู่ความซับซ้อนของระบบที่ลดลงการใช้พลังงานที่ลดลงและการประหยัดต้นทุนด้วยการลดจำนวนของส่วนประกอบแยกต่างหากที่จำเป็น FPGA นี้ทำให้กระบวนการออกแบบง่ายขึ้นและปรับปรุงความน่าเชื่อถือและความกะทัดรัดของระบบโดยรวม

ขนาดบรรจุภัณฑ์ XCV200-6FG456C

XCV200-6FG456C เป็นเกทอาร์เรย์ที่ตั้งโปรแกรมได้ (FPGA) จากซีรี่ส์Virtex®ของ AMD ซึ่งตั้งอยู่ในแพ็คเกจกริดลูกกริด (FBGA) 456-ball (FBGA)

- ประเภทแพ็คเกจ: 456-FBGA

- ขนาดบรรจุภัณฑ์: 23 มม. x 23 มม.

- สนามบอล: 1.0 มม.

ผู้ผลิต XCV200-6FG456C

XCV200-6FG456C เป็น Gate Array (FPGA) ที่ได้รับการพัฒนาโดย Xilinx ซึ่งเป็น บริษัท ที่รู้จักกันดีในเรื่องอุปกรณ์ลอจิกที่มีประสิทธิภาพสูงหลังจากการเข้าซื้อกิจการของ Xilinx โดย เอเอ็มดีตอนนี้ XCV200-6FG456C เชื่อมโยงกับ AMD ในฐานะผู้ผลิตปัจจุบันอย่างไรก็ตามโมเดล FPGA นี้ล้าสมัยและไม่ได้ผลิตอีกต่อไปAMD ยังคงสนับสนุนสถาปัตยกรรม FPGA รุ่นใหม่ด้วยประสิทธิภาพที่เพิ่มขึ้นประสิทธิภาพการใช้พลังงานและการยืดอายุการใช้งานที่ยาวนานทำให้ทางเลือกที่ทันสมัยเป็นที่นิยมสำหรับการออกแบบใหม่

บทสรุป

XCV200-6FG456C เป็น FPGA ที่หลากหลายและความเร็วสูงซึ่งมีประโยชน์สำหรับแอปพลิเคชันเทคโนโลยีจำนวนมากในขณะที่มันไม่ได้ถูกสร้างขึ้นอีกต่อไป แต่ก็ยังเป็นตัวเลือกที่ดีสำหรับระบบเก่าที่ต้องการประสิทธิภาพที่เชื่อถือได้คู่มือนี้ครอบคลุมการออกแบบขั้นตอนการเขียนโปรแกรมและการใช้งานจริงทำให้ง่ายต่อการเข้าใจวิธีการทำงานและวิธีการใช้งานเมื่อ FPGA ใหม่พร้อมใช้งานคุณสามารถใช้ความรู้นี้เพื่อเลือก FPGA ที่เหมาะสมสำหรับความต้องการของคุณและปรับปรุงการออกแบบดิจิทัล
