บรรลุประสิทธิภาพสูงสุดด้วยทฤษฎีการถ่ายโอนพลังงานสูงสุด

ทฤษฎีบทการถ่ายโอนพลังงานสูงสุดอธิบายว่าพลังงานจากแหล่งกำเนิดเช่นแบตเตอรี่หรือเครื่องกำเนิดไฟฟ้าจะไหลไปยังโหลดที่เชื่อมต่อได้อย่างไรมันแสดงเงื่อนไขที่แน่นอนที่โหลดได้รับพลังงานมากที่สุดบทความนี้ครอบคลุมถึงความหมายของทฤษฎีบทวิธีการทำงานในวงจร DC และ AC, การพิสูจน์เบื้องหลังแอปพลิเคชันในชีวิตจริงและข้อดีและข้อเสียในตอนท้ายคุณจะเห็นว่าหลักการนี้ช่วยในระบบเช่นแผงโซลาร์เซลล์วิทยุลำโพงและแม้แต่การชาร์จแบบไร้สายได้อย่างไร

แคตตาล็อก

ทฤษฎีการถ่ายโอนพลังงานสูงสุดหมายถึงอะไร

ทฤษฎีการถ่ายโอนพลังงานสูงสุด อธิบายว่าแหล่งที่มาส่งพลังงานไปยังโหลดที่เชื่อมต่อและเงื่อนไขได้อย่างไร ภายใต้การโหลดจะได้รับพลังงานจำนวนมากที่สุดทุกการปฏิบัติ แหล่งที่มาเช่นแบตเตอรี่หรือเครื่องกำเนิดไฟฟ้ามีความต้านทานภายในที่ลดลง ปริมาณพลังงานถึงโหลดทฤษฎีบทระบุว่าโหลดจะ รับพลังงานสูงสุดที่เป็นไปได้เมื่อความต้านทาน𝑅_𝐿 เท่ากับความต้านทานภายในของแหล่งที่มา𝑅_𝑆(หรือ การต่อต้าน Thevenin 𝑅_𝑇ℎ-

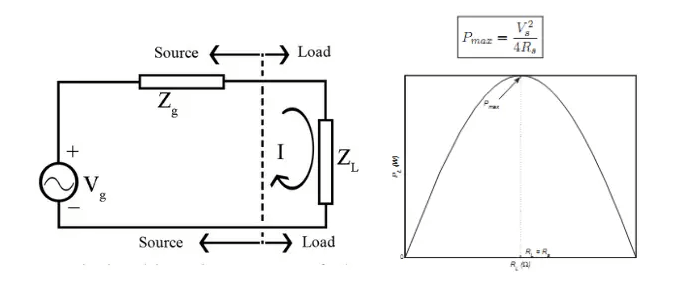

รูปที่ 1: ทฤษฎีการถ่ายโอนพลังงานสูงสุด

การใช้ทฤษฎีบทของ Thevenin ระบบแหล่งจ่ายไฟ DC ใด ๆ สามารถสร้างแบบจำลองเป็นก แหล่งที่มาของแรงดันไฟฟ้า𝑉_𝑇ℎ เป็นอนุกรมที่มีความต้านทาน𝑅_𝑇ℎ-สิ่งนี้ทำให้ง่ายขึ้น การวิเคราะห์และช่วยให้การคำนวณการถ่ายโอนพลังงานได้ง่ายตามโอห์ม กฎหมายพลังงานที่ส่งไปยังโหลดคือ:

$$P-{\mathrm{ฉัน}}^2{R}_l$$

โดยที่𝐼เป็นกระแสไฟวงจร การแทนที่วงจรที่เทียบเท่าของ Thevenin กำลังไฟฟ้าที่ถ่ายโอนไปยังโหลด กลายเป็น:

$$P_l-{-\frac{V_{T\mathrm{ชม.}}}{R_{T\mathrm{ชม.}}-R_l}-}^2{R}_l$$

สมการนี้มีค่าสูงสุดเมื่อ𝑅𝐿 = 𝑅𝑇ℎณ จุดนี้แรงดันไฟฟ้าข้ามโหลดเป็นครึ่งหนึ่งของแหล่งที่มา แรงดันไฟฟ้าและกำลังสูงสุดจะถูกส่งไปยังโหลด

รูปที่ 2: ตัวอย่างตัวอย่างของการถ่ายโอนพลังงานสูงสุด

มุมมองกราฟิกของหลักการนี้แสดงให้เห็นว่า เส้นโค้งพลังงานเพิ่มขึ้นเมื่อความต้านทานการโหลดเพิ่มขึ้นถึงจุดสูงสุดที่𝑅𝐿 = 𝑅𝑇ℎจากนั้นลดลงเมื่อความต้านทานมีขนาดใหญ่ขึ้นอย่างชัดเจน แสดงให้เห็นว่ามีเพียงจุดสมดุลเพียงจุดเดียวที่โหลดสารสกัด พลังงานสูงสุดจากแหล่งที่มา

ดังนั้นการได้รับการถ่ายโอนพลังงานสูงสุด ต้องมีการปรับความต้านทานโหลดเพื่อให้ตรงกับภายในของแหล่งที่มา ความต้านทาน.ในขณะที่เงื่อนไขนี้ช่วยให้มั่นใจได้ถึงการส่งมอบพลังงานที่ดีที่สุด แต่ก็ไม่ได้ จำเป็นต้องเพิ่มประสิทธิภาพสูงสุดซึ่งเป็นวิศวกรที่มีการแลกเปลี่ยนที่สำคัญ พิจารณาในการใช้งานจริง

ตัวอย่างการถ่ายโอนพลังงานสูงสุด

เพื่อให้เข้าใจถึงการใช้งานจริงของทฤษฎีการถ่ายโอนพลังงานสูงสุดให้ตรวจสอบวงจรที่เทียบเท่ากับ Theveninตั้งค่าความต้านทาน Thevenin ที่ 0.8 โอห์มสำหรับการถ่ายโอนพลังงานที่ดีที่สุดความต้านทานการโหลดควรเป็น 0.8 โอห์มภายใต้เงื่อนไขเหล่านี้วงจรจะได้รับกำลังไฟประมาณ 39.2 วัตต์

ตอนนี้พิจารณาว่าจะเกิดอะไรขึ้นเมื่อคุณเปลี่ยนการต้านทานโหลดหากคุณปรับเป็น 0.5 โอห์มหรือ 1.1 โอห์มการกระจายพลังงานจะเปลี่ยนไปอย่างมีนัยสำคัญที่ 0.5 โอห์มวงจรจะเห็นการเพิ่มขึ้นของกระแสไฟฟ้า แต่มีประสิทธิภาพลดลงเนื่องจากแรงดันไฟฟ้าที่สูงขึ้นในความต้านทานภายในที่ 1.1 โอห์มการไหลของกระแสจะลดลงซึ่งนำไปสู่การกระจายพลังงานที่ลดลงสิ่งนี้แสดงให้เห็นว่าเอาต์พุตพลังงานจะขยายใหญ่ที่สุดเมื่อความต้านทานโหลดตรงกับความต้านทานของแหล่งที่มา

ทฤษฎีบทไม่ได้เป็นเพียงแค่ทฤษฎีมันเป็นแบบไดนามิกในการออกแบบระบบพลังงานที่มีประสิทธิภาพตัวอย่างเช่นในการออกแบบเครื่องส่งสัญญาณวิทยุการจับคู่ความต้านทานเอาท์พุทของเครื่องส่งสัญญาณกับอิมพีแดนซ์ของเสาอากาศเพิ่มความแรงและช่วงของสัญญาณในระบบพลังงานแสงอาทิตย์อินเวอร์เตอร์ที่ผูกกริดจะต้องจับคู่ความต้านทานเอาท์พุทของอินเวอร์เตอร์กับความต้านทานของกริดเพื่อเพิ่มประสิทธิภาพการถ่ายโอนพลังงานเพิ่มประสิทธิภาพและความน่าเชื่อถือของการติดตั้งพลังงานแสงอาทิตย์

ทำความเข้าใจกับการแลกเปลี่ยน: พลังงานสูงสุดเทียบกับประสิทธิภาพสูงสุด

ทฤษฎีบทการถ่ายโอนพลังงานสูงสุดจะแยกความแตกต่างระหว่างการถ่ายโอนพลังงานสูงสุดและบรรลุประสิทธิภาพสูงสุดโดยเฉพาะในระบบพลังงาน ACในการกระจายพลังงาน AC เป้าหมายคือการเพิ่มประสิทธิภาพซึ่งต้องการความต้านทานของเครื่องกำเนิดไฟฟ้าที่ต่ำกว่าเมื่อเทียบกับความต้านทานการโหลดวิธีการนี้แตกต่างจากแนวทางของทฤษฎีบทซึ่งให้คำแนะนำการจับคู่อิมพีแดนซ์สำหรับการถ่ายโอนพลังงานที่ดีที่สุด

รูปที่ 3: ระบบเสียง

ในระบบเสียงที่มีความเที่ยงตรงสูงมีความสำคัญในการรักษาอิมพีแดนซ์เอาท์พุทต่ำบนแอมพลิฟายเออร์เมื่อเทียบกับความต้านทานโหลดลำโพงที่สูงขึ้นการตั้งค่านี้ช่วยลดการสูญเสียพลังงานและรักษาคุณภาพเสียงแสดงการเบี่ยงเบนจากคำแนะนำของทฤษฎีบทสำหรับการถ่ายโอนพลังงานสูงสุด

รูปที่ 4: เครื่องขยายเสียง RF

สำหรับแอมพลิฟายเออร์ RF ที่มีความเสี่ยงต่ำวิศวกรมักใช้ความต้านทานต่อความต้านทานกลยุทธ์นี้ช่วยลดการรบกวนเสียงรบกวนซึ่งตรงกันข้ามกับคำแนะนำของทฤษฎีบททฤษฎีการถ่ายโอนพลังงานสูงสุดมุ่งเน้นไปที่การเพิ่มกำลังไฟสูงสุด แต่ไม่พิจารณาประสิทธิภาพหรือเสียงรบกวนซึ่งจำเป็นมากขึ้นในสถานการณ์เหล่านี้

เปิดตัวสูตรสำหรับการถ่ายโอนพลังงานสูงสุด

รากฐานของทฤษฎีบทการถ่ายโอนพลังงานสูงสุดคือนิพจน์ทางคณิตศาสตร์อย่างง่ายที่เชื่อมต่อกำลังเอาต์พุตข้ามโหลด (P_l） ถึงลักษณะแหล่งที่มาของ DC และความต้านทานของโหลด (R_l） สูตรคือ:

$$P_l-{-\frac{V_{T\mathrm{ชม.}}}{R_{T\mathrm{ชม.}}-R_l}-}^2{R}_l$$

ที่นี่, V_ไทย เป็นแรงดันไฟฟ้าเทียบเท่าและR_ไทย คือความต้านทานที่เทียบเท่ากับแหล่งกำเนิดของแหล่งที่มาสูตรนี้จำเป็นสำหรับการระบุเงื่อนไขที่เหมาะสมสำหรับการถ่ายโอนพลังงาน

เพื่อค้นหาเงื่อนไขสำหรับการถ่ายโอนพลังงานสูงสุดเราใช้แคลคูลัสโดยการตั้งค่าอนุพันธ์ของสมการพลังงาน $\frac{d{P}_l}{d{R}_l}$เป็นศูนย์เราจะเห็นว่าการถ่ายโอนพลังงานสูงสุดเกิดขึ้นเมื่อความต้านทานโหลด R_l เท่ากับความต้านทาน R_ไทย -สิ่งนี้ทำให้มั่นใจได้ว่าแรงดันไฟฟ้าทั่วโหลดเป็นครึ่งหนึ่งของแรงดันไฟฟ้าต้นฉบับซึ่งนำไปสู่การส่งพลังงานที่มีประสิทธิภาพมากที่สุดในการกำหนดค่าวงจรที่กำหนด

หลักฐานโดยละเอียดและการวิเคราะห์ทฤษฎีการถ่ายโอนพลังงานสูงสุด

การพิสูจน์ทฤษฎีบทการถ่ายโอนพลังงานสูงสุดถือเป็นหนึ่งในแอพพลิเคชั่นที่ดีที่สุดของแคลคูลัสในวิศวกรรมไฟฟ้ากระบวนการเริ่มต้นด้วยการแปลงวงจรใด ๆ ให้เป็นเทวินินเทียบเท่าสิ่งนี้ทำให้วงจรง่ายขึ้นเป็นแหล่งแรงดันไฟฟ้าเดียว (V_ไทย) และการต่อต้านซีรีส์ (R_ไทย-

ทฤษฎีบทระบุว่าพลังงานกระจายไปทั่วตัวต้านทานโหลด (R_l） ได้รับการขยายสูงสุดภายใต้เงื่อนไขเฉพาะเราเริ่มต้นด้วยการตั้งค่าสูตรการกระจายกำลัง:

เพื่อกำหนดเงื่อนไขสำหรับพลังงานสูงสุดเราใช้อนุพันธ์ของ P_lเกี่ยวกับR_l และตั้งค่าเป็นศูนย์:

โดยการแก้สมการนี้ผ่านการสร้างความแตกต่างและการทำให้ง่ายขึ้นของพีชคณิตเราพบว่าR_l-R_ไทย คือจุดของการถ่ายโอนพลังงานสูงสุดซึ่งหมายความว่าความต้านทานการโหลดที่เพิ่มการถ่ายโอนพลังงานสูงสุดเท่ากับความต้านทานของ Thevenin ของแหล่งที่มาการตรวจสอบเพิ่มเติมเช่นการทดสอบอนุพันธ์ครั้งที่สองหรือการวางแผนฟังก์ชั่นยืนยันว่าที่R_l-R_ไทย การกระจายพลังงานถึงจุดสูงสุด

เพื่อแสดงให้เห็นถึงข้อสรุปนี้ได้ดีขึ้นเราสามารถใช้ทฤษฎีบทการถ่ายโอนพลังงานสูงสุดในทั้งคู่ วงจร DC และ วงจร AC-

วงจร DC

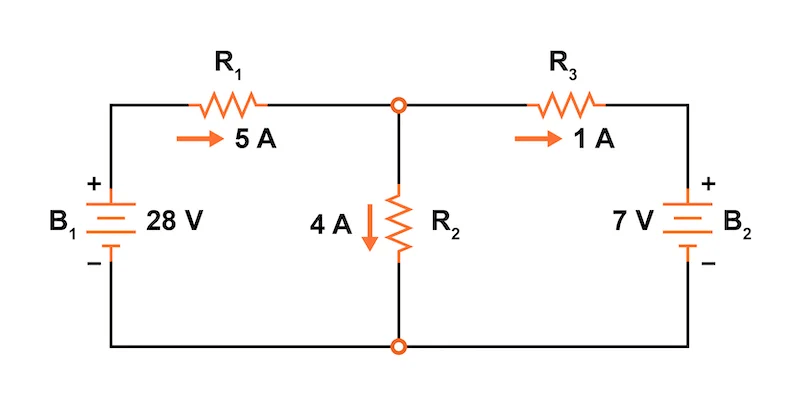

รูปที่ 5. การถ่ายโอนพลังงานสูงสุดในวงจร DC

ในวงจร DC แหล่งที่มามักจะเป็น แสดงโดยแหล่งแรงดันไฟฟ้าคงที่ที่มีความต้านทานภายในเมื่อ ความต้านทานโหลด𝑅_𝐿 ตรงกับความต้านทานแหล่งที่มา𝑅_𝑇ℎโหลดได้รับพลังงานสูงสุดในขณะที่ประสิทธิภาพโดยรวมคือ ประมาณ 50%

วงจร AC

รูปที่ 6. การถ่ายโอนพลังงานสูงสุดในวงจร AC

ในวงจร AC การจับคู่อิมพีแดนซ์กลายเป็นสิ่งจำเป็นเงื่อนไขสำหรับการถ่ายโอนพลังงานสูงสุดคือ:

ที่ไหน ${Z^{-}}_{T\mathrm{ชม.}}$ เป็นคอนจูเกตที่ซับซ้อนของความต้านทานเทียบเท่า Theveninนี่ก็หมายความว่าส่วนที่แท้จริงของความต้านทานการโหลดเท่ากับส่วนที่แท้จริงของความต้านทานของแหล่งที่มาและส่วนจินตภาพนั้นตรงกันข้ามกับสัญญาณผ่านการจับคู่คอนจูเกตวงจรจะได้รับการถ่ายโอนพลังงานสูงสุดลดพลังงานปฏิกิริยาและทำให้มั่นใจได้ถึงความมั่นคงและประสิทธิภาพของระบบ

การประเมินประสิทธิภาพในสถานการณ์การถ่ายโอนพลังงานสูงสุด

ในเงื่อนไขการถ่ายโอนพลังงานสูงสุด ประสิทธิภาพมีบทบาทสำคัญการอภิปรายดั้งเดิมระบุว่าประสิทธิภาพ มี จำกัด แต่ไม่รวมคำอธิบายทางคณิตศาสตร์เพื่อสร้าง การวิเคราะห์ที่สมบูรณ์เราสามารถได้รับประสิทธิภาพตามที่เทียบเท่าของthévenin วงจร

ประสิทธิภาพ 𝜂 คือ กำหนดเป็นอัตราส่วนของพลังงานที่ส่งไปยังโหลด (𝑃_𝐿) ไปยังพลังงานทั้งหมดที่เกิดจากแหล่งที่มา:

$$\eta -\frac{R_l}{R_l-R_{T\mathrm{ชม.}}}$$

เมื่อความต้านทานโหลดเท่ากับ ความต้านทานของแหล่งกำเนิด (𝑅_𝐿 = 𝑅_𝑇ℎ) ประสิทธิภาพจะกลายเป็น:

$$\eta -\frac{R_{T\mathrm{ชม.}}}{R_{T\mathrm{ชม.}}-R_{T\mathrm{ชม.}}}-\frac{1}{2}-50-$$

นี่แสดงให้เห็นอย่างชัดเจนว่า ณ จุด การถ่ายโอนพลังงานสูงสุดเพียงครึ่งหนึ่งของพลังงานที่มีอยู่ทั้งหมดจะถูกส่งไปยัง โหลดในขณะที่อีกครึ่งหนึ่งจะหายไปภายในความต้านทานแหล่งที่มา

ข้อดีและข้อเสีย

ข้อดี	ข้อเสีย & ข้อ จำกัด
ทำให้มั่นใจได้ว่ามีค่าสูงสุด กำลังจะถูกส่งไปยังโหลดเมื่อโหลดตรงกับความต้านทานแหล่งที่มา	ประสิทธิภาพ จำกัด อยู่ที่ 50 เปอร์เซ็นต์ที่ จุดของการถ่ายโอนพลังงานสูงสุด
ทำให้การออกแบบวงจรง่ายขึ้นโดยเฉพาะ ในระบบการสื่อสารและการถ่ายโอนสัญญาณที่มีการส่งพลังงานสูงสุด ที่จำเป็น	ทฤษฎีบทใช้เฉพาะเชิงเส้นและ เครือข่ายทวิภาคี;มันไม่ถูกต้องสำหรับระบบที่ไม่ใช่เชิงเส้นหรือฝ่ายเดียว
ทำให้สามารถประเมินได้ ประสิทธิภาพที่จุดปฏิบัติการที่แตกต่างกันซึ่งช่วยในการทำความเข้าใจ พฤติกรรมวงจร	ต้องการความรู้ที่แม่นยำและมั่นคง ของทั้งแหล่งที่มาและค่าโหลดซึ่งอาจเปลี่ยนแปลงในการดำเนินงานในโลกแห่งความเป็นจริง
ปรับปรุงความสมบูรณ์ของสัญญาณในความละเอียดอ่อน ระบบเช่น RF และวงจรเสียงโดยการป้องกันการสะท้อนและ เพิ่มการส่งสัญญาณให้สูงสุด	ไม่เหมาะสำหรับระบบที่มุ่งเน้น ประสิทธิภาพหรือการส่งมอบพลังงานขนาดใหญ่เนื่องจากการสูญเสียพลังงานอย่างมีนัยสำคัญใน ความต้านทานภายใน

แอปพลิเคชันของทฤษฎีการถ่ายโอนพลังงานสูงสุด

ทฤษฎีบทการถ่ายโอนพลังงานสูงสุดมีบทบาทสำคัญในการเพิ่มประสิทธิภาพและประสิทธิภาพในเทคโนโลยีที่หลากหลายโดยเฉพาะอย่างยิ่งในอุปกรณ์อิเล็กทรอนิกส์ระบบแผงโซลาร์เซลล์และระบบเสียงที่จำเป็นต้องมีการจับคู่อิมพีแดนซ์ที่ดีที่สุด

การจับคู่ความต้านทานเสาอากาศในการสื่อสารไร้สาย

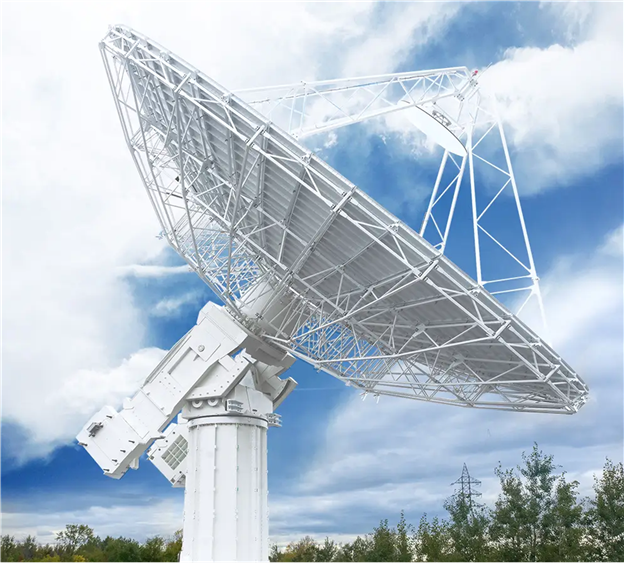

รูปที่ 7. การจับคู่ความต้านทานเสาอากาศ

ในระบบสื่อสารวิทยุสูงสุด การถ่ายโอนพลังงานเกิดขึ้นเมื่อความต้านทานเอาต์พุตของตัวส่งสัญญาณถูกจับคู่กับไฟล์ ความต้านทานเสาอากาศสิ่งนี้จะช่วยป้องกันการสะท้อนที่ส่งสัญญาณบางส่วน กลับเข้าไปในเครื่องส่งสัญญาณการจับคู่ที่เหมาะสมทำให้มั่นใจได้ว่าเสาอากาศจะแผ่ออกไป สัญญาณเต็มรูปแบบปรับปรุงความแข็งแรงของการส่งและลดความเสี่ยงของ ความเสียหายต่อเครื่องส่งสัญญาณ

การเพิ่มประสิทธิภาพพลังงานในอุปกรณ์อิเล็กทรอนิกส์

รูปที่ 8: อุปกรณ์อิเล็กทรอนิกส์

ในอุปกรณ์อิเล็กทรอนิกส์ทฤษฎีบททำให้มั่นใจได้ว่าแอมพลิฟายเออร์กำลังจะให้พลังงานสูงสุดแก่โหลดตัวอย่างเช่นในระบบการสื่อสารไร้สายวิศวกรจับคู่ความต้านทานของเครื่องส่งสัญญาณกับเสาอากาศเพื่อลดการสูญเสียพลังงานและเพิ่มประสิทธิภาพของสัญญาณให้สูงสุดในระหว่างการปฏิบัติงานจริงวิศวกรใช้เครื่องวิเคราะห์เครือข่ายเพื่อวัดและปรับความต้านทานส่วนประกอบการปรับแต่งอย่างละเอียดเช่นตัวเหนี่ยวนำและตัวเก็บประจุเพื่อให้ได้การจับคู่ที่ต้องการการปรับเปลี่ยนเหล่านี้ส่งผลกระทบอย่างมีนัยสำคัญโดยรวมโดยเน้นถึงความสำคัญของทฤษฎีบทในแอพพลิเคชั่นในโลกแห่งความเป็นจริง

การติดตามจุดพลังงานสูงสุดในระบบแผงโซลาร์เซลล์

รูปที่ 9: ระบบแผงโซลาร์เซลล์

ในระบบแผงโซลาร์เซลล์ทฤษฎีบทการถ่ายโอนพลังงานสูงสุดจะปรับการแปลงพลังงานให้เหมาะสมกำลังไฟของแผงโซลาร์เซลล์ขึ้นอยู่กับความต้านทานโหลดที่นำเสนอโดยอินเวอร์เตอร์หรือตัวควบคุมประจุวิศวกรใช้อัลกอริทึมการติดตามจุดพลังงานสูงสุด (MPPT) เพื่อปรับความต้านทานโหลดแบบไดนามิกเพื่อให้ตรงกับความต้านทานภายในของแผงควบคุมเพื่อให้มั่นใจว่าการสกัดพลังงานสูงสุดภายใต้สภาวะแสงแดดที่แตกต่างกันสิ่งนี้เกี่ยวข้องกับการตรวจสอบอย่างต่อเนื่องและการปรับแบบเรียลไทม์ซึ่งต้องใช้อัลกอริทึมซอฟต์แวร์ที่ซับซ้อนและการวิเคราะห์ข้อมูลด้วยการบัญชีสำหรับการเปลี่ยนแปลงเล็กน้อยในแสงแดดและอุณหภูมิกระบวนการนี้มีทั้งความซับซ้อนและสำคัญสำหรับการเพิ่มประสิทธิภาพสูงสุด

การจับคู่ความต้านทานในระบบเสียงสำหรับเสียงคุณภาพสูง

รูปที่ 10: ระบบเสียง

ในระบบเสียงการจับคู่ความต้านทานที่เหมาะสมเป็นแบบไดนามิกสำหรับเอาต์พุตเสียงคุณภาพสูงวิศวกรเสียงใช้ทฤษฎีบทเพื่อให้ตรงกับความต้านทานของลำโพงกับแอมพลิฟายเออร์ทำให้มั่นใจได้ว่าการถ่ายโอนพลังงานสูงสุดและลดการบิดเบือนสำหรับเสียงที่ชัดเจนในระหว่างการตั้งค่าวิศวกรใช้เครื่องมือเช่นสะพานอิมพีแดนซ์และเครื่องวิเคราะห์เสียงเพื่อปรับแต่งระบบการจับคู่ที่แม่นยำนี้มักจะเกี่ยวข้องกับการปรับเครือข่ายครอสโอเวอร์และเลือกสายลำโพงที่เหมาะสมแสดงให้เห็นถึงความสำคัญของรายละเอียดในการบรรลุคุณภาพเสียงที่เหนือกว่า

การถ่ายโอนพลังงานไร้สายที่มีประสิทธิภาพในแผ่นชาร์จ

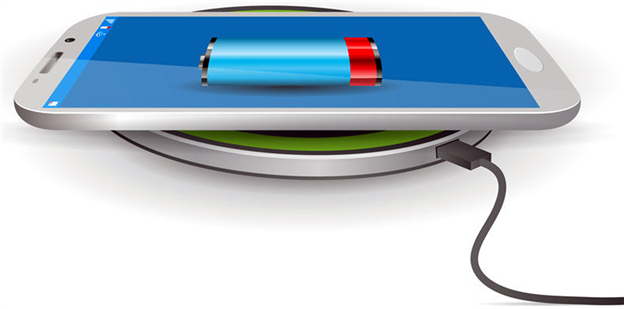

รูปที่ 11. การถ่ายโอนพลังงานในแผ่นชาร์จ

ในการชาร์จแบบไร้สายและระบบที่คล้ายกัน ประสิทธิภาพขึ้นอยู่กับความสัมพันธ์ระหว่างการส่งและรับ ขดลวดการจับคู่ความต้านทานระหว่างทั้งสองฝ่ายช่วยเพิ่มการถ่ายโอนพลังงาน การอนุญาตให้อุปกรณ์เช่นแผ่นชาร์จเพื่อส่งพลังงานที่เสถียรในขนาดเล็ก ระยะทางไม่มีการจับคู่การสูญเสียที่สำคัญเกิดขึ้นลดความเร็วในการชาร์จ และประสิทธิภาพโดยรวม

การแก้ปัญหาเครือข่ายโดยใช้ทฤษฎีการถ่ายโอนพลังงานสูงสุด

ทฤษฎีการถ่ายโอนพลังงานสูงสุดสามารถนำไปใช้ในการวิเคราะห์เครือข่ายเพื่อเพิ่มประสิทธิภาพการส่งมอบพลังงานกระบวนการตรงไปตรงมา:
2. คำนวณความต้านทาน Thevenin (RTH) โดยการแทนที่แหล่งที่มาและทำให้วงจรง่ายขึ้น
3. จับคู่ความต้านทานโหลด (RLOAD ≈ RTH) เพื่อให้ได้การถ่ายโอนพลังงานสูงสุด
4. ตรวจสอบประสิทธิภาพด้วยการวัดขั้นพื้นฐานของแรงดันไฟฟ้ากระแสไฟฟ้าและพลังงาน

รูปที่ 12: การพิจารณาสายส่ง

บทสรุป

ทฤษฎีบทการถ่ายโอนพลังงานสูงสุดแสดง คุณเป็นจุดสมดุลที่โหลดสามารถดึงพลังงานมากที่สุดจากแหล่งที่มามัน ใช้งานได้ทั้งระบบ DC และ AC และมีเงื่อนไขที่ชัดเจนสำหรับแต่ละระบบใน DC, โหลดตรงกับความต้านทานแหล่งที่มาใน AC ความต้านทานโหลดจะต้องเป็น คอนจูเกตที่ซับซ้อนของความต้านทานแหล่งกำเนิดในขณะนี้ทำให้มั่นใจได้ว่าภาระจะได้รับ พลังงานส่วนใหญ่มีประสิทธิภาพต่อยอดอยู่ที่ 50 เปอร์เซ็นต์ทฤษฎีบทมีการใช้กันอย่างแพร่หลายใน เสาอากาศระบบสุริยจักรวาลอุปกรณ์เสียงและการชาร์จแบบไร้สายเพื่อปรับปรุงประสิทธิภาพ และลดความสูญเสียมันยังคงเป็นแนวทางปฏิบัติทั้งที่เรียบง่ายและขั้นสูง วงจร
