ตัวเก็บประจุแบบเซรามิก: ประเภท โครงสร้าง รหัส ประสิทธิภาพ และการใช้งาน

ตัวเก็บประจุแบบเซรามิกเป็นส่วนประกอบที่คุณใช้จัดเก็บและควบคุมพลังงานไฟฟ้าในวงจรในบทความนี้ คุณจะได้เรียนรู้ว่ามันคืออะไร วิธีสร้างพวกมัน และประเภทต่างๆ ที่คุณใช้งานโดยทั่วไปนอกจากนี้ คุณยังจะได้เห็นวิธีการอ่านรหัสของตัวเก็บประจุ สิ่งที่ส่งผลต่อประสิทธิภาพ และวิธีเปรียบเทียบกับตัวเก็บประจุประเภทอื่นๆเมื่อเข้าใจพื้นฐานเหล่านี้แล้ว คุณจะสามารถเลือกตัวเก็บประจุเซรามิกที่เหมาะสมสำหรับโครงการและการใช้งานของคุณได้

แคตตาล็อก

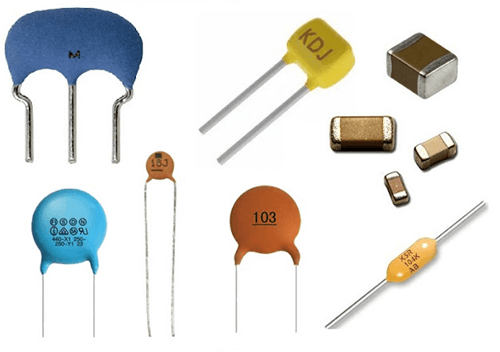

รูปที่ 1 ตัวเก็บประจุแบบเซรามิก

ตัวเก็บประจุแบบเซรามิกคืออะไร?

ก ตัวเก็บประจุเซรามิก เป็นตัวเก็บประจุแบบค่าคงที่ซึ่งใช้ไดอิเล็กทริกแบบเซรามิกเพื่อเก็บและปล่อยพลังงานไฟฟ้าโดยจะรักษาแรงดันไฟฟ้าให้คงที่ กรองสัญญาณ บล็อก DC และทำให้พลังงานในวงจรอิเล็กทรอนิกส์ต่างๆ ราบรื่นมีการใช้กันอย่างแพร่หลายเนื่องจากมีความน่าเชื่อถือสูง ต้นทุนต่ำ แพ็คเกจ SMD ขนาดกะทัดรัด ความต้านทานอนุกรมเทียบเท่าต่ำ (ESR) และประสิทธิภาพความถี่สูงที่ยอดเยี่ยมตัวเก็บประจุแบบเซรามิกปรากฏในอุปกรณ์อิเล็กทรอนิกส์ ระบบยานยนต์ โมดูลการจัดการพลังงาน และอุปกรณ์สื่อสาร

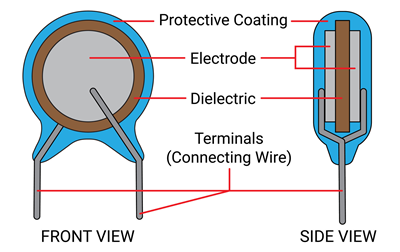

รูปที่ 2 โครงสร้างของตัวเก็บประจุแบบเซรามิก

ประเภทของตัวเก็บประจุแบบเซรามิก

ตัวเก็บประจุเซรามิกมีสี่ประเภทหลัก ซึ่งแต่ละประเภทสร้างขึ้นเพื่อวัตถุประสงค์เฉพาะส่วนด้านล่างนี้จะอธิบายว่าแต่ละประเภททำหน้าที่อะไรและใช้งานที่ไหน

ตัวเก็บประจุเซรามิกหลายชั้น (MLCC)

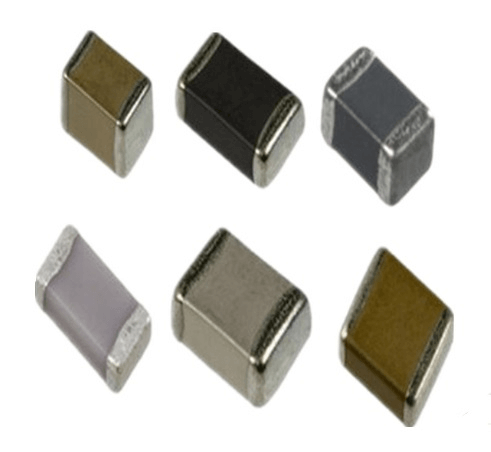

รูปที่ 3. MLCC

ตัวเก็บประจุแบบเซรามิกหลายชั้น (MLCC) เป็นส่วนประกอบขนาดกะทัดรัดที่ยึดติดกับพื้นผิว ผลิตจากชั้นไดอิเล็กตริกเซรามิกที่ซ้อนกันและอิเล็กโทรดโลหะการออกแบบนี้ช่วยให้ MLCC สามารถบรรลุความจุสูงในแพ็คเกจขนาดเล็ก ทำให้มีการใช้กันอย่างแพร่หลายในสมาร์ทโฟน คอมพิวเตอร์ และอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์เมื่อเปรียบเทียบกับตัวเก็บประจุเซรามิกประเภทอื่นๆ MLCC ให้ประสิทธิภาพความถี่ที่ยอดเยี่ยม ESR ต่ำ และความน่าเชื่อถือสูงสำหรับวงจรความหนาแน่นสูงความคล่องตัว ต้นทุนต่ำ และค่าความจุที่หลากหลาย ทำให้ตัวเก็บประจุเหล่านี้เป็นตัวเก็บประจุเซรามิกที่ใช้กันทั่วไปในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

ตัวเก็บประจุแผ่นเซรามิก

รูปที่ 4 ตัวเก็บประจุแบบแผ่นเซรามิก

ตัวเก็บประจุแบบเซรามิกดิสก์เป็นส่วนประกอบแบบเรเดียลแบบดั้งเดิมที่มีตัวเซรามิกทรงกลมแบน มักใช้ในการกรองและบายพาสต้นทุนต่ำโครงสร้างจานที่เรียบง่ายช่วยให้ระบุได้ง่ายและเหมาะสำหรับการออกแบบวงจรรูทะลุต่างจาก MLCC ซึ่งได้รับการปรับให้เหมาะกับรูปแบบ SMD ขนาดกะทัดรัด ตัวเก็บประจุแบบจานเซรามิกรองรับแรงดันไฟฟ้าที่สูงกว่าและให้ประสิทธิภาพที่เสถียรในวงจรเอนกประสงค์ยังคงเป็นตัวเลือกยอดนิยมสำหรับอุปกรณ์จ่ายไฟ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และการใช้งานตั้งเวลาพื้นฐาน เนื่องจากมีความทนทานและราคาไม่แพง

ตัวเก็บประจุเซรามิกป้อนผ่าน (FCC)

รูปที่ 5 ตัวเก็บประจุเซรามิกแบบป้อนผ่าน

ตัวเก็บประจุเซรามิกแบบป้อนผ่าน (FCC) เป็นส่วนประกอบพิเศษที่ออกแบบมาเพื่อกรองสัญญาณรบกวนความถี่สูงเมื่อสัญญาณผ่านแผงกั้นที่ต่อสายดินโครงสร้างป้อนผ่านที่เป็นเอกลักษณ์ให้การปราบปราม EMI/RFI ที่เหนือกว่าเมื่อเปรียบเทียบกับตัวเก็บประจุเซรามิกมาตรฐานFCC มักใช้ในอุปกรณ์สื่อสาร วงจร RF แผงป้องกัน และระบบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนซึ่งต้องการการกรองสัญญาณรบกวนที่รุนแรงต่างจาก MLCC และตัวเก็บประจุแบบดิสก์เซรามิก FCC ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการแยกสัญญาณรบกวน แทนที่จะเป็นความจุของวงจรทั่วไป

ตัวเก็บประจุไฟเซรามิก (CPC)

รูปที่ 6 ตัวเก็บประจุพลังงานเซรามิก

ตัวเก็บประจุแบบเซรามิก (CPC) หรือที่เรียกว่าตัวเก็บประจุแบบลูกบิดประตูเป็นตัวเก็บประจุเซรามิกแรงดันสูงที่สร้างขึ้นสำหรับพลังงาน RF วงจรพัลส์ และการใช้งานทางอุตสาหกรรมเซรามิกไดอิเล็กทริกหนาและตัวเรือนโลหะที่แข็งแกร่งช่วยให้ทนทานต่อแรงดันไฟฟ้าสูงและสภาวะกระแสไฟสูงได้เมื่อเปรียบเทียบกับ MLCC และประเภทดิสก์เซรามิก CPC ให้การจัดการพลังงานที่มากกว่ามาก แต่มีขนาดทางกายภาพที่ใหญ่กว่ามากตัวเก็บประจุเหล่านี้มักใช้ในเครื่องส่งสัญญาณวิทยุ ธนาคารตัวเก็บประจุ อุปกรณ์จ่ายไฟแรงดันสูง และการใช้งานอื่นๆ ที่ต้องการความเสถียรและความทนทานด้านพลังงานสูงสุด

รหัสตัวเก็บประจุเซรามิกและการแปลงมูลค่า

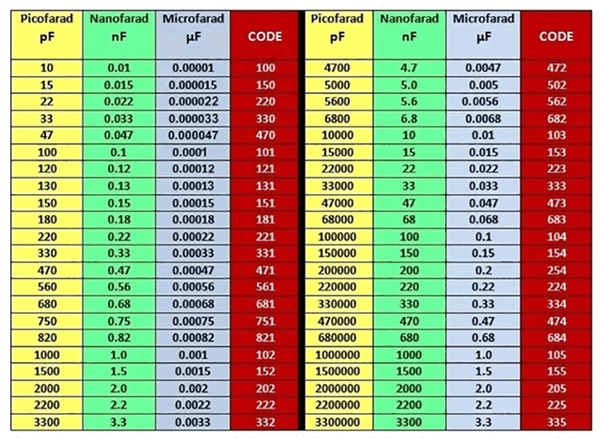

รูปที่ 7 ค่าตัวเก็บประจุเซรามิกและแผนภูมิการแปลงรหัส

รูปด้านบนแสดงแผนภูมิการแปลงสำหรับค่าตัวเก็บประจุแบบเซรามิก โดยแสดงความจุเป็นพิโคฟารัด (pF), นาโนฟารัด (nF) และไมโครฟารัด (µF) พร้อมด้วยรหัสตัวเก็บประจุ 3 หลักที่สอดคล้องกัน

ปัจจัยด้านประสิทธิภาพของตัวเก็บประจุแบบเซรามิก

สภาพการทำงานหลายประการอาจส่งผลต่อความจุที่แท้จริง ความเสถียร และความน่าเชื่อถือในระยะยาวของตัวเก็บประจุแบบเซรามิกการทำความเข้าใจปัจจัยเหล่านี้ช่วยให้มั่นใจได้ถึงการเลือกส่วนประกอบที่เหมาะสมและประสิทธิภาพของวงจรที่ดีขึ้น

อุณหภูมิ

การเปลี่ยนแปลงของอุณหภูมิมีผลกระทบอย่างมากต่อไดอิเล็กทริก Class II เช่น X5R และ X7R ทำให้เกิดการเปลี่ยนแปลงของความจุที่เห็นได้ชัดเจนตลอดช่วงการทำงานของพวกมันในทางตรงกันข้าม ไดอิเล็กทริก Class I เช่น NP0/C0G ยังคงมีเสถียรภาพอย่างมาก และรักษาความจุของประจุไว้ได้แม้ภายใต้การเปลี่ยนแปลงอุณหภูมิที่กว้าง

ผลกระทบอคติ DC

เมื่อตัวเก็บประจุเซรามิกทำงานใกล้กับแรงดันไฟฟ้าที่กำหนด ความจุของตัวเก็บประจุสามารถลดลงได้ผลกระทบนี้พบได้บ่อยที่สุดในไดอิเล็กทริกที่มีค่า K สูง เช่น X5R และ X7R ซึ่งการใช้แรงดันไฟฟ้ากระแสตรงที่สูงกว่าสามารถลดความจุไฟฟ้าที่ใช้งานได้

ความถี่

ที่ความถี่สูงกว่า การสูญเสียอิเล็กทริกจะเพิ่มขึ้น ส่งผลให้ความจุที่มีประสิทธิผลลดลงสิ่งนี้ทำให้พฤติกรรมของความถี่เป็นข้อพิจารณาที่สำคัญสำหรับวงจร RF ระบบดิจิตอลความเร็วสูง และอุปกรณ์จ่ายไฟแบบสวิตชิ่ง

ริ้วรอยก่อนวัย

ตัวเก็บประจุเซรามิก Class II จะสูญเสียความจุตามธรรมชาติเมื่อเวลาผ่านไปในรูปแบบลอการิทึมที่คาดเดาได้ โดยทั่วไปคือ 1–7% ต่อทศวรรษของชั่วโมงตัวเก็บประจุคลาส I ไม่แสดงผลกระทบจากการเสื่อมสภาพนี้

ความเครียดทางกล

ตัวเก็บประจุเซรามิกหลายชั้น (MLCC) ไวต่อการแตกร้าวแบบยืดหยุ่นที่เกิดจากการดัดงอของ PCB การสั่นสะเทือน หรือการติดตั้งที่ไม่เหมาะสมรอยแตกเหล่านี้อาจทำให้สูญเสียประสิทธิภาพหรือล้มเหลวโดยสิ้นเชิง

ความชื้นและสภาวะสิ่งแวดล้อม

ความชื้นสูงหรือการสัมผัสกับสภาพแวดล้อมที่รุนแรงสามารถลดความต้านทานของฉนวนและเพิ่มกระแสไฟรั่ว ส่งผลให้ความน่าเชื่อถือโดยรวมลดลงการเคลือบหรือการห่อหุ้มที่เหมาะสมช่วยลดความเสี่ยงเหล่านี้

เซรามิกกับอิเล็กโทรไลต์กับแทนทาลัม

ตัวเก็บประจุแบบเซรามิก อิเล็กโทรไลต์ และแทนทาลัมมีพฤติกรรมแตกต่างกันในวงจรตารางด้านล่างเปรียบเทียบความแตกต่างที่สำคัญ

ด้าน	เซรามิค ตัวเก็บประจุ	อิเล็กโทรไลต์ ตัวเก็บประจุ	ตัวเก็บประจุแทนทาลัม
อิเล็กทริก วัสดุ	เซรามิค ชั้น	อลูมิเนียม ออกไซด์ + อิเล็กโทรไลต์	แทนทาลัม เพนทอกไซด์ + อิเล็กโทรไลต์
ขั้ว	ไม่มีขั้ว	โพลาไรซ์	โพลาไรซ์
ความจุ พิสัย	มาก เล็กถึงปานกลาง (1 pF–100 µF)	สูง (1 µF–10,000 µF)	ปานกลาง (0.1 µF–1,000 µF)
แรงดันไฟฟ้า เรตติ้ง	กว้าง ช่วง (6.3V–3kV)	ปานกลาง (6.3V–450V)	ล่าง ถึงปานกลาง (2.5V–50V)
ESR (ความต้านทานซีรีย์เทียบเท่า)	มาก ESR ต่ำ	สูง ESR	ต่ำ ถึง ESR ปานกลาง
ภาษาอังกฤษเป็นภาษาที่สอง (ตัวเหนี่ยวนำอนุกรมที่เทียบเท่า)	มาก ESL ต่ำ	ปานกลาง ภาษาอังกฤษเป็นภาษาที่สอง	ต่ำ ภาษาอังกฤษเป็นภาษาที่สอง
ความถี่ ประสิทธิภาพ	ยอดเยี่ยม เพื่อความถี่สูง	แย่ เพื่อความถี่สูง	ดี สำหรับความถี่กลาง
ความมั่นคง	ชั้นเรียน ฉัน: มั่นคงมาก;คลาส II: ปานกลาง	ไม่ มีเสถียรภาพเหนืออุณหภูมิ	มีเสถียรภาพ เมื่อเทียบกับอิเล็กโทรไลต์
ดี.ซี ผลอคติ	สังเกตเห็นได้ชัดเจน บน X5R/X7R	น้อยที่สุด	น้อยที่สุด
ริ้วรอยก่อนวัย พฤติกรรม	ชั้นเรียน II สูญเสียความจุเมื่อเวลาผ่านไป	เสื่อมถอย ค่อยๆใช้ไป	มาก ความชราที่มั่นคง
การรั่วไหล ปัจจุบัน	มาก ต่ำ	สูง	ต่ำ
ระลอกคลื่น การจัดการปัจจุบัน	ดี	มาก ดีสำหรับระลอกคลื่นขนาดใหญ่	ปานกลาง
ทางกายภาพ ขนาด	มาก แพ็คเกจ MLCC ขนาดเล็ก	ใหญ่กว่า ขนาด	เล็ก และกะทัดรัด
ความล้มเหลว โหมด	รอยแตก เนื่องจากความเครียดแบบยืดหยุ่น	การทำให้แห้ง, เพิ่ม ESR	สามารถ ไม่สำเร็จหากเครียดมากเกินไป

ข้อดีและข้อเสียของตัวเก็บประจุแบบเซรามิก

ข้อดี

• ESR และ ESL ต่ำมาก

• ลักษณะความถี่สูงที่ดีเยี่ยม

• ช่วงแรงดันไฟฟ้ากว้าง (6.3V–3kV)

• ขนาด MLCC ขนาดกะทัดรัดสำหรับการใช้งาน SMD

• ราคาไม่แพงและมีจำหน่ายทั่วไป

• อายุการใช้งานยาวนานและมีความน่าเชื่อถือสูง

ข้อเสีย

• ความจุลดลงภายใต้ไบแอส DC

• การแก่ชราในไดอิเล็กทริก Class II

• การแตกร้าวทางกลเนื่องจากความเครียดหรือการงอ

• ความจุจำกัดเมื่อเทียบกับอิเล็กโทรไลต์

การใช้งานสำหรับตัวเก็บประจุแบบเซรามิก

ตัวเก็บประจุแบบเซรามิกใช้กับอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่เกือบทั้งหมดเนื่องจากความสามารถรอบด้านและประสิทธิภาพ

การแยกตัวและบายพาส

โดยทั่วไปตัวเก็บประจุแบบเซรามิกจะถูกวางไว้ใกล้กับไอซีเพื่อลดสัญญาณรบกวนทางไฟฟ้าช่วยรักษาแรงดันไฟฟ้าให้คงที่โดยการกรองความผันผวนกะทันหันของสายไฟช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรของส่วนประกอบดิจิทัลและแอนะล็อก

การกรองพาวเวอร์ซัพพลาย

ตัวเก็บประจุเหล่านี้มีการกรองความถี่สูงในการจ่ายไฟแบบสวิตชิ่งและตัวควบคุมโดยจะขจัดคลื่นที่ไม่พึงประสงค์และสัญญาณรบกวนทางไฟฟ้าออกจากแรงดันเอาต์พุตส่งผลให้ส่งพลังงานที่สะอาดและเสถียรยิ่งขึ้นไปยังวงจรที่มีความละเอียดอ่อน

วงจร RF และการสื่อสาร

ตัวเก็บประจุแบบเซรามิกใช้ในวงจร RF เพื่อการปรับแต่งและการกรองที่แม่นยำรองรับการจับคู่อิมพีแดนซ์เพื่อให้แน่ใจว่ามีการถ่ายโอนสัญญาณสูงสุดระหว่างส่วนประกอบต่างๆการสูญเสียที่ต่ำทำให้เหมาะสำหรับระบบสื่อสารความถี่สูง

วงจรไทม์มิ่งและออสซิลเลเตอร์

ตัวเก็บประจุเซรามิกคลาส I มอบความเสถียรที่ยอดเยี่ยมสำหรับฟังก์ชันที่เกี่ยวข้องกับไทม์มิ่งโดยจะรักษาความจุไฟฟ้าที่สม่ำเสมอตลอดอุณหภูมิและเวลาทำให้เหมาะสำหรับออสซิลเลเตอร์ นาฬิกา และวงจรควบคุมความถี่

อิเล็กทรอนิกส์ยานยนต์

MLCC ถูกนำมาใช้กันอย่างแพร่หลายในระบบยานยนต์เนื่องจากสามารถทนต่ออุณหภูมิสูงและสภาพแวดล้อมที่รุนแรงได้ทนทานต่อการสั่นสะเทือน การกระแทก และความเครียดทางกลที่พบในยานพาหนะคุณสมบัติเหล่านี้ทำให้เชื่อถือได้สำหรับ ECU เซ็นเซอร์ และโมดูลควบคุม

อุปกรณ์อุตสาหกรรม

ตัวเก็บประจุแบบเซรามิกใช้ในการขับเคลื่อนมอเตอร์ ระบบอัตโนมัติ และการควบคุมทางอุตสาหกรรมรองรับประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าและความแปรผันของอุณหภูมิความทนทานทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมในระยะยาว

บทสรุป

ตัวเก็บประจุแบบเซรามิกช่วยให้แรงดันไฟฟ้าคงที่ กรองสัญญาณ และทำงานได้ดีที่ความถี่สูงในระบบอิเล็กทรอนิกส์ต่างๆการออกแบบและวัสดุทำให้สามารถนำไปใช้กับทุกสิ่งตั้งแต่อุปกรณ์ขนาดเล็กไปจนถึงอุปกรณ์ยานยนต์และอุปกรณ์อุตสาหกรรมปัจจัยต่างๆ เช่น อุณหภูมิ อคติ DC ความถี่ อายุ และสภาพแวดล้อมส่งผลต่อประสิทธิภาพของสิ่งเหล่านี้ด้วยขนาดที่เล็ก ต้นทุนต่ำ และความน่าเชื่อถือสูง ตัวเก็บประจุแบบเซรามิกจึงยังคงเป็นหนึ่งในส่วนประกอบที่ใช้กันอย่างแพร่หลายที่สุดในอุปกรณ์อิเล็กทรอนิกส์
