วิธีการใช้งาน Flip Flop 74LS74 D: Pinout และ Circuit อธิบายอย่างไร

74LS74 เป็น Dual D-type flip-flop IC ที่มีบทบาทสำคัญในอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลช่วยให้คุณสามารถจัดเก็บจัดการและประมวลผลข้อมูลได้อย่างมีประสิทธิภาพด้วยคุณสมบัติเช่นผลลัพธ์ที่ชัดเจนการตั้งค่าล่วงหน้าและผลลัพธ์ที่สมบูรณ์บทความนี้จะแนะนำคุณผ่านเค้าโครงพินฟังก์ชันแอปพลิเคชันและวงจรตัวอย่างเพื่อความเข้าใจที่ดีขึ้น

แคตตาล็อก

ภาพรวมของ 74LS74 D Flip Flop

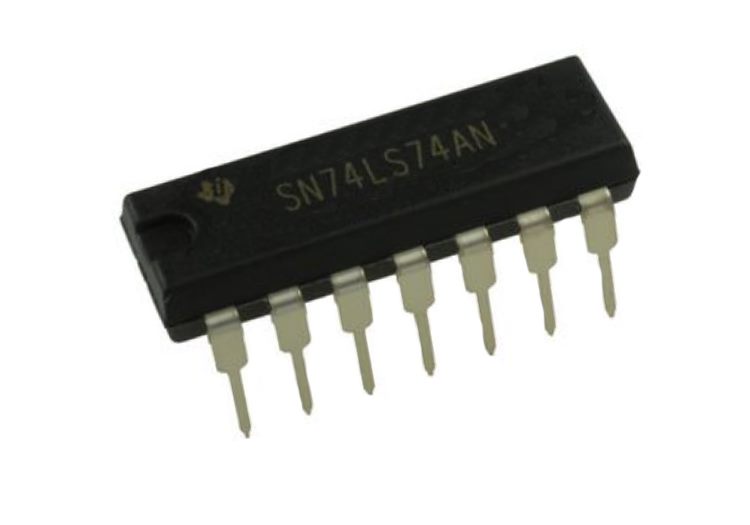

74LS74 เป็น IC Flip-Flop แบบ D-Type D-Type Dual D-Type ที่ออกแบบมาพร้อมกับรองเท้าแตะสองแบบแยกกันซึ่งตอบสนองต่อขอบนาฬิกาบวกFlip-flop แต่ละตัวมาพร้อมกับคุณสมบัติเอาต์พุตที่ชัดเจนล่วงหน้าและเสริมทำให้มีประโยชน์สำหรับการจัดเก็บและจัดการข้อมูลในรูปแบบไบนารีIC นี้ไม่เพียงจัดเก็บข้อมูล แต่ยังอนุญาตให้มีการเปลี่ยนแปลงข้อมูลที่เก็บไว้เมื่อจำเป็นทำให้มันมีความยืดหยุ่นในแอปพลิเคชันดิจิทัล

มันทำงานได้ดีในช่วงของแรงดันไฟฟ้าในการทำงานและเข้ากันได้กับเทคโนโลยีเช่น TTL, NMOS และ CMOSสิ่งนี้ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานในระบบที่แตกต่างกันเนื่องจากมันรวมเข้ากับส่วนประกอบอื่น ๆ อย่างราบรื่นในขณะที่ให้ประสิทธิภาพที่เชื่อถือได้

เค้าโครงพินและคำอธิบายของ 74LS74 D Flip Flop

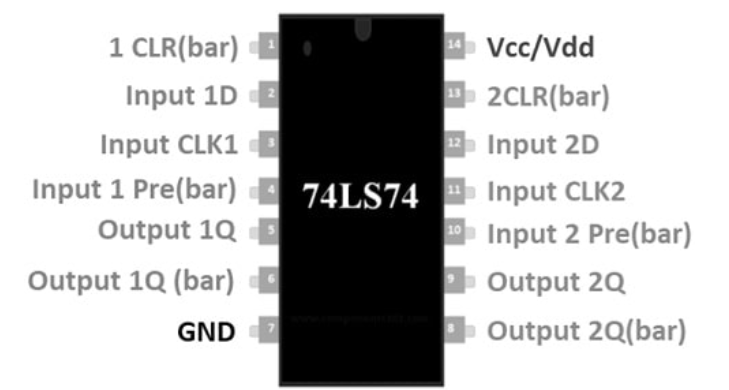

Flip Flip 74LS74 D มีทั้งหมด 14 พินแต่ละอันให้บริการวัตถุประสงค์เฉพาะในการดำเนินการการทำความเข้าใจกับพินเหล่านี้ช่วยให้คุณเชื่อมต่อและใช้ IC ได้อย่างมีประสิทธิภาพ:

•พิน 1, 13 (1Clr (บาร์) / 2Clr (บาร์)): พินเหล่านี้ใช้เพื่อล้างข้อมูลในรองเท้าแตะเมื่อเปิดใช้งานพวกเขาจะรีเซ็ตหน่วยความจำของ flip-flop ที่เกี่ยวข้อง

•พิน 2, 12 (1D / 2D): นี่คือพินอินพุตข้อมูลสำหรับรองเท้าแตะสองตัวคุณให้ข้อมูลไปยังพินเหล่านี้ซึ่งจะถูกประมวลผลตามสัญญาณนาฬิกา

•พิน 3, 11 (1CLK / 2CLK): นี่คือพินอินพุตนาฬิกาพัลส์นาฬิกาที่ใช้ที่นี่ทริกเกอร์ flip-flop เพื่อประมวลผลข้อมูลอินพุต

•พิน 4, 10 (1pre (บาร์) / 2pre (บาร์)): หรือที่รู้จักกันในชื่อพินที่ตั้งไว้ล่วงหน้าสิ่งเหล่านี้ใช้ในการตั้งค่ารองเท้าแตะเมื่อเปิดใช้งานพวกเขาบังคับให้รองเท้าแตะเก็บสัญญาณสูง

•พิน 5, 9 (1Q / 2Q): นี่คือพินหลักของรองเท้าแตะพวกเขาให้ข้อมูลที่เก็บไว้เป็นเอาต์พุต

•พิน 6, 8 (1Q ’ / 2Q’): พินเอาท์พุทเสริมเหล่านี้ให้ข้อมูลที่เก็บไว้ในเวอร์ชันกลับด้าน

• PIN 7 (VSS/GND): PIN นี้เชื่อมต่อ IC กับเทอร์มินัลภาคพื้นดินของวงจรของคุณ

• PIN 14 (VCC/VDD): PIN นี้ให้แหล่งจ่ายไฟที่จำเป็นแก่ IC ซึ่งปกติจะเป็น 5 โวลต์

คุณสมบัติที่สำคัญและข้อกำหนดของ 74LS74 D Flip Flop

Flip Flip Flip 74LS74 D เป็น IC Flip-Flop แบบ D-Type Dual Dual Dual Dual Dual ที่ออกแบบด้วยวงจร TTL Schottky สำหรับการดำเนินงานความเร็วสูงมันมีความสามารถที่ชัดเจนและตั้งไว้ล่วงหน้าและสามารถทำงานได้ในช่วงแรงดันไฟฟ้าที่หลากหลายทำให้เหมาะสำหรับแอปพลิเคชันดิจิตอลต่างๆด้านล่างนี้เป็นข้อกำหนดโดยละเอียด:

พารามิเตอร์	ค่า
พิมพ์	ฟลิปฟล็อปคู่
ช่วงแรงดันไฟฟ้า	2V ถึง 15V
ความล่าช้าในการขยายพันธุ์	40 ns
แรงดันไฟฟ้าอินพุตสูงน้อย	2V
แรงดันไฟฟ้าอินพุตต่ำสูงสุด	0.8V
ช่วงอุณหภูมิการทำงาน	0 ° C ถึง 70 ° C
กระแสไฟสูง	8 MA
จำนวนพิน	14
ประเภทแพ็คเกจ	SO-14, SOT42
ประเภทการติดตั้ง	ผ่านรู
การบรรจุหีบห่อ	หลอด
ระดับความไวต่อความชื้น	1 (ไม่ จำกัด )
การทำงาน	ตั้งค่า (ล่วงหน้า) & รีเซ็ต
ขั้ว	การไม่กลับ
ความถี่นาฬิกา	20 MHz
เวลาหน่วงเวลาเทิร์น	35 ns
ประเภททริกเกอร์	ขอบบวก
ประเภททริกเกอร์ขอบนาฬิกา	ขอบบวก
ฟังก์ชันตรรกะ	และ

เทียบเท่า 74ls74 d flip flop

- 74LVC2G80

• HEF40312B

การทำงานของ 74LS74 D Flip Flop

Flip Flop 74LS74 D ใช้งานง่ายและอาศัยวงจร Schottky TTL สำหรับการทำงานความเร็วสูงFlip-flop แต่ละตัวภายใน IC ทำงานได้อย่างอิสระด้วยอินพุตและเอาต์พุตของตัวเองช่วยให้การจัดการข้อมูลที่ยืดหยุ่น

เมื่อพลังงานถูกส่งไปยัง IC ผ่านหมุด VCC และ GND ทั้งสอง flip-flop จะทำงานอย่างอิสระสำหรับ Flip-Flop แรกคุณให้สัญญาณอินพุตที่พิน 2 และ 3 ในขณะที่เอาต์พุตสามารถรับได้จากพิน 5 และ 6 โดยทั่วไปพิน 3 เชื่อมต่อกับแหล่งนาฬิกาเช่นพัลส์ที่สร้างขึ้นโดยตัวจับเวลา 555IC หรือไมโครคอนโทรลเลอร์

ในการรีเซ็ตหรือล้าง flip-flop คุณสามารถตั้งค่า PIN 3 เป็นสถานะสูงสิ่งนี้จะหยุด Flip-Flop จากการประมวลผลข้อมูลอินพุตและล้างหน่วยความจำIC ทำงานโดยทำตามตารางการทำงานที่กำหนดพฤติกรรมตามสถานะอินพุตตารางมีสัญลักษณ์เช่น 'x' เพื่อระบุสถานะที่ไม่ส่งผลกระทบต่อการดำเนินการ

การออกแบบและฟังก์ชั่นที่ตรงไปตรงมาของ IC ทำให้มันหลากหลายและง่ายต่อการรวมเข้ากับแอปพลิเคชันต่างๆ

อินพุต	อินพุต	อินพุต	เอาต์พุต	เอาต์พุต	เอาต์พุต
ก่อน (บาร์)	CLR (บาร์)	ลูกนก	d	ถาม	Q ’’
l	ชม	x	x	ชม	l
ชม	l	x	x	l	ชม
l	l	x	x	ชม	ชม
ชม	ชม	-	ชม	ชม	l
ชม	ชม	-	l	l	ชม
ชม	ชม	l	x	Q0	Q0 (บาร์)

วงจรสวิตช์ปรบ

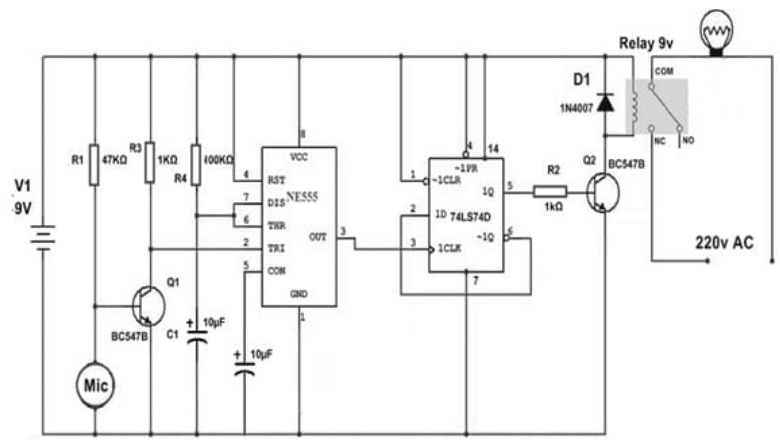

วงจรสวิตช์ปรบมือที่ออกแบบด้วย 74LS74 D Flip Flop ช่วยให้คุณควบคุมโหลดที่เชื่อมต่อได้โดยเพียงแค่ตบมือมันทำงานได้โดยการตรวจจับเสียงตบมือผ่านไมโครโฟนที่มีไดอะแฟรมเมื่อเสียงปรบมือกระทบไดอะแฟรมมันจะทำให้เกิดการสั่นสะเทือนที่เปลี่ยนความจุของไมโครโฟนซึ่งนำไปสู่การเปลี่ยนแปลงของแรงดันไฟฟ้าแรงดันไฟฟ้านี้จะถูกประมวลผลโดยวงจรเพื่อสลับการโหลดหรือปิด

วงจรที่เรียบง่าย แต่มีประสิทธิภาพนี้เหมาะสำหรับผู้ที่เริ่มต้นในอุปกรณ์อิเล็กทรอนิกส์มันแสดงให้เห็นว่าพลังงานเสียงสามารถแปลงเป็นสัญญาณไฟฟ้าสำหรับการใช้งานจริงได้อย่างไร

ในการสร้างวงจรนี้คุณจะต้องมีส่วนประกอบต่อไปนี้:

ICS ที่ต้องการคือ Flip Flip Dual D Dual D 7474 และตัวจับเวลา 555รีเลย์ 5V ใช้สำหรับการสลับโหลดและไมโครโฟนคอนเดนเซอร์ทำหน้าที่เป็นเซ็นเซอร์เสียงทรานซิสเตอร์ชอบ BC547 ขยายสัญญาณและ LED ระบุสถานะของโหลดส่วนประกอบอื่น ๆ ได้แก่ ก 1N4007 ไดโอดตัวเก็บประจุที่มีค่า 10 μFและ 0.01 μFตัวต้านทานที่มีค่า47KΩ, 1KΩ (สองชิ้น) และ100KΩวงจรใช้พลังงานจากแบตเตอรี่ 9V และตัวเชื่อมต่อสองพินใช้สำหรับการเชื่อมต่อโหลด

วงจรนี้แปลงเสียงตบมือเป็นสัญญาณทริกเกอร์ซึ่งประมวลผลโดย 555 ตัวจับเวลา ICเอาต์พุตจากตัวจับเวลาจะใช้ในการตั้งค่าหรือรีเซ็ต Flip Flop 74LS74 D ซึ่งจะสลับรีเลย์เพื่อควบคุมโหลดความเรียบง่ายและการทำงานของการออกแบบนี้ทำให้เป็นโครงการการเรียนรู้ที่ยอดเยี่ยม

การทำงานของ 74LS74 D FLIP FLOP CLAP SWITCH

วงจรสวิตช์ clap ทำงานในสามขั้นตอนที่แตกต่างกันเพื่อควบคุมโหลดอย่างมีประสิทธิภาพ

ขั้นตอนแรกคือขั้นตอนการตรวจจับเสียงที่ทรานซิสเตอร์ BC547 และไมโครโฟนคอนเดนเซอร์ทำงานร่วมกันเพื่อตรวจจับเสียงเมื่อตรวจพบการตบมือไมโครโฟนจะสร้างสัญญาณตามการเปลี่ยนแปลงของความจุที่เกิดจากการสั่นสะเทือนของเสียงทรานซิสเตอร์ขยายสัญญาณนี้ทำให้เหมาะสำหรับการประมวลผลเพิ่มเติม

ขั้นตอนที่สองใช้ไฟล์ NE555 ตัวจับเวลา IC กำหนดค่าเป็น multivibrator monostableตัวจับเวลานี้สร้างพัลส์เวลาตามค่าของตัวต้านทานเวลา R3 และตัวเก็บประจุ C1ชีพจรช่วยให้มั่นใจได้ว่าวงจรทำงานด้วยเวลาที่แม่นยำทำให้การตอบสนองต่อการปรบมือที่สอดคล้องและเชื่อถือได้

ขั้นตอนที่สามถูกควบคุมโดย Flip Flip 74LS74 Dพัลส์จากตัวจับเวลา 555 ทำหน้าที่เป็นอินพุตไปยัง Flip-Flop ซึ่งสลับระหว่างสถานะที่ตั้งไว้และสถานะรีเซ็ตเมื่อตั้งค่า Flip-Flop จะเปิดใช้งานรีเลย์ที่เชื่อมต่อกับเอาต์พุตของมันเปิดโหลดในสถานะการรีเซ็ตรีเลย์จะถูกปิดการใช้งานปิดการโหลด

วงจรนี้พบแอพพลิเคชั่นในอุปกรณ์เช่นอุปกรณ์จดจำความเร็วเครื่องช่วยฟังอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อเสียงและระบบอัตโนมัติสำหรับการใช้งานอุตสาหกรรมหรือการใช้บ้านนอกจากนี้ยังสามารถใช้ในเครื่องบันทึกเทปและระบบควบคุมเสียงที่คล้ายกันทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับโครงการระบบอัตโนมัติที่ถูกกระตุ้นด้วยเสียง

แอปพลิเคชันของ 74ls74 d flip flop

ใช้ในเครื่องมือล็อค

Flip Flip Flip 74LS74 D มักใช้ในอุปกรณ์ที่ต้องการฟังก์ชั่นการล็อคมันสามารถเก็บข้อมูลเล็กน้อยและรักษาสถานะไว้จนกว่าจะรีเซ็ตหรืออัปเดตสิ่งนี้ทำให้เหมาะสำหรับแอปพลิเคชันเช่นสวิตช์ถือหรือวงจรหน่วยความจำที่ต้องการการเก็บข้อมูลที่เสถียร

ส่วนประกอบในวงจรบัฟเฟอร์

วงจรบัฟเฟอร์มักจะพึ่งพา 74LS74 เพื่อรักษาความสมบูรณ์ของสัญญาณข้อมูลIC ช่วยให้มั่นใจได้ว่าข้อมูลจะถูกส่งผ่านโดยไม่สูญเสียหรือบิดเบือนทำให้เป็นเครื่องมือที่มีประโยชน์ในระบบที่ต้องการการถ่ายโอนข้อมูลที่เชื่อถือได้ระหว่างส่วนประกอบ

แอปพลิเคชันในทีวีและหน่วยหน่วยความจำ

IC flip-flop นี้มีบทบาทในการทำงานของทีวีและหน่วยความจำโดยช่วยจัดการการจัดเก็บข้อมูลและการประมวลผลความสามารถในการสลับระหว่างสถานะการตั้งค่าและการรีเซ็ตทำให้เหมาะสำหรับการจัดการงานเช่นหน่วยความจำการแสดงผลที่รีเฟรชหรือจัดเก็บข้อมูลชั่วคราวในระหว่างการดำเนินการ

ใช้ในพีซีสมุดบันทึกและอุปกรณ์เครือข่าย

ในคอมพิวเตอร์ส่วนบุคคลแล็ปท็อปและอุปกรณ์เครือข่าย 74LS74 ใช้เพื่อจัดการการไหลของข้อมูลและการซิงโครไนซ์บทบาทของมันในการสร้างความมั่นใจว่าสัญญาณจะถูกจัดเก็บและประมวลผลอย่างถูกต้องทำให้มันเป็นส่วนเสริมที่มีคุณค่าในระบบเหล่านี้

วงจรบัฟเฟอร์และการสุ่มตัวอย่าง

IC ยังใช้กันอย่างแพร่หลายในวงจรบัฟเฟอร์และการสุ่มตัวอย่างซึ่งจะช่วยรักษาเสถียรภาพและควบคุมการไหลของสัญญาณอินพุตสิ่งนี้ทำให้เป็นองค์ประกอบสำคัญในระบบที่ประมวลผลสัญญาณแบบอะนาล็อกหรือดิจิตอลด้วยความแม่นยำ

หน่วยความจำและการควบคุมการลงทะเบียนหรือการลงทะเบียนกะ

74LS74 สามารถกำหนดค่าเป็นหน่วยความจำหรือควบคุมการลงทะเบียนเก็บข้อมูลสำหรับการใช้งานชั่วคราวหรือควบคุมการไหลของข้อมูลในระบบนอกจากนี้ยังใช้ในการลงทะเบียน Shift ซึ่งมีความสำคัญในการแปลงข้อมูลและงานการสื่อสารแบบอนุกรมกับคู่ขนานหรือแบบขนานไปยังซีรีย์
