หน่วยงานกำกับดูแลแรงดันไฟฟ้า: ฟังก์ชั่นและความสำคัญของพวกเขาอธิบาย

ตัวควบคุมแรงดันไฟฟ้าเป็นอุปกรณ์ที่ช่วยให้แรงดันคงที่ด้วยตัวเองมันปรับแรงดันไฟฟ้าเพื่อให้แน่ใจว่าอุปกรณ์ที่เชื่อมต่อกับมันจะได้รับจำนวนที่เสถียรและสม่ำเสมอแม้ว่าแรงดันไฟฟ้าอินพุตจะเปลี่ยนแปลงหรือเงื่อนไขการโหลดจะแตกต่างกันไปสิ่งนี้จะช่วยปกป้องชิ้นส่วนอิเล็กทรอนิกส์ที่ละเอียดอ่อนจากการได้รับความเสียหายจากการเปลี่ยนแปลงแรงดันไฟฟ้าบทความนี้จะพิจารณาชิ้นส่วนหลักและประเภทของหน่วยงานกำกับดูแลแรงดันไฟฟ้าอย่างใกล้ชิดแสดงให้เห็นว่าทำไมพวกเขาจึงมีความสำคัญต่อการทำให้อุปกรณ์อิเล็กทรอนิกส์ทำงานได้อย่างราบรื่นการทำลายหน่วยงานกำกับดูแลแรงดันไฟฟ้าหลักสองประเภทอธิบายว่าพวกเขาทำงานอย่างไรผลประโยชน์ของพวกเขาและสถานการณ์ใดที่เหมาะสมที่สุดนอกจากนี้ยังมีบทช่วยสอนเกี่ยวกับการสร้างตัวควบคุมแรงดันไฟฟ้าบนกระดานห้อยราคาซึ่งเป็นวิธีที่ใช้งานได้จริงในการเรียนรู้เกี่ยวกับการออกแบบและฟังก์ชั่นของพวกเขาในที่สุดก็มีเคล็ดลับเกี่ยวกับวิธีการเลือกตัวควบคุมแรงดันไฟฟ้าที่เหมาะสมโดยมุ่งเน้นไปที่ความสมดุลระหว่างประสิทธิภาพการควบคุมความร้อนและความเสถียรของแรงดันไฟฟ้าสำหรับโครงการเฉพาะ

แคตตาล็อก

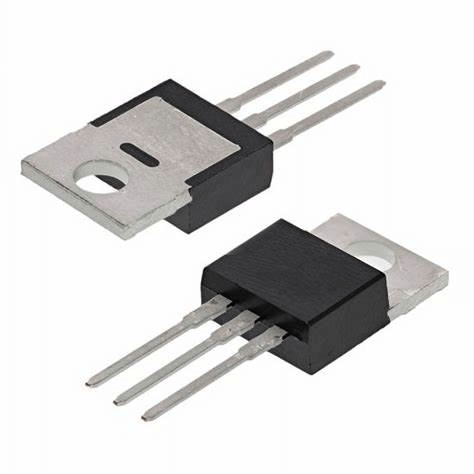

รูปที่ 1: ตัวควบคุมแรงดันไฟฟ้า

ส่วนประกอบของเครื่องควบคุมแรงดันไฟฟ้า

•เครื่องเปรียบเทียบ

ตัวเปรียบเทียบเปรียบเทียบแรงดันเอาต์พุตกับแรงดันอ้างอิงที่ตั้งไว้งานของมันคือเพื่อให้แน่ใจว่าเอาต์พุตจะอยู่ในช่วงที่ต้องการโดยส่งสัญญาณควบคุมที่ปรับแรงดันไฟฟ้าตามเมื่อเอาต์พุตลอยออกจากค่าอ้างอิงตัวเปรียบเทียบจะกระตุ้นการปรับเพื่อนำเอาต์พุตกลับมาเป็นบรรทัด

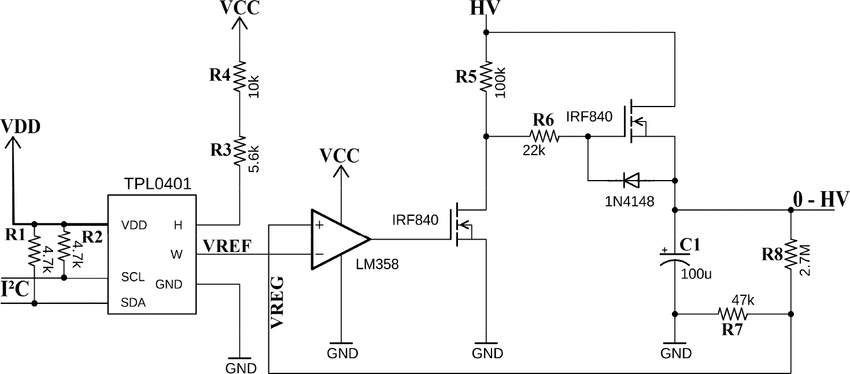

รูปที่ 2: วงจรควบคุมแรงดันไฟฟ้าพร้อมตัวเปรียบเทียบแรงดันไฟฟ้า

•แหล่งที่มาของแรงดันไฟฟ้าอ้างอิง

นี่คือแรงดันไฟฟ้าที่มีเสถียรภาพสูงซึ่งทำหน้าที่เป็นมาตรฐานสำหรับการเปรียบเทียบแรงดันอ้างอิงยังคงที่คงที่แม้ว่าจะมีการเปลี่ยนแปลงของแรงดันไฟฟ้าอินพุตอุณหภูมิหรือโหลดสิ่งนี้จัดทำโดยการอ้างอิง bandgap และให้ความมั่นคงที่เชื่อถือได้ในสภาพการทำงานที่แตกต่างกัน

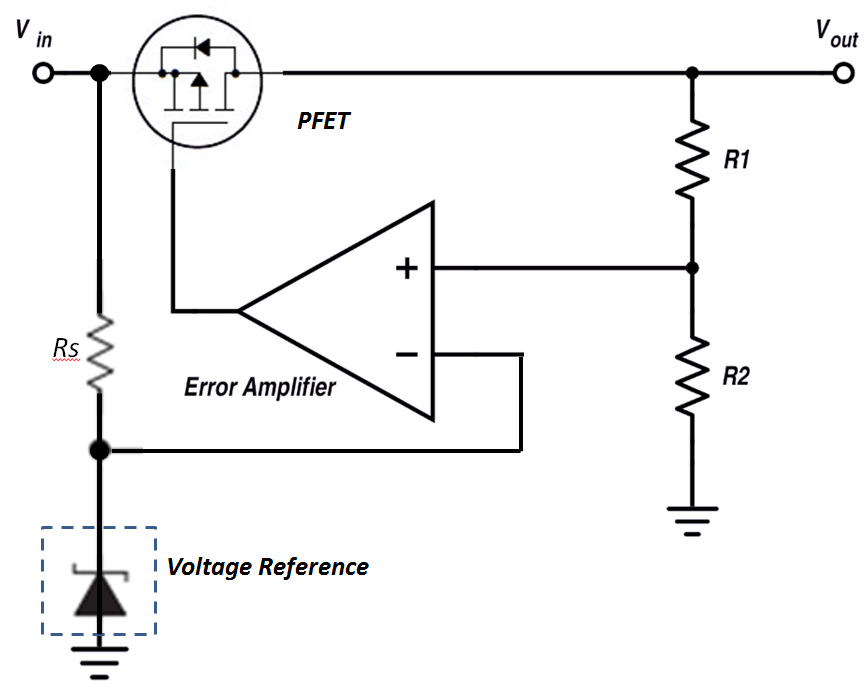

รูปที่ 3: แหล่งที่มาของแรงดันไฟฟ้าอ้างอิง

•เครื่องขยายเสียงข้อผิดพลาด

แอมพลิฟายเออร์ข้อผิดพลาดจะขยายความแตกต่างระหว่างแรงดันอ้างอิงและแรงดันเอาต์พุตสัญญาณขยายนี้จะถูกใช้เพื่อปรับแต่งกลไกการควบคุมลดช่องว่างระหว่างเอาต์พุตจริงและแรงดันไฟฟ้าเป้าหมายช่วยให้มั่นใจว่าเอาต์พุตตรงกับแรงดันไฟฟ้าที่ต้องการอย่างใกล้ชิดที่สุด

รูปที่ 4: ตัวควบคุมแรงดันไฟฟ้าพร้อมแอมพลิฟายเออร์ข้อผิดพลาด

•เครือข่ายข้อเสนอแนะ

เครือข่ายข้อเสนอแนะประกอบด้วยตัวต้านทานและบางครั้งตัวเก็บประจุที่ส่งส่วนหนึ่งของแรงดันเอาต์พุตกลับเข้าสู่ระบบเพื่อตรวจสอบลูปข้อเสนอแนะนี้มีความสำคัญสำหรับการตั้งค่าแรงดันเอาต์พุตที่ถูกต้องและทำให้เสถียรของตัวควบคุมอัตราการตอบกลับที่กำหนดโดยส่วนประกอบเครือข่ายควบคุมจำนวนเอาต์พุตที่ป้อนกลับไปยังแอมพลิฟายเออร์ข้อผิดพลาดหรือตัวเปรียบเทียบ

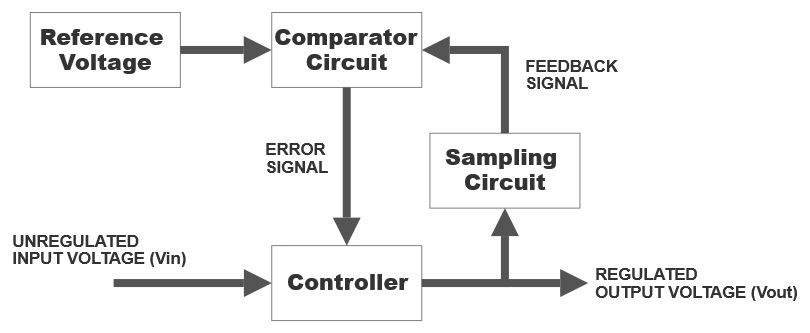

รูปที่ 5: สัญญาณตอบรับในตัวควบคุมแรงดันไฟฟ้า

•องค์ประกอบควบคุม

องค์ประกอบควบคุมจะปรับแรงดันไฟฟ้าเอาต์พุตอย่างแข็งขันในหน่วยงานกำกับดูแลเชิงเส้นนี่คือทรานซิสเตอร์ที่ทำงานในสถานะที่ใช้งานอยู่เพื่อควบคุมแรงดันไฟฟ้าในการสลับหน่วยงานกำกับดูแลองค์ประกอบการควบคุมทำหน้าที่เป็นสวิตช์เปิดและปิดแรงดันไฟฟ้าอินพุตเพื่อถ่ายโอนพลังงานผ่านส่วนประกอบเช่นตัวเหนี่ยวนำหรือตัวเก็บประจุ

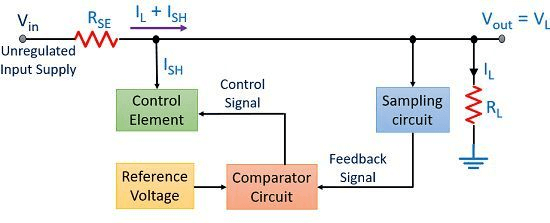

รูปที่ 6: องค์ประกอบควบคุมในตัวควบคุมแรงดันไฟฟ้า

•ระเบียบโหลด

การควบคุมการโหลดคือความสามารถของตัวควบคุมในการรักษาแรงดันเอาต์พุตให้คงที่เมื่อโหลดเปลี่ยนแปลงการควบคุมการโหลดที่แข็งแกร่งหมายความว่าเอาต์พุตยังคงที่แม้ว่าปริมาณของกระแสโหลดจะมีความผันผวน

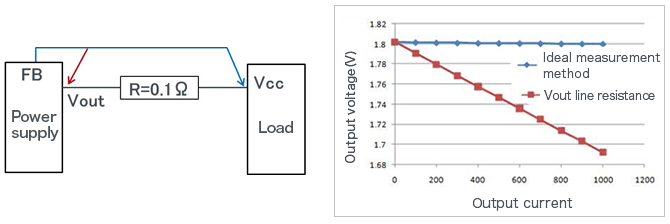

รูปที่ 7: ระเบียบโหลด

•กฎระเบียบสาย

การควบคุมบรรทัดวัดว่าตัวควบคุมรักษาเอาต์พุตที่เสถียรได้ดีเพียงใดเมื่อแรงดันไฟฟ้าอินพุตแตกต่างกันไปตัวควบคุมแรงดันไฟฟ้าที่ดีแสดงการเปลี่ยนแปลงเอาต์พุตน้อยที่สุดแม้ว่าจะมีการเปลี่ยนแปลงในแรงดันไฟฟ้าอินพุต

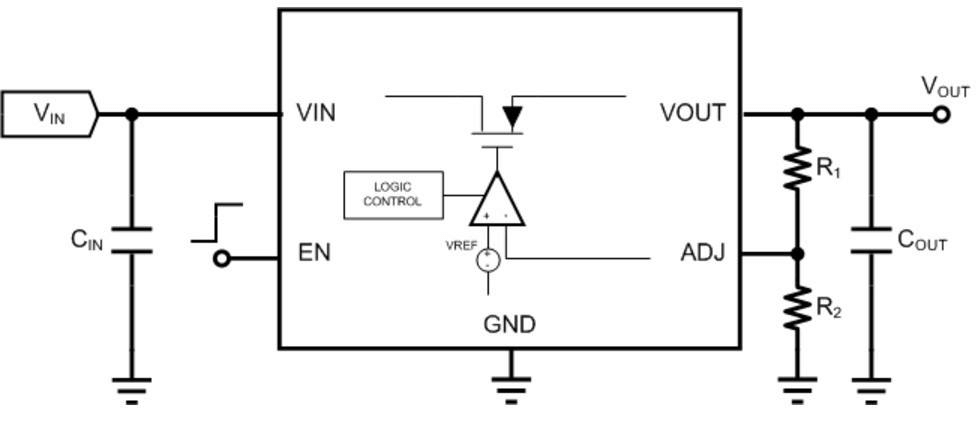

รูปที่ 8: กฎระเบียบสาย

•อ่างล้างจานร้อน

สำหรับตัวควบคุมเชิงเส้นที่สามารถสร้างความร้อนได้โดยการกระจายแรงดันไฟฟ้าส่วนเกินจำเป็นต้องใช้อ่างล้างจานความร้อนช่วยกระจายความร้อนที่เกิดจากองค์ประกอบควบคุมเช่นทรานซิสเตอร์ทำให้อุปกรณ์อยู่ในอุณหภูมิที่ปลอดภัย

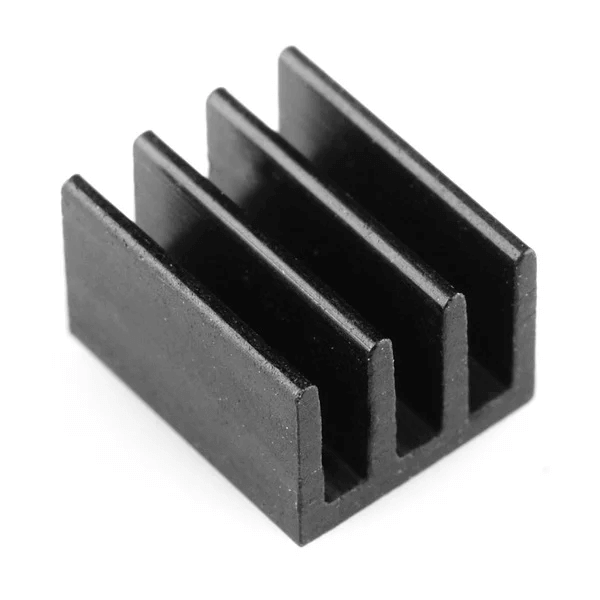

รูปที่ 9: ความร้อนอ่างล้างจาน

•วงจรป้องกัน

หน่วยงานกำกับดูแลแรงดันไฟฟ้าจำนวนมากมาพร้อมกับคุณสมบัติการป้องกันในตัวเช่นกระแสไฟฟ้าเกินการปิดเครื่องด้วยความร้อนและการป้องกันการลัดวงจรการป้องกันเหล่านี้ป้องกันไม่ให้หน่วยงานกำกับดูแลและอุปกรณ์ที่เชื่อมต่อได้รับความเสียหายเพิ่มความปลอดภัยและความน่าเชื่อถือโดยรวม

ประเภทของหน่วยงานกำกับดูแลแรงดันไฟฟ้า

เครื่องควบคุมแรงดันไฟฟ้าเชิงเส้น

ตัวควบคุมแรงดันไฟฟ้าเชิงเส้นใช้ส่วนหลักที่เรียกว่าองค์ประกอบผ่านซึ่งมักจะเป็นประเภทของทรานซิสเตอร์เช่นทรานซิสเตอร์แยกสองขั้ว (BJT) หรือ MOSFETส่วนนี้ถูกควบคุมโดยแอมพลิฟายเออร์ปฏิบัติการเพื่อให้แรงดันไฟฟ้ามีเสถียรภาพตัวควบคุมจะเปรียบเทียบแรงดันเอาต์พุตอย่างต่อเนื่องกับแรงดันอ้างอิงภายในคงที่หากทั้งสองไม่เหมือนกันแอมพลิฟายเออร์ปฏิบัติการจะเปลี่ยนองค์ประกอบ PASS เพื่อแก้ไขเอาต์พุตกระบวนการนี้ยังคงทำงานเพื่อสร้างความแตกต่างระหว่างแรงดันไฟฟ้าทั้งสองที่เล็กที่สุดเท่าที่จะทำได้

เนื่องจากตัวควบคุมเชิงเส้นสามารถลดแรงดันไฟฟ้าได้เท่านั้นเอาต์พุตจะน้อยกว่าแรงดันไฟฟ้าอินพุตแม้ว่าสิ่งนี้จะ จำกัด วิธีการใช้งาน แต่หน่วยงานกำกับดูแลเชิงเส้นยังคงเป็นที่นิยมเพราะมันเรียบง่ายและทำงานได้ดีพวกมันง่ายต่อการออกแบบเชื่อถือได้ประหยัดค่าใช้จ่ายและผลิตสัญญาณรบกวนแม่เหล็กไฟฟ้าน้อยมาก (EMI) หมายความว่ามีเสียงรบกวนและระลอกคลื่นน้อยลงในเอาท์พุท

ตัวอย่างเช่นตัวควบคุมเชิงเส้นแบบง่ายเช่น MP2018 ต้องการตัวเก็บประจุอินพุตและตัวเก็บประจุเอาท์พุทเพื่อทำงานอย่างถูกต้องชิ้นส่วนจำนวนน้อยนี้ทำให้การออกแบบง่ายเชื่อถือได้และราคาไม่แพง

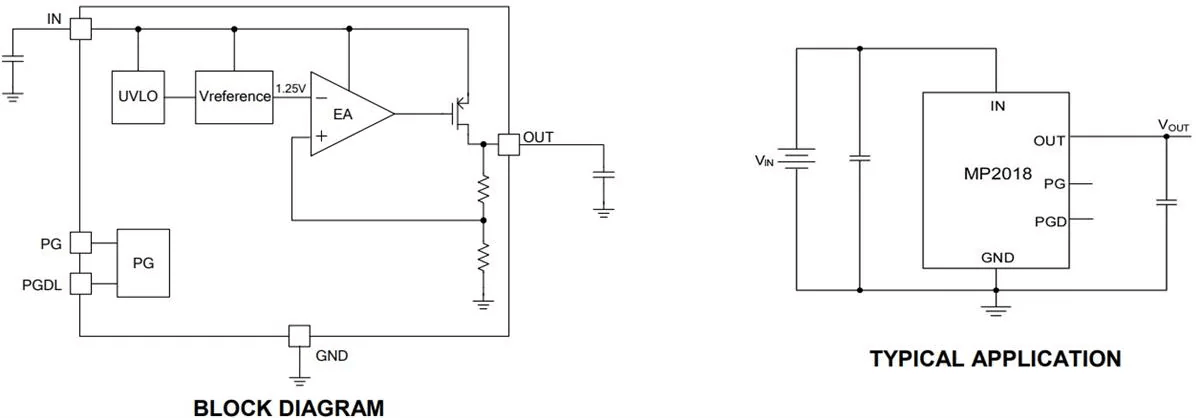

รูปที่ 10: ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น

การสลับหน่วยงานกำกับดูแลแรงดันไฟฟ้า

การสลับหน่วยงานกำกับดูแลเป็นตัวเลือกขั้นสูงมากขึ้นเมื่อเทียบกับหน่วยงานกำกับดูแลเชิงเส้น แต่การออกแบบของพวกเขาต้องการความแม่นยำและใส่ใจในรายละเอียดมากขึ้นซึ่งแตกต่างจากตัวควบคุมเชิงเส้นการสลับหน่วยงานกำกับดูแลขึ้นอยู่กับส่วนประกอบภายนอกการปรับลูปควบคุมอย่างระมัดระวังและการวางแผนเค้าโครงอย่างรอบคอบหน่วยงานกำกับดูแลเหล่านี้มาในสามประเภทหลัก: ตัวแปลงขั้นตอน (Buck) ตัวแปลง Step-Up (Boost) และการรวมกันของทั้งสองตัวเลือกช่วงนี้ทำให้พวกเขามีความยืดหยุ่นมากกว่าหน่วยงานกำกับดูแลเชิงเส้น

หนึ่งในข้อดีของการสลับหน่วยงานกำกับดูแลคือประสิทธิภาพสูงของพวกเขามักจะสูงกว่า 95%พวกเขายังเก่งในการจัดการความร้อนและมีความสามารถในการจัดการกับกระแสน้ำขนาดใหญ่ในขณะที่รองรับแรงดันไฟฟ้าอินพุตและเอาต์พุตที่หลากหลายอย่างไรก็ตามการแลกเปลี่ยนสำหรับผลการดำเนินงานนี้เพิ่มความซับซ้อนในการทำงานอย่างถูกต้องการสลับหน่วยงานกำกับดูแลจำเป็นต้องมีส่วนประกอบเพิ่มเติมเช่นตัวเหนี่ยวนำตัวเก็บประจุตัวเก็บประจุทรานซิสเตอร์เอฟเฟกต์ฟิลด์ (FET) และตัวต้านทานข้อเสนอแนะ

ตัวอย่างที่ดีของตัวควบคุมการสลับคือโมเดล HF920 ที่แสดงให้เห็นถึงประสิทธิภาพที่แข็งแกร่งและการจัดการพลังงานที่เชื่อถือได้อุปกรณ์เหล่านี้นำเสนอ

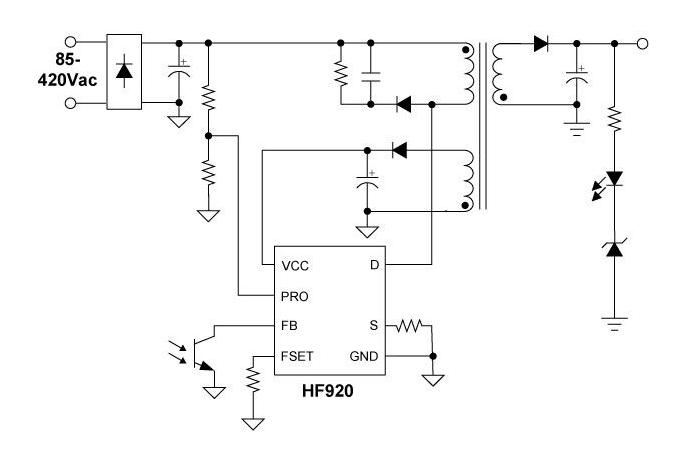

รูปที่ 11: การสลับเครื่องควบคุมแรงดันไฟฟ้า

ประเภทของตัวควบคุมแรงดันไฟฟ้าสลับ

หน่วยงานกำกับดูแลเจ้าชู้เรียกอีกอย่างว่าตัวแปลงขั้นตอนลงเพื่อลดแรงดันไฟฟ้าที่สูงขึ้นเป็นแรงดันไฟฟ้าที่ต่ำกว่าและใช้งานได้มากขึ้นกระบวนการเริ่มต้นด้วยทรานซิสเตอร์ที่เปิดและปิดด้วยความเร็วสูงตัดแรงดันอินพุตเป็นระเบิดสั้น ๆแรงดันไฟฟ้าอย่างรวดเร็วเหล่านี้จะถูกส่งผ่านตัวเหนี่ยวนำที่เก็บพลังงานชั่วคราวเมื่อแรงดันไฟฟ้ายังคงดำเนินต่อไปมันจะราบรื่นขึ้นโดยตัวเก็บประจุทำให้เกิดแรงดันไฟฟ้าเอาต์พุตที่ต่ำกว่าอย่างต่อเนื่องวิธีนี้มีประสิทธิภาพลดพลังงานที่สูญเปล่าเป็นความร้อนหน่วยงานกำกับดูแลของ Buck นั้นดีในอุปกรณ์เช่นแล็ปท็อปสมาร์ทโฟนและอุปกรณ์อิเล็กทรอนิกส์แบบพกพาอื่น ๆ

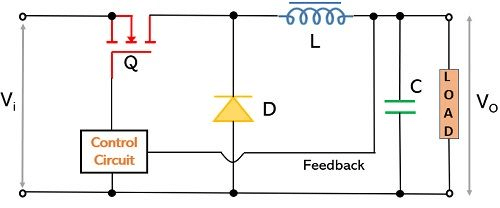

รูปที่ 12: วงจรของตัวควบคุมเจ้าชู้

เพิ่มหน่วยงานกำกับดูแล มักเรียกกันว่าตัวแปลงขั้นตอนการทำงานเพื่อเพิ่มแรงดันไฟฟ้าอินพุตต่ำให้เป็นแรงดันเอาต์พุตที่สูงขึ้นที่นี่ทรานซิสเตอร์ชาร์จตัวเหนี่ยวนำเมื่อใช้งานและปล่อยพลังงานที่เก็บไว้เมื่อปิดการควบคุมนี้จะยกระดับระดับแรงดันไฟฟ้าหน่วยงานกำกับดูแลเหล่านี้มีประโยชน์ในสถานการณ์ที่พลังงานอินพุตเช่นนั้นจากแบตเตอรี่ต่ำเกินไปสำหรับความต้องการของอุปกรณ์เมื่อแบตเตอรี่หมดลงตัวควบคุมการเพิ่มความมั่นใจว่าแรงดันไฟฟ้ายังคงสอดคล้องกันทำให้อุปกรณ์ทำงานได้แม้ในขณะที่ระดับพลังงานลดลงสิ่งนี้ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ใช้พลังงานจากแบตเตอรี่จำนวนมากที่ต้องใช้แรงดันไฟฟ้าคงที่แม้จะมีการจ่ายพลังงานที่ผันผวน

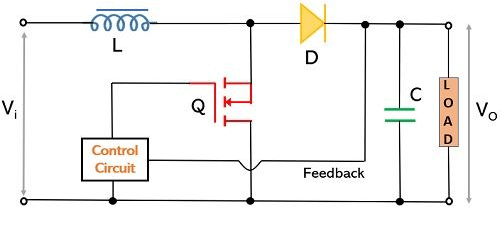

รูปที่ 13: วงจรของ Boost Regulator

หน่วยงานกำกับดูแลของเจ้าชู้ รวมคุณสมบัติของตัวแปลงทั้ง Buck และ Boost ทำให้สามารถเพิ่มหรือลดแรงดันไฟฟ้าอินพุตได้ตามต้องการหน่วยงานกำกับดูแลเหล่านี้จะกลับแรงดันอินพุตก่อนแล้วปรับมันไม่ว่าจะเพิ่มขึ้นหรือลงขึ้นอยู่กับเอาต์พุตที่ต้องการความสามารถในการปรับให้เข้ากับสภาพการเปลี่ยนแปลงทำให้หน่วยงานกำกับดูแลที่ดีในระบบที่ดีในระบบที่มีแรงดันไฟฟ้าอินพุตที่คาดเดาไม่ได้หรือไม่แน่นอนเช่นในรถยนต์หรือแอพพลิเคชั่นพลังงานทดแทนเช่นระบบพลังงานแสงอาทิตย์ด้วยการให้เอาต์พุตที่เสถียรโดยไม่คำนึงถึงความผันผวนของอินพุตพวกเขามั่นใจได้ว่าอุปกรณ์ที่เชื่อมต่อทำงานได้อย่างน่าเชื่อถือในสภาพที่หลากหลาย

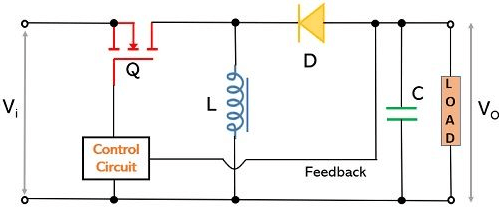

รูปที่ 14: วงจรของตัวควบคุมบั๊กบูสต์

สร้างตัวควบคุมแรงดันไฟฟ้าของคุณเอง

ชุดควบคุมแรงดันไฟฟ้าของ Breadboard เป็นจุดเริ่มต้นที่สมบูรณ์แบบสำหรับผู้เริ่มต้นที่ต้องการได้รับประสบการณ์จริงด้วยการบัดกรีและการออกแบบวงจรขั้นพื้นฐานไม่เพียง แต่คุณจะได้เรียนรู้แนวคิดหลักของอุปกรณ์อิเล็กทรอนิกส์ แต่ในตอนท้ายของโครงการนี้คุณจะได้สร้างอุปกรณ์ที่ใช้งานได้อย่างสมบูรณ์สามารถให้เอาต์พุต 5VDC ที่มั่นคงสำหรับโครงการอิเล็กทรอนิกส์ขนาดเล็ก

ชุดนี้รวมถึงทุกสิ่งที่คุณต้องการในการรวบรวมตัวควบคุมแรงดันไฟฟ้าที่เชื่อถือได้:

- แผงวงจรพิมพ์ (PCB)

- DC Power Jack

- ตัวเก็บประจุและตัวต้านทาน

- LED สถานะพลังงาน

- ส่วนหัวพิน

- คู่มือการใช้งานที่ครอบคลุม

เครื่องมือที่จำเป็นสำหรับโครงการนี้คือ:

- บัดกรีและบัดกรี

- คัตเตอร์ลวด

- แหล่งจ่ายไฟ (เช่นอะแดปเตอร์ผนัง 6-18V)

กระบวนการประกอบถูกทำลายทีละขั้นตอนเพื่อช่วยให้คุณเข้าใจการทำงานของตัวควบคุมแรงดันไฟฟ้าเมื่อคุณไป

ขั้นตอนที่ 1: การติดตั้งตัวต้านทานและตัวเก็บประจุ

เริ่มต้นด้วยการหยิบตัวต้านทานและงอตะกั่วเพื่อให้พอดีกับสล็อต R1ใส่เข้าไปในจุดที่กำหนดไว้บนกระดานและประสานโอกาสในการขายอย่างปลอดภัยจากด้านหลังเมื่อบัดกรีแล้วให้ปิดสายไฟเสริมใด ๆ ที่ยื่นออกมาถัดไปคว้าตัวเก็บประจุ 0.1µF และทำตามกระบวนการเดียวกันสำหรับสล็อต C2ไม่จำเป็นต้องกังวลเกี่ยวกับวิธีที่พวกเขากำลังเผชิญอยู่ส่วนประกอบเหล่านี้สามารถวางในทิศทางใดทิศทางหนึ่งเพราะพวกเขาไม่ได้ขั้ว

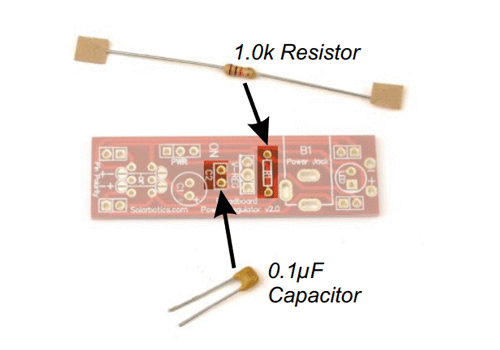

รูปที่ 15: การติดตั้งตัวต้านทานและตัวเก็บประจุ

ขั้นตอนที่ 2: การตั้งค่าตัวควบคุมแรงดันไฟฟ้าและแจ็คบาร์เรล

วางตัวควบคุมแรงดันไฟฟ้าลงในสล็อต V-reg ตรวจสอบให้แน่ใจว่าได้จัดตำแหน่งแท็บกับบรรทัดที่ระบุไว้บนกระดานการปรับทิศทางนี้ให้ถูกต้องเป็นสิ่งสำคัญหากติดตั้งไปข้างหลังตัวควบคุมจะไม่ทำงานและอาจทำให้วงจรเสียหายได้บทบาทของตัวควบคุมคือการรักษาแรงดันไฟฟ้าให้คงที่แม้ว่าอินพุตจะผันผวนเพื่อให้มั่นใจว่ากำลังที่ส่งมอบไปยังวงจรของคุณนั้นมีเสถียรภาพหลังจากบัดกรีโอกาสในการขายให้ตัดลวดพิเศษตอนนี้ไปที่แจ็คถังใส่ลงในสล็อต B1 แล้วประสานเข้าที่สิ่งนี้จะทำหน้าที่เป็นการเชื่อมต่อพลังงานหลักสำหรับโครงการของคุณ

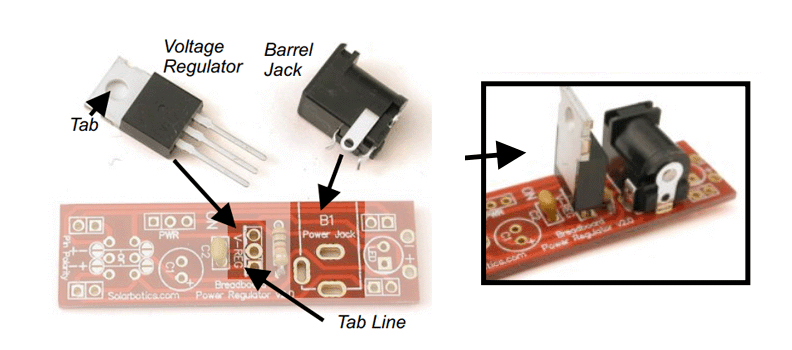

รูปที่ 16: การตั้งค่าตัวควบคุมแรงดันไฟฟ้าและแจ็คบาร์เรล

ขั้นตอนที่ 3: การวางตัวเก็บประจุและไฟ LED

ใส่ตัวเก็บประจุ 10µF ลงในสล็อต C1 ตรวจสอบให้แน่ใจว่าตะกั่วที่ยาวขึ้นจะเข้าไปในแผ่น (+)ตรวจสอบอีกครั้งว่าแถบบนตัวเก็บประจุอยู่ถัดจากฉลาก PWR สำหรับการวางแนวที่เหมาะสมหลังจากนั้นให้ติดตั้ง LED ในช่องของมันจัดตำแหน่งรอยบากกับบรรทัดที่สอดคล้องกันบนสัญลักษณ์ของบอร์ดเพื่อให้แน่ใจว่าวางไว้อย่างถูกต้อง

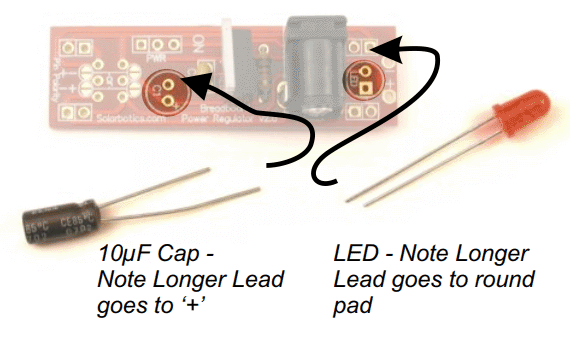

รูปที่ 17: การวางตัวเก็บประจุและไฟ LED

ขั้นตอนที่ 4: การติดตั้งสวิตช์ไฟและพินกระดานข่าว

วางสวิตช์ไฟลงในสล็อต PWR และประสานอย่างปลอดภัยเมื่อพูดถึงหมุดกระดานข่าวพวกเขาอาจเป็นเรื่องยากที่จะจัดการเพราะพวกเขาต้องบัดกรีจากด้านล่างเพื่อให้พวกเขาอยู่ในแนวเดียวกันคุณสามารถจับพวกเขาไว้ด้วยมือในขณะที่คุณบัดกรีหรือใช้เขียงหั่นขนมเพื่อสนับสนุนพวกเขาในระหว่างกระบวนการ

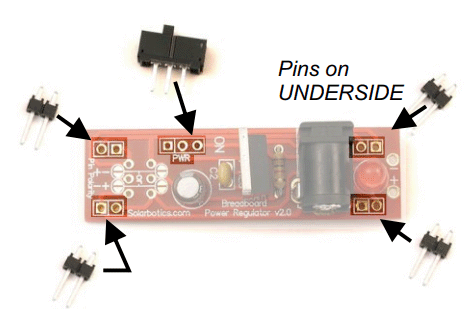

รูปที่ 18: การติดตั้งสวิตช์ไฟและพินกระดานข่าว

ขั้นตอนที่ 5: การกำหนดค่ารางพลังงาน

เพื่อให้แน่ใจว่าตัวควบคุมแรงดันไฟฟ้าทำงานได้อย่างถูกต้องคุณต้องตั้งค่ารางพลังงานเลือกด้านข้างของเขียงหั่นขนมที่คุณต้องการใช้ไปกับทางซ้ายสำหรับการตั้งค่านี้จับคู่แผ่นบนกระดานกับ ‘+’ และ ‘-’ รางบนเขียงหั่นขนมเมื่อทุกอย่างอยู่ในแนวเดียวกันให้ประสานแผ่นรองครึ่งดวงจันทร์เพื่อล็อคการเชื่อมต่อในสถานที่หากคุณต้องการย้อนกลับขั้วไฟฟ้าคุณสามารถใช้หมายเลขชิ้นส่วน SWT7 บนแผ่นเฉพาะแม้ว่าจะไม่แนะนำให้ใช้

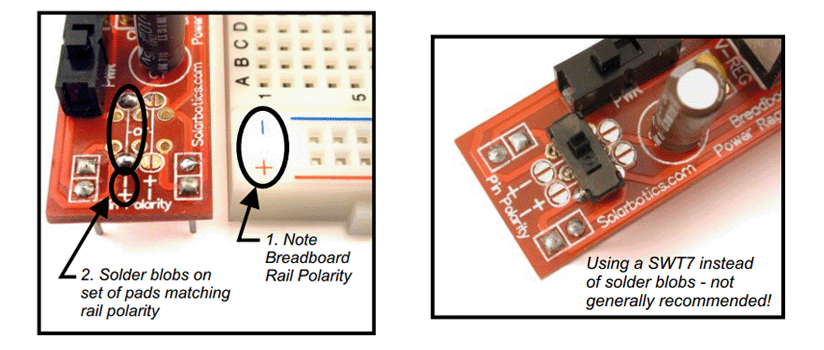

รูปที่ 19: การกำหนดค่ารางพลังงาน

ขั้นตอนที่ 6: เพิ่มพลังบอร์ด

ใช้แหล่งพลังงาน DC 2.1 มม. ที่ให้ระหว่าง 6 ถึง 18 โวลต์เพื่อให้กำลังบอร์ดหากแรงดันไฟฟ้าอินพุตสูงกว่า 12 โวลต์ตัวควบคุมอาจร้อน แต่นั่นเป็นเรื่องปกติและไม่ใช่สาเหตุของความกังวลหากคุณไม่ได้ใช้เขียงหั่นขนมคุณสามารถใช้แผ่นบัดกรี“+ -” ที่อยู่ใกล้กับแจ็คบาร์เรลเพื่อดึงพลังงาน 5V

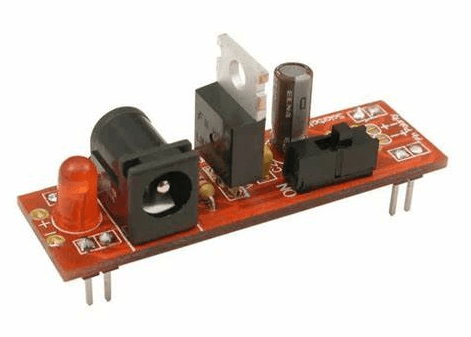

รูปที่ 20: ชุดควบคุมแรงดันไฟฟ้า

วิธีเลือกตัวควบคุมแรงดันไฟฟ้าที่เหมาะสมสำหรับการออกแบบของคุณ?

ตัวควบคุมแรงดันไฟฟ้าเป็นเหมือนระบบควบคุมสำหรับพลังงานของโครงการของคุณทำให้แน่ใจว่าโครงการของคุณได้รับพลังงานในปริมาณที่เหมาะสม

ลองนึกภาพแหล่งพลังงานของคุณให้แรงดันไฟฟ้ามากกว่าความต้องการของโครงการของคุณอัน ตัวควบคุมเชิงเส้น เป็นอุปกรณ์ง่าย ๆ ที่ช่วยลดแรงดันไฟฟ้าให้อยู่ในระดับที่ปลอดภัยสำหรับโครงการของคุณใช้งานง่ายและทำงานได้ดีหากความแตกต่างระหว่างแรงดันไฟฟ้าที่คุณมีและแรงดันไฟฟ้าที่คุณต้องการนั้นไม่ใหญ่เกินไป

แต่หน่วยงานกำกับดูแลเชิงเส้นสามารถเสียพลังงานเมื่อมีความแตกต่างอย่างมากระหว่างแรงดันไฟฟ้าอินพุตและเอาต์พุตพลังงานที่สูญเปล่านี้เปลี่ยนเป็นความร้อนและกลายเป็นปัญหาสำหรับโครงการของคุณ

หากตัวควบคุมเชิงเส้นของคุณร้อนเกินไปนั่นหมายความว่ามันเสียพลังงานมากในกรณีนี้คุณอาจต้องการใช้ไฟล์ ตัวควบคุมการสลับเจ้าชู้-ตัวควบคุมประเภทนี้มีประสิทธิภาพมากขึ้นและไม่ต้องเสียพลังงานมากนักมันช่วยลดแรงดันไฟฟ้าโดยการเปิดและปิดการเปิดและปิดอย่างรวดเร็วเพื่อสร้างแรงดันไฟฟ้าต่ำโดยเฉลี่ย

หากโครงการของคุณต้องการแรงดันไฟฟ้ามากกว่าแหล่งพลังงานของคุณ เพิ่มตัวควบคุมการสลับ สามารถช่วยได้มันเพิ่มแรงดันไฟฟ้าจากแหล่งพลังงานของคุณเพื่อให้โครงการของคุณมีพลังพิเศษที่ต้องการ

บางครั้งแหล่งพลังงานของคุณอาจไม่เสถียรให้แรงดันไฟฟ้ามากเกินไปหรือน้อยเกินไป ตัวควบคุมการสลับแบบ buck-boost สามารถเพิ่มและลดแรงดันไฟฟ้าได้ตามต้องการทำให้แน่ใจว่าโครงการของคุณจะได้รับพลังงานในปริมาณที่เหมาะสมเสมอ

สำหรับโครงการที่ต้องการพลังที่มั่นคงมากคุณสามารถรวมไฟล์ การสลับตัวควบคุมด้วยตัวควบคุมเชิงเส้น-ตัวควบคุมการสลับจัดการกับการเปลี่ยนแปลงครั้งใหญ่ของแรงดันไฟฟ้าในขณะที่ตัวควบคุมเชิงเส้นทำให้มั่นใจได้ว่าพลังงานจะราบรื่นและมั่นคง

ดังนั้นตัวควบคุมแรงดันไฟฟ้าที่เหมาะสมขึ้นอยู่กับจำนวนแรงดันไฟฟ้าจากแหล่งพลังงานของคุณแตกต่างจากสิ่งที่โครงการของคุณต้องการและความคงที่และทำความสะอาดพลังงานจะต้องเป็นอย่างไรแต่ละประเภทมีจุดแข็งของตัวเองดังนั้นเลือกอันที่เหมาะกับโครงการของคุณที่สุด

บทสรุป

การศึกษาของหน่วยงานกำกับดูแลแรงดันไฟฟ้าครอบคลุมส่วนสำคัญของวิศวกรรมไฟฟ้าที่รวมการใช้งานจริงและทฤษฎีบทความอธิบายส่วนประกอบต่าง ๆ เช่นแอมพลิฟายเออร์ข้อผิดพลาดและอ่างล้างมือร้อนรวมถึงความแตกต่างระหว่างตัวควบคุมเชิงเส้นและการสลับซึ่งให้ความเข้าใจที่ดีว่าอุปกรณ์เหล่านี้ควบคุมพลังเหล่านี้ได้อย่างไรนอกจากนี้ยังมีคู่มือทีละขั้นตอนในการสร้างตัวควบคุมแรงดันไฟฟ้าบนกระดานหัตถ์ซึ่งช่วยให้กระบวนการชัดเจนขึ้นและมอบประสบการณ์การใช้งานให้ผู้อ่านเพื่อสนับสนุนแนวคิดเมื่อการออกแบบทางอิเล็กทรอนิกส์มีความซับซ้อนมากขึ้นและความต้องการพลังงานมีการเปลี่ยนแปลงการรู้ว่าการควบคุมแรงดันไฟฟ้าทำงานอย่างไรมีความสำคัญมากบทความนี้ทำหน้าที่เป็นทั้งเครื่องมือการสอนและแนวทางปฏิบัติช่วยให้ทั้งนักออกแบบและนักเล่นสมัครเล่นเลือกและใช้หน่วยงานกำกับดูแลแรงดันไฟฟ้าที่ดีที่สุดสำหรับโครงการของพวกเขา

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. เมื่อใดควรใช้เครื่องควบคุมแรงดันไฟฟ้า?

ตัวควบคุมแรงดันไฟฟ้ามีความสำคัญเมื่อจำเป็นต้องมีแรงดันไฟฟ้าเสถียรสำหรับอุปกรณ์อิเล็กทรอนิกส์ในการทำงานอย่างถูกต้องป้องกันความเสียหายจากการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างฉับพลันซึ่งอาจเกิดขึ้นได้เนื่องจากการเปลี่ยนแปลงของความต้องการพลังงานหรือปัญหาอุปทานมันถูกใช้ในสิ่งต่าง ๆ เช่นแหล่งจ่ายไฟคอมพิวเตอร์อุปกรณ์โทรคมนาคมและอุปกรณ์อื่น ๆ ที่ไวต่อการเปลี่ยนแปลงแรงดันไฟฟ้า

2. AVR เป็นตัวควบคุมแรงดันไฟฟ้าหรือไม่?

ใช่ AVR (ตัวควบคุมแรงดันไฟฟ้าอัตโนมัติ) เป็นประเภทของตัวควบคุมแรงดันไฟฟ้ามันจะปรับระดับแรงดันไฟฟ้าโดยอัตโนมัติเพื่อให้แน่ใจว่าแรงดันไฟฟ้าคงที่และเหมาะสมจะถูกส่งไปยังอุปกรณ์โดยไม่คำนึงถึงการเปลี่ยนแปลงในโหลดหรือแรงดันไฟฟ้าอินพุตสิ่งนี้ช่วยในการป้องกันความเสียหายและปรับปรุงประสิทธิภาพในอุปกรณ์ไฟฟ้า

3. เครื่องควบคุมแรงดันไฟฟ้า AC คืออะไร?

ตัวควบคุมแรงดันไฟฟ้า AC ควบคุมแรงดันไฟฟ้าของกระแสไฟฟ้าสลับ (AC) เพื่อให้แรงดันเอาต์พุตที่เสถียรกับอุปกรณ์ที่เชื่อมต่อมันชดเชยความแปรปรวนของแรงดันไฟฟ้าอินพุตและเงื่อนไขการโหลดเพื่อให้มั่นใจว่าการส่งมอบเอาต์พุต AC คงที่ซึ่งดีสำหรับการทำงานที่เชื่อถือได้ของอุปกรณ์ที่ขับเคลื่อนด้วย AC

4. อินเวอร์เตอร์เป็นตัวควบคุมแรงดันไฟฟ้าหรือไม่?

ไม่อินเวอร์เตอร์ไม่ใช่ตัวควบคุมแรงดันไฟฟ้าอินเวอร์เตอร์ถูกออกแบบมาเพื่อแปลงกระแสตรง (DC) เป็นกระแสสลับ (AC)ในขณะที่อินเวอร์เตอร์บางตัวมีความสามารถในตัวเพื่อทำให้แรงดันเอาต์พุตเสถียรฟังก์ชั่นหลักของพวกเขาคือการแปลงประเภทปัจจุบันไม่ใช่การควบคุมแรงดันไฟฟ้า

5. คุณทดสอบตัวควบคุมแรงดันไฟฟ้าอย่างไร?

นี่คือวิธีทดสอบตัวควบคุมแรงดันไฟฟ้า:

ตั้งค่ามัลติมิเตอร์: ตั้งมัลติมิเตอร์ของคุณเพื่อวัดแรงดันไฟฟ้า

เชื่อมต่อมัลติมิเตอร์: แนบโพรบกับขั้วเอาต์พุตของตัวควบคุม

ตรวจสอบแรงดันไฟฟ้า: เปิดระบบและตรวจสอบการอ่านควรตรงกับผลลัพธ์ที่คาดหวังของผู้ควบคุม

ตัวเลือก: ทดสอบด้วยการโหลด: เปลี่ยนโหลดและดูว่าเอาต์พุตคงที่หรือไม่ซึ่งแสดงว่าตัวควบคุมทำงานอย่างถูกต้อง

6. ความแตกต่างระหว่างตัวควบคุมแรงดันไฟฟ้าและตัวควบคุมแรงดันไฟฟ้าคืออะไร?

ตัวควบคุมแรงดันไฟฟ้าจะปรับแรงดันเอาต์พุตตามอินพุตของผู้ใช้เช่นการเปลี่ยนความสว่างของแสงหรือความเร็วมอเตอร์ตัวควบคุมแรงดันไฟฟ้าช่วยให้แรงดันคงที่แม้ว่าโหลดหรืออินพุตจะเปลี่ยนแปลงคอนโทรลเลอร์เปลี่ยนแรงดันไฟฟ้าตามที่ต้องการในขณะที่หน่วยงานกำกับดูแลมั่นใจว่าจะคงที่
