ตัวต้านทาน 330 โอห์มและรหัสสี

ในอุปกรณ์อิเล็กทรอนิกส์ตัวต้านทานช่วยควบคุมการไหลของกระแสในวงจรตัวต้านทาน 330 โอห์มซึ่งได้รับการยอมรับจากแถบสีของมันเป็นองค์ประกอบทั่วไปและเชื่อถือได้ในอุปกรณ์หลายเครื่องบทความนี้ครอบคลุมถึงวิธีการระบุตัวต้านทาน 330 โอห์มโดยแถบสีมาตรฐานและการใช้งานนอกจากนี้ยังอธิบายว่าแถบสีบนตัวต้านทาน 4, 5 และ 6 แบนด์แสดงความต้านทานความทนทานและอุณหภูมินอกจากนี้ยังกล่าวถึงสาเหตุที่ความอดทนมีความสำคัญและผลกระทบต่อประสิทธิภาพของวงจรช่วยให้ผู้ใช้เลือกตัวต้านทานที่เหมาะสมสำหรับความต้องการของพวกเขาและเข้าใจว่ามันมีผลต่ออุปกรณ์อิเล็กทรอนิกส์อย่างไร

แคตตาล็อก

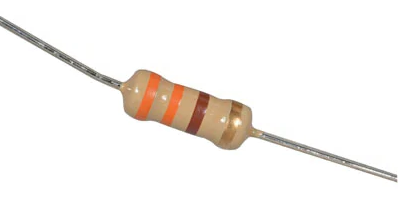

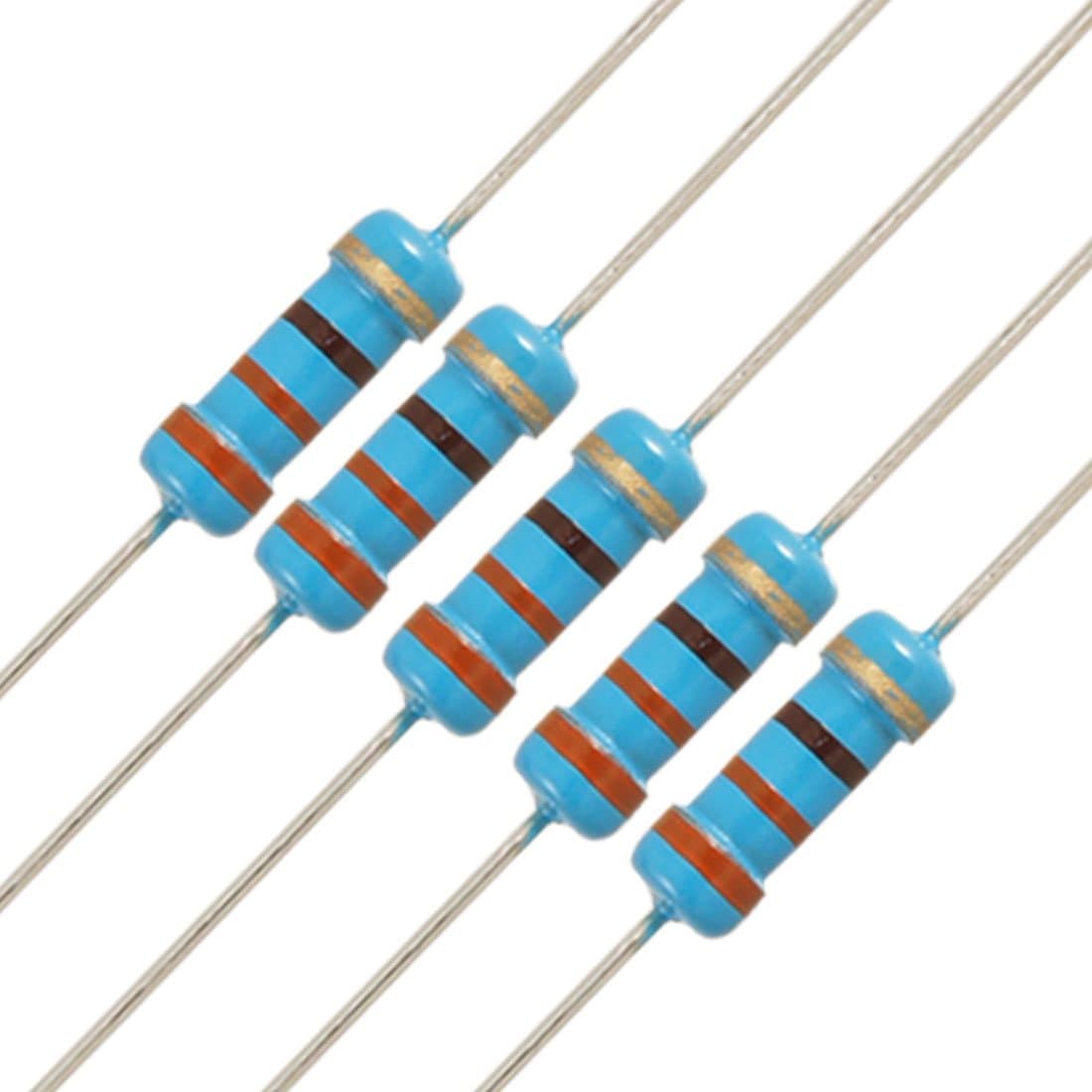

รูปที่ 1: 330 โอห์มต้านทาน

จุดประสงค์ของตัวต้านทาน 330 โอห์มในวงจร

วัตถุประสงค์หลักของตัวต้านทาน 330-OHM ในวงจรคือการควบคุมปริมาณกระแสไฟฟ้าสิ่งนี้จะช่วยปกป้องส่วนประกอบที่ละเอียดอ่อนเช่น LED จากการได้รับกระแสมากเกินไปซึ่งอาจทำให้เกิดความเสียหายหรือนำไปสู่ความผิดปกติตัวต้านทานยังช่วยควบคุมความสว่างของ LED ซึ่งเป็นคุณสมบัติหลักในการใช้งานสำหรับการควบคุมแสงที่แม่นยำด้วยการ จำกัด ระดับกระแสถึงความปลอดภัยตัวต้านทานทำให้มั่นใจได้ว่าส่วนประกอบที่ยาวนานขึ้นและเพิ่มความน่าเชื่อถือของอุปกรณ์ในเทคโนโลยีที่แตกต่างกัน

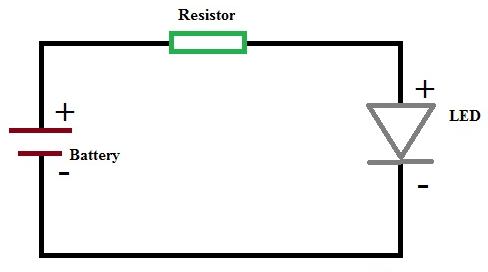

รูปที่ 2: ไดอะแกรมวงจรที่มีตัวต้านทาน

ในวงจรทรานซิสเตอร์จำเป็นต้องมีตัวต้านทานสำหรับการตั้งค่าเงื่อนไขเริ่มต้นสำหรับทรานซิสเตอร์ที่เรียกว่า "การให้น้ำหนัก"สิ่งนี้ทำให้แน่ใจว่าทรานซิสเตอร์ทำงานในช่วงที่เหมาะสมตัวอย่างเช่นตัวต้านทาน 330-OHM สามารถใช้ในการควบคุมแรงดันไฟฟ้าและกระแสไฟฟ้าที่ไปยังฐานของทรานซิสเตอร์ช่วยให้มันทำงานในพื้นที่ที่ถูกต้องตัวต้านทานปรับสิ่งต่าง ๆ เพื่อให้ทรานซิสเตอร์ทำงานอย่างถูกต้องและมีเสถียรภาพ

ในวงจรดิจิตอลที่มีไมโครคอนโทรลเลอร์ตัวต้านทานแบบดึงขึ้นและแบบดึงลงทำให้แน่ใจว่าพินอินพุตมีสัญญาณสูงหรือต่ำที่ชัดเจนหากไม่มีตัวต้านทานเหล่านี้สัญญาณอาจไม่ชัดเจนทำให้เกิดข้อผิดพลาดตัวต้านทานแบบดึงขึ้นเชื่อมต่อพินกับแรงดันไฟฟ้าบวกทำให้อ่าน "สูง" เมื่อไม่มีสัญญาณอยู่ตัวต้านทานแบบดึงลงเชื่อมต่อพินเข้ากับกราวด์เก็บไว้ที่ "ต่ำ" เมื่อไม่มีสัญญาณตัวต้านทาน 330-OHM ใช้ในการตั้งค่าเหล่านี้เพื่อให้พินมีความเสถียรและหลีกเลี่ยงพฤติกรรมแบบสุ่ม

รหัสสีตัวต้านทาน 330 โอห์ม

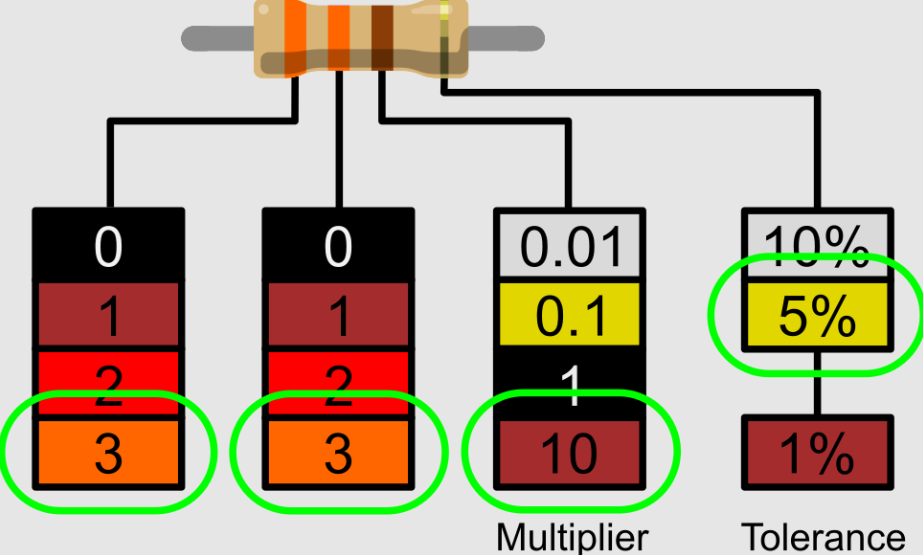

รูปที่ 3: 330 รหัสสีตัวต้านทานโอห์ม

ตัวต้านทาน 330 โอห์มสามารถระบุได้ด้วยแถบสีของมัน: ทั้งสีส้ม-ส้มสีน้ำตาล-ทองหรือสีส้มส้ม-ดำดำ

รหัสสีสำหรับตัวต้านทาน 330-OHM ประกอบด้วยสี่วง:

แถบสีส้มแรกหมายถึงหมายเลข 3 ตัวเลขหลักแรกของค่าตัวต้านทาน

แถบสีส้มที่สองแสดงถึง 3 หลักที่สอง

วงดนตรีที่สามคือสีน้ำตาลหมายความว่าคุณคูณตัวเลขก่อนหน้า (33) ด้วย 10 ซึ่งจะช่วยให้คุณมีความต้านทานรวม 330 โอห์ม

วงดนตรีที่สี่สามารถเป็นทองคำหรือเงินทองแสดงความอดทน± 5%ในขณะที่เงินบ่งบอกถึงความอดทน± 10%

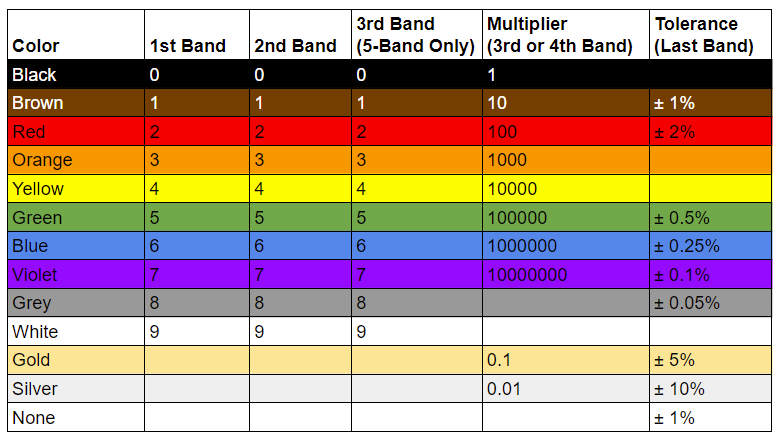

รูปที่ 4: 330 รหัสสีตัวต้านทานโอห์ม

ตัวต้านทาน 330 โอห์มในมาตรฐาน E-Series

ตัวต้านทาน 330-OHM ที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์เพื่อความน่าเชื่อถือและความแม่นยำมันเป็นของ E-Series ซึ่งเป็นระบบของค่าตัวต้านทานมาตรฐานที่ทำให้การเลือกส่วนประกอบง่ายขึ้นซีรีส์รวมถึงกลุ่มเช่น E12 และ E96 แสดงถึงจำนวนความต้านทานที่เกิดขึ้นจริง

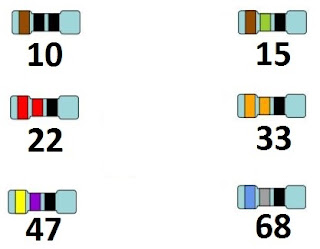

รูปที่ 5: ค่าตัวต้านทาน E6

การยึดมั่นของตัวต้านทาน 330-OHM ต่อมาตรฐาน E-Series ทำให้มั่นใจได้ว่าประสิทธิภาพที่สอดคล้องกันแม้ภายใต้สภาวะที่แตกต่างกันเช่นอุณหภูมิหรือการเปลี่ยนแปลงแรงดันไฟฟ้ามันใช้ในงานตั้งแต่การ จำกัด กระแสไฟฟ้าไปจนถึงระบบ LED ไปยังระบบที่ซับซ้อนมากขึ้นเช่นการประมวลผลสัญญาณหรือการควบคุมพลังงานการรวมไว้ใน E-Series ยังทำให้มีอยู่อย่างกว้างขวางลดต้นทุนและการผลิต

e-series	ความอดทน (%)	แอปพลิเคชัน	มีอยู่ใน 330 โอห์ม
E6	± 20	อุปกรณ์อิเล็กทรอนิกส์ทั่วไป
E12	± 10	อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
E24	± 5	อุปกรณ์ที่มีความแม่นยำ
E48	± 2	อุปกรณ์สื่อสาร
E96	± 1	อิเล็กทรอนิกส์อุตสาหกรรม
E192	± 0.5 หรือ± 0.25	เครื่องมือวัด

แถบสีตัวต้านทาน 330 โอห์ม

สองวงแรกแสดงตัวเลขที่สำคัญที่สามคือตัวคูณและที่สี่คือความอดทนในตัวต้านทานที่มีหกแถบหนึ่งอันสุดท้ายแสดงค่าสัมประสิทธิ์อุณหภูมิโดยบอกคุณว่าความต้านทานอาจเปลี่ยนแปลงได้ตามอุณหภูมิเท่าใด

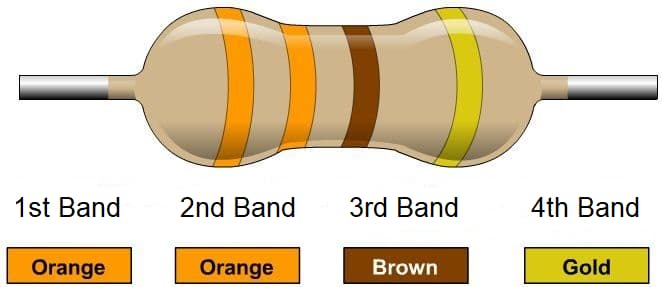

รูปที่ 6: 330 OHM BANDS สีตัวต้านทานโอห์ม

หมายเลขวงดนตรี	การทำงาน	สี	ค่า
1	ตัวเลขที่ 1	ส้ม	3
2	หลัก 2nd	ส้ม	3
3	ตัวคูณ	สีน้ำตาล	x 10
4	ความอดทน	ทอง (หรือเงิน)	± 5% (± 10% สำหรับเงิน)
			มูลค่ารวม: 330 ± 5% Ω

ผลกระทบของความอดทนในตัวต้านทาน 330 โอห์ม

ความอดทนของตัวต้านทานแสดงให้เห็นว่าความต้านทานที่แท้จริงของมันอาจแตกต่างจากค่าที่เขียนลงบนมันมากน้อยเพียงใดและทำนายว่ามันจะทำงานอย่างไรในวงจรสำหรับตัวต้านทาน 330 โอห์มความอดทนคือ± 5% หรือ± 10%ซึ่งหมายความว่าตัวต้านทาน 330 โอห์มอาจมีความต้านทานระหว่าง 313.5 โอห์มและ 346.5 โอห์มที่มีความอดทน± 5% หรือระหว่าง 297 โอห์มและ 363 โอห์มด้วยความอดทน± 10%

รูปที่ 7: 330 ความอดทนต่อตัวต้านทานโอห์ม

ในขณะที่การเปลี่ยนแปลงเหล่านี้อาจดูเล็ก แต่พวกเขาสามารถส่งผลกระทบต่อการทำงานของวงจรในบางวงจรความแตกต่างเล็กน้อยในการต่อต้านไม่สำคัญ แต่ในวงจรที่ละเอียดอ่อนเช่นที่ใช้สำหรับการประมวลผลสัญญาณหรือการวัดที่แม่นยำแม้การเปลี่ยนแปลงเล็กน้อยอาจส่งผลกระทบต่อกระแสแรงดันไฟฟ้าและประสิทธิภาพโดยรวมตัวอย่างเช่นในตัวแบ่งแรงดันไฟฟ้าแรงดันเอาต์พุตอาจเปลี่ยนแปลงได้มากพอที่จะส่งผลกระทบต่อส่วนอื่น ๆ ของวงจรหรือลดความแม่นยำ

การเปรียบเทียบตัวต้านทาน 4 แบนด์, 5 แบนด์และ 6 แบนด์ 330 โอห์ม

การเลือกตัวต้านทานระหว่าง 4 แบนด์, 5 แบนด์หรือ 6 แบนด์ 330 โอห์มขึ้นอยู่กับระดับความแม่นยำและรายละเอียดสำหรับแอปพลิเคชันของคุณตัวต้านทานสี่แบนด์นั้นเพียงพอสำหรับวัตถุประสงค์ทั่วไปในขณะที่ตัวต้านทาน 5 แบนด์และ 6 แบนด์ให้ความแม่นยำและข้อมูลเกี่ยวกับค่าสัมประสิทธิ์อุณหภูมิที่สมบูรณ์แบบสำหรับระบบอิเล็กทรอนิกส์ที่มีความแม่นยำสูงหรือละเอียดอ่อน

วงดนตรี	4 วง ตัวต้านทาน	5 วง ตัวต้านทาน	6 วงดนตรี ตัวต้านทาน
ที่ 1	สีส้ม - 3 (หลัก 1)	สีส้ม - 3 (หลัก 1)	สีส้ม - 3 (หลัก 1)
ที่ 2	สีส้ม - 3 (หลัก 2)	สีส้ม - 3 (หลัก 2)	สีส้ม - 3 (หลัก 2)
ที่ 3	บราวน์ - x 10 (ตัวคูณ)	สีดำ - 0 (ตัวเลขที่ 3)	สีดำ - 0 (ตัวเลขที่ 3)
ที่ 4	ความอดทน (± %)	ดำ - x 1 (ตัวคูณ)	ดำ - x 1 (ตัวคูณ)
ที่ 5	N/A	ความอดทน (± %)	ความอดทน (± %)
ที่ 6	N/A	N/A	ค่าสัมประสิทธิ์อุณหภูมิ (ppm/° C)

ตัวต้านทาน 4 แบนด์ 330 โอห์ม

รหัสสี 4 แบนด์เป็นวิธีดั้งเดิมสำหรับการระบุค่าตัวต้านทานและความทนทานมันประกอบด้วยสี่แถบสีสองแถบแรกแสดงถึงตัวเลขที่สำคัญของค่าความต้านทานแถบที่สามหมายถึงตัวคูณและแถบที่สี่ระบุระดับความอดทน

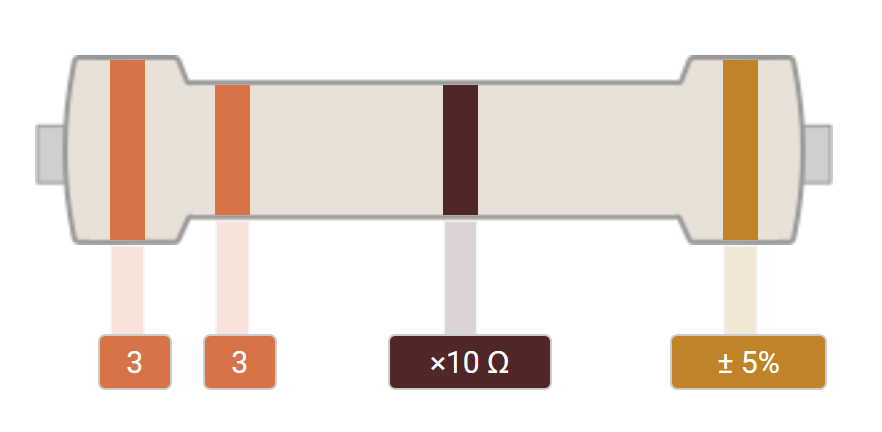

รูปที่ 8: ตัวต้านทาน 4 แบนด์ 330 โอห์ม

รหัสสี: สีส้ม, สีส้ม, สีน้ำตาลและสีทองหรือเงิน

วงแรก (สีส้ม) หมายถึงหมายเลข 3

แถบที่สอง (สีส้ม) ยังแสดงถึงหมายเลข 3

วงดนตรีที่สาม (สีน้ำตาล) เป็นตัวคูณของ 10

วงดนตรีที่สี่ไม่ว่าจะเป็นทองคำหรือเงินแสดงถึงความอดทนทองคำแสดงถึงความอดทน± 5%ในขณะที่เงินระบุ± 10%

ตัวต้านทาน 5 วง 330 โอห์ม

รหัสสี 5 แบนด์เพิ่มระดับความแม่นยำเพิ่มเติมเมื่อเทียบกับรหัส 4 แบนด์โดยรวมตัวเลขเพิ่มเติมสำหรับค่าความต้านทานวิธีนี้ใช้สำหรับแอปพลิเคชันที่แม่นยำยิ่งขึ้นเนื่องจากมีสามหลักที่สำคัญ

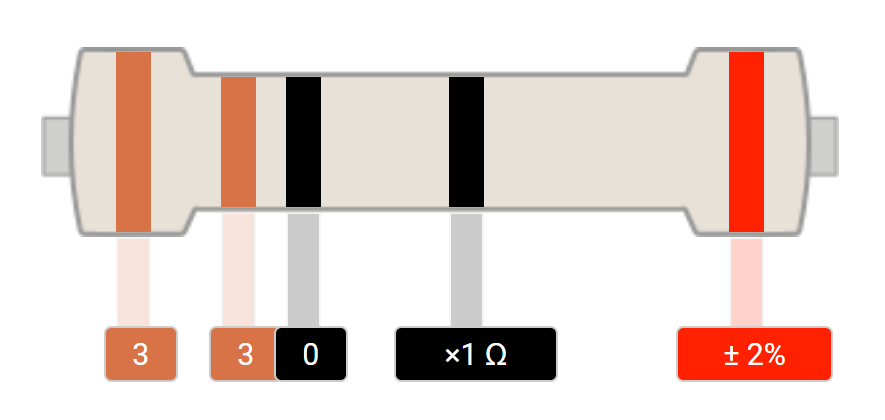

รูปที่ 9: ตัวต้านทาน 5 แบนด์ 330 โอห์ม

รหัสสี: สีส้ม, ส้ม, ดำ, ดำ, น้ำตาลหรือสีแดง

วงแรก (สีส้ม) หมายถึงหมายเลข 3

แถบที่สอง (สีส้ม) ยังแสดงถึงหมายเลข 3

วงดนตรีที่สาม (สีดำ) หมายถึงหมายเลข 0 ให้ 330

วงดนตรีที่สี่ (สีดำ) เป็นตัวคูณ 1 ซึ่งหมายถึงความต้านทานยังคงอยู่ที่ 330 โอห์ม

วงดนตรีที่ห้าไม่ว่าจะเป็นสีน้ำตาลหรือสีแดงแสดงถึงความอดทนสีน้ำตาลหมายถึงความอดทน± 1%ในขณะที่สีแดงหมายถึง± 2%

ตัวต้านทาน 6 วง 330 โอห์ม

รหัสสี 6 แบนด์สร้างขึ้นบนระบบ 5 แบนด์โดยการเพิ่มแถบที่หกเพื่อแสดงค่าสัมประสิทธิ์อุณหภูมิข้อมูลเพิ่มเติมนี้ช่วยในการทำความเข้าใจว่าการต่อต้านอาจเปลี่ยนแปลงได้อย่างไรกับความผันผวนของอุณหภูมิสำหรับสภาพแวดล้อมที่ละเอียดอ่อนหรือมีความน่าเชื่อถือสูง

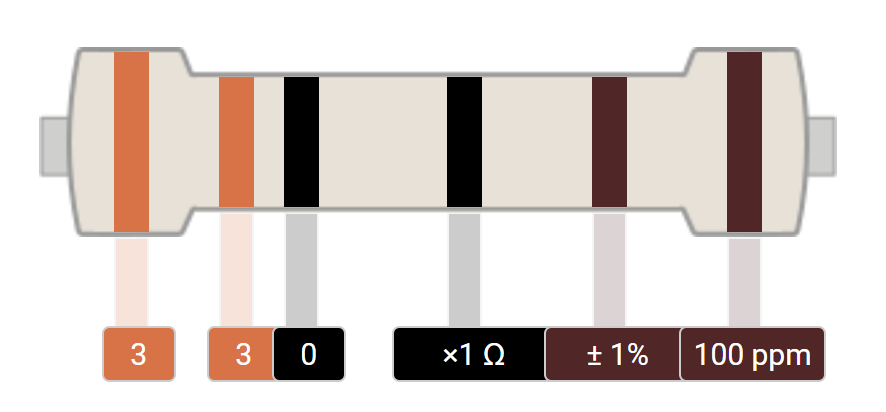

รูปที่ 10: ตัวต้านทาน 6 แบนด์ 330 โอห์ม

รหัสสี: สีส้ม, ส้ม, ดำ, ดำ, น้ำตาล, น้ำตาล

สามวงแรก (สีส้ม, สีส้ม, สีดำ) เป็นตัวเลข 330

วงดนตรีที่สี่ (สีดำ) เป็นตัวคูณ 1 ดังนั้นความต้านทานยังคงเป็น 330 โอห์ม

แถบที่ห้า (สีน้ำตาล) หมายถึงความอดทน± 1%

แถบที่หก (สีน้ำตาล) หมายถึงค่าสัมประสิทธิ์อุณหภูมิ 100 ppm/° C (ส่วนต่อล้านต่อองศาเซลเซียส) มันหมายถึงความต้านทานสามารถเปลี่ยนแปลงได้ 100 โอห์มทุกล้านโอห์มหากอุณหภูมิเปลี่ยน 1 ° C

แอปพลิเคชันของตัวต้านทาน 330 โอห์ม

•การ จำกัด ปัจจุบัน: สิ่งนี้จะช่วยปกป้อง LED จากกระแสมากเกินไปที่สามารถทำลายพวกเขาหรือทำให้ชีวิตของพวกเขาสั้นลงการใช้ค่าตัวต้านทาน 330 โอห์มช่วยให้ไฟ LED ปลอดภัยเมื่อเชื่อมต่อกับแหล่งพลังงานเช่น 5V หรือ 3.3V

•หมุด GPIO: ในวงจรที่มีไมโครคอนโทรลเลอร์มีตัวต้านทาน 330 โอห์มถูกใช้เพื่อให้พิน GPIO มีความเสถียรเมื่อไม่ได้ใช้งานอย่างแข็งขันและทำให้สัญญาณคงที่

•การปรับสภาพสัญญาณ: ตัวต้านทานเหล่านี้ยังใช้ในตัวแปรแรงดันไฟฟ้าเพื่อลดแรงดันไฟฟ้าเพื่อให้ตรงกับส่วนอื่น ๆ ของความต้องการวงจรและทำให้มั่นใจว่าทุกอย่างทำงานร่วมกันได้อย่างถูกต้อง

รูปที่ 11: 330 ohm ตัวต้านทาน

•เวลาและการกรอง: จับคู่กับตัวเก็บประจุตัวต้านทาน 330 โอห์มสามารถทำให้แรงดันไฟฟ้าเพิ่มขึ้นสัญญาณรูปร่างหรือสร้างความล่าช้าเวลาทั้งหมดสำหรับการประมวลผลสัญญาณ

•การให้อคติทรานซิสเตอร์: ในวงจรแอมพลิฟายเออร์ตัวต้านทาน 330 โอห์มให้ปริมาณที่เหมาะสมของกระแสไฟฟ้าในทรานซิสเตอร์เพื่อให้แน่ใจว่าพวกเขาทำงานได้ดีที่สุด

•การสอบเทียบและการทดสอบ: ตัวต้านทานเหล่านี้สามารถใช้ในวงจรทดสอบตามที่รู้จักกันดีช่วยปรับเทียบเครื่องมือหรือดูว่าวงจรทำปฏิกิริยาอย่างไรภายใต้เงื่อนไขเฉพาะ

•ตัวต้านทานซีรีย์ฟิวส์: เมื่อใช้กับฟิวส์หรืออุปกรณ์ป้องกันตัวต้านทาน 330 โอห์ม จำกัด กระแสเริ่มต้นของกระแสเริ่มต้นเพิ่มการป้องกันพิเศษสำหรับการลัดวงจรหรือแรงดันไฟฟ้าแหลม

บทสรุป

ตัวต้านทาน 330 โอห์มทำหน้าที่หลักทั้งในอุปกรณ์อิเล็กทรอนิกส์ที่เรียบง่ายและซับซ้อนแถบสีและฟังก์ชั่นที่อ่านง่ายในการควบคุมสัญญาณและการหารแรงดันไฟฟ้าทำให้มันมีค่าสำหรับการทำงานของวงจรที่เหมาะสมตามมาตรฐาน E-Series ทำให้มั่นใจได้ว่าตัวต้านทานเหล่านี้มีคุณสมบัติตรงตามข้อกำหนดที่แม่นยำสำหรับการใช้งานที่เชื่อถือได้ความอดทนเป็นสิ่งสำคัญสำหรับวิศวกรในการทำให้วงจรมีความแม่นยำมากขึ้นโดยเฉพาะอย่างยิ่งในการตั้งค่าที่ละเอียดอ่อนเมื่อเทคโนโลยีก้าวไปข้างหน้าการรู้ชิ้นส่วนเช่นตัวต้านทาน 330 โอห์มยังคงเป็นประโยชน์บทความนี้อธิบายรหัสสีและมาตรฐานของมันเพื่อเน้นคุณค่าของมันในทั้งอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยและวิศวกรรมพื้นฐาน

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. 330 โอห์มมีกี่โวลต์?

โอห์มไม่ได้ระบุโวลต์แทนพวกเขาวัดความต้านทานแรงดันไฟฟ้าข้ามตัวต้านทาน 330 โอห์มขึ้นอยู่กับกระแสที่ไหลผ่านตามกฎของโอห์ม: v = i × rตัวอย่างเช่นด้วยกระแส 10 mA (0.01 A) แรงดันไฟฟ้าทั่วตัวต้านทานจะเป็น 0.01 A × 330 โอห์ม = 3.3 V

2. ต้องใช้ตัวต้านทาน 330 โอห์มกี่คู่ขนานกัน?

ความต้านทานรวมของตัวต้านทานในแบบขนานจะได้รับโดย rtotal = 1/((1/r1+1/r2+⋯))เพื่อค้นหาจำนวนตัวต้านทาน 330 โอห์มที่จำเป็นเพื่อให้ได้ความต้านทานที่ต้องการสูตรนี้ใช้ตัวอย่างเช่นเพื่อให้ได้ 110 โอห์มจำเป็นต้องมีตัวต้านทาน 330 โอห์มสามแบบขนานกัน

3. วัตต์ขั้นต่ำที่จำเป็นสำหรับ 330 โอห์มคืออะไร?

ข้อกำหนดของวัตต์ขึ้นอยู่กับการกระจายพลังงานซึ่งคำนวณเป็น p = i2 × rหากตัวต้านทานมี 10 mA ดังนั้น p = (0.01 A) 2 × 330 โอห์ม = 0.033Wโดยทั่วไปแล้วตัวต้านทาน 1/4 วัตต์จะเพียงพอเนื่องจากมีอัตรากำไรขั้นต้นที่ปลอดภัย

4. ทำไมต้องใช้ตัวต้านทาน 330 โอห์มพร้อมไฟ LED?

ตัวต้านทาน 330 โอห์มมักใช้กับ LED เพื่อ จำกัด กระแสที่ไหลผ่าน LED ปกป้องจากกระแสเกินที่อาจสร้างความเสียหายได้ตัวอย่างเช่นด้วยแรงดันไปข้างหน้า 2 V สำหรับ LED และแรงดันไฟฟ้า 5 V ตัวต้านทานทำให้มั่นใจได้ว่ามีเพียงประมาณ 9 Ma ไหลผ่านที่ปลอดภัยสำหรับ LED มาตรฐานส่วนใหญ่

5. คุณติดตั้งตัวต้านทาน 330 โอห์มได้อย่างไร?

ในการติดตั้งตัวต้านทาน 330 โอห์มก่อนอื่นให้ระบุขั้วและการเชื่อมต่อของส่วนประกอบวงจรของคุณตัวต้านทานไม่ได้ขั้วดังนั้นพวกเขาจึงสามารถเชื่อมต่อได้ในทิศทางใดทิศทางหนึ่งบัดกรีตัวต้านทานจะนำไปสู่จุดที่ถูกต้องบนแผงวงจรหรือบิดไปรอบ ๆ ส่วนประกอบนำไปสู่หากใช้เขียงหั่นขนมทำให้มั่นใจได้ว่าการเชื่อมต่อที่มั่นคงและมั่นคงโดยไม่ต้องเน้นไปที่โอกาสในการขาย

6. ความแตกต่างระหว่างตัวต้านทาน 330 โอห์มกับตัวต้านทาน 300K คืออะไร?

ความแตกต่างคือค่าความต้านทานของพวกเขา;ตัวต้านทาน 330 โอห์มมีความต้านทานต่ำกว่ามากเมื่อเทียบกับตัวต้านทาน 300K (300,000 โอห์ม)ส่งผลให้เกิดความสามารถในการจัดการปัจจุบันที่แตกต่างกันตัวต้านทาน 330 โอห์มใช้สำหรับการใช้งานแรงดันไฟฟ้าต่ำเช่นวงจร LED ในขณะที่ตัวต้านทาน 300K อาจใช้ในการปรับสภาพสัญญาณหรืออุปกรณ์อิเล็กทรอนิกส์ที่มีความไว
