คู่มือที่ครอบคลุมถึงทรานซิสเตอร์ BD140

ทรานซิสเตอร์ BD140 PNP เป็นรากฐานที่สำคัญของอุปกรณ์อิเล็กทรอนิกส์ขนาดกลางที่มีการเฉลิมฉลองสำหรับการออกแบบที่แม่นยำและการยอมรับอย่างกว้างขวางในอุตสาหกรรมต่างๆเดิมทีพัฒนาโดยฟิลลิปส์และผลิตโดยผู้ผลิตชั้นนำเช่นในเซมิคอนดักเตอร์, STMICROELTRONICS และ Samsung, BD140 ได้แกะสลักช่องในการใช้งานเสียงเนื่องจากคะแนนความถี่สูง 160MHzความสามารถรอบตัวความน่าเชื่อถือและประสิทธิภาพที่มีประสิทธิภาพทำให้เป็นตัวเลือกที่ต้องการจากเครื่องขยายเสียงและไดรเวอร์มอเตอร์ไปจนถึงเครื่องมือการศึกษาและระบบอุตสาหกรรม BD140 ยังคงแสดงให้เห็นถึงบทบาทที่จำเป็นในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย

แคตตาล็อก

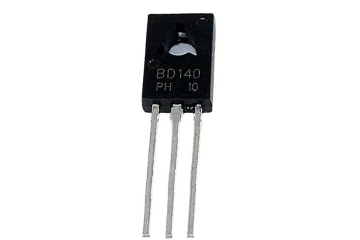

ภาพรวมทรานซิสเตอร์ BD140

ที่ BD140 เป็นทรานซิสเตอร์ PNP ที่ใช้พลังงานจากซิลิกอนที่ปรับได้สูงซึ่งส่วนใหญ่ใช้ในแอมพลิฟายเออร์เสียงและวงจรไดรเวอร์แบบกึ่งเสริมตั้งอยู่ในแพ็คเกจ TO-126 มันควบคุมปัจจุบันได้สูงถึง 1.5A ทำให้เหมาะสำหรับงานเช่นการขับขี่รีเลย์ไฟ LED และมอเตอร์แรงดันไฟฟ้าที่มีความสามารถและแรงดันไฟฟ้าของตัวสะสมซึ่งเป็นจุดสูงสุดที่ 80V ทำให้มั่นใจได้ว่าการใช้งานที่มีความเชี่ยวชาญในแอปพลิเคชันเสียงด้วยแรงดันความอิ่มตัวของ -0.5V และอัตราการกระจายพลังงานที่ 12.5W ประสิทธิภาพในวงจรเสียงจะได้รับการปรับปรุงอย่างโดดเด่นปัจจัยการขยายปัจจุบันของทรานซิสเตอร์นี้เรียกว่าเบต้าช่วงระหว่าง 40 และ 160 ในขณะที่แรงดันไฟฟ้าพื้นฐานถึงสูงสุด 5V ทำให้มั่นใจได้ว่ามันจะรวมเข้ากับระบบฝังตัวที่ต้องการฟังก์ชั่นระดับตรรกะคุณสามารถเลือก BD140 สำหรับความสมดุลที่เชื่อถือได้ระหว่างประสิทธิภาพการใช้พลังงานและประสิทธิภาพโดยเฉพาะอย่างยิ่งในการกำหนดค่าวงจรขนาดกะทัดรัด

รายละเอียดการเปลี่ยนแปลงการปฏิบัติงาน

ทรานซิสเตอร์ BD140 PNP แสดงให้เห็นถึงความสามารถในการปรับตัวที่ยอดเยี่ยมทำให้เกิดขึ้นได้ในสถานการณ์ที่หลากหลายเมื่อแรงดันไฟฟ้าบวกถูกนำไปใช้กับฐานการทำงานระหว่างตัวสะสมและตัวส่งสัญญาณหยุด;ในทางกลับกันการลบแรงดันไฟฟ้านี้อนุญาตให้ไหลผ่านไฟฟ้าทรานซิสเตอร์อำนวยความสะดวกในกระแสสูงสุดของ 1.5A ผ่านเส้นทางของตัวรวบรวมอีสเตอร์เพื่อให้ถึงความอิ่มตัวเกินระดับปัจจุบันนี้สามารถประนีประนอมความสมบูรณ์ของวงจรการย้ายเข้าสู่โหมดการตัดทรานซิสเตอร์จะปลดโดยการหยุดกระแสพื้นฐานซึ่งหยุดการไหลของกระแสไฟฟ้าได้อย่างมีประสิทธิภาพคุณสามารถให้ความสำคัญกับความสามารถนี้สำหรับบทบาทในการป้องกันกระแสเกินซึ่งเป็นกุญแจสำคัญในการปกป้ององค์ประกอบวงจรที่ใช้งานกับภัยคุกคามที่อาจเกิดขึ้นคุณลักษณะความปลอดภัยโดยธรรมชาตินี้มีส่วนร่วมในการรักษาอายุการใช้งานที่ยืนยาวและประสิทธิภาพของระบบอิเล็กทรอนิกส์ที่ซับซ้อน

การกำหนดค่าพินของทรานซิสเตอร์ BD140

หมายเลขพิน	ชื่อพิน	คำอธิบาย
PIN-1	ผู้ปล่อย	การไหลของกระแสไฟฟ้าจะไหลผ่านเทอร์มินัลนี้ และมักจะเชื่อมต่อกับ GND
PIN-2	นักสะสม	กระแสไหลผ่านเทอร์มินัลนี้และปกติ เชื่อมต่อกับโหลด
PIN-3	ฐาน	เทอร์มินัลนี้ควบคุมการมีอคติของทรานซิสเตอร์และใช้ เพื่อเปิด/ปิดทรานซิสเตอร์

คุณสมบัติและข้อกำหนดของทรานซิสเตอร์ BD140

คุณสมบัติ/ข้อมูลจำเพาะ	รายละเอียด
ประเภททรานซิสเตอร์	PNP
ติดต่อชุบ	ดีบุก
ประเภทการติดตั้ง	ผ่านรู
จำนวนพิน	3
วัสดุองค์ประกอบทรานซิสเตอร์	ซิลิคอน
ขนาด (l x h x w)	7.8 มม. x 10.8 มม. x 2.7 มม.
การใช้งาน	อุปกรณ์ปัจจุบันปานกลางสำหรับวงจรไฟฟ้าขนาดกลาง
มูลค่ากำไร (HFE)	25 ถึง 250
Collector Current (IC)	-1.5a (ลบระบุว่าทรานซิสเตอร์ PNP)
ฐานปัจจุบัน (IB)	-0.5a
การกระจายพลังงาน (PD)	12.5W
ความถี่ในการเปลี่ยน (ft)	190MHz
อุณหภูมิทางแยก (TJ)	150 ° C
ประเภทแพ็คเกจ	ถึง -126 (รูปทรงสี่เหลี่ยมอีพ็อกซี่และพลาสติก)
แรงดันไฟฟ้าฐานสะสม (VCB)	-80V
แรงดันไฟฟ้านักสะสม (VCE)	-80V
แรงดันไฟฟ้าฐาน (VEB)	-80V
กระแสสะสมอย่างต่อเนื่อง (IC)	-1.5a
ฐานปัจจุบัน (IB)	-0.5a
แรงดันไฟฟ้าเบี่ยงเบนอิมิตเตอร์ (VBE)	-5V
ทรานซิสเตอร์เทียบเท่า	BD170- BD140G, BD180, BD790, BD231, BD792, BD238G- MJE702- MJE171
ทรานซิสเตอร์ NPN เสริม	BD139
หมายเหตุทดแทน	ต้องตรวจสอบแรงดันไฟฟ้าและค่าปัจจุบันก่อน แทนที่ด้วยเทียบเท่า

ขั้นตอนการใช้ทรานซิสเตอร์ BD140 อย่างปลอดภัย

การใช้ทรานซิสเตอร์ BD140 อย่างปลอดภัยและมีประสิทธิภาพนั้นเกี่ยวข้องกับการให้ความสนใจกับขอบเขตการปฏิบัติงานอย่างมากซึ่งจะช่วยเพิ่มประสิทธิภาพและความทนทานโดดเด่นในการใช้งานที่ดีที่สุดคือการทำงานภายใต้เกณฑ์แรงดันไฟฟ้า 80V ซึ่งเป็นวิธีปฏิบัติที่ป้องกันส่วนประกอบจากอันตรายที่อาจเกิดขึ้นหรือความผิดปกติ

•การรักษาแรงดันไฟฟ้าให้ต่ำกว่า 80V เป็นสิ่งจำเป็นเกณฑ์นี้เป็นสัญลักษณ์ของระดับที่ยั่งยืนสูงสุดที่รับรองความสอดคล้องในขณะที่หลีกเลี่ยงความเครียดทางไฟฟ้าข้อมูลเชิงลึกเกี่ยวกับวิธีการควบคุมแรงดันไฟฟ้ามีประโยชน์การใช้ส่วนประกอบต่าง ๆ เช่นตัวแบ่งแรงดันไฟฟ้าหรือวงจรเรียงกระแสสามารถช่วยจัดการความผันผวนซึ่งเป็นวิธีการที่มักจะเชื่อถือได้ในการตั้งค่าที่ท้าทาย

•การจัดการความร้อนอย่างมีประสิทธิภาพยังคงเป็นแบบไดนามิกการใช้เครื่องระบายความร้อนที่เหมาะสมเป็นเครื่องมือในการกระจายความร้อนอย่างเชี่ยวชาญมิติและวัสดุของอ่างล้างจานควรถูกกำหนดโดยภาระความร้อนที่คาดการณ์ไว้และการกระจายพลังงานของทรานซิสเตอร์คุณสามารถใช้การวางความร้อนเพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อนการปรับเปลี่ยนที่เพิ่มขึ้นซึ่งสามารถเพิ่มประสิทธิภาพและยืดอายุการใช้งานได้อย่างชัดเจน

•การใช้ตัวต้านทานฐานที่เหมาะสมนั้นร้ายแรงสำหรับการควบคุมกระแสพื้นฐานและสร้างความมั่นใจว่าการทำงานที่มั่นคงคำนวณค่าตัวต้านทานตามความเร็วการสลับที่ต้องการและความต้องการแอปพลิเคชันเฉพาะในระหว่างการสร้างต้นแบบคุณสามารถปรับพารามิเตอร์เหล่านี้ได้บ่อยครั้งเพื่อให้ได้ผลลัพธ์ที่ดีที่สุด

•การทำงานภายในสเปกตรัมอุณหภูมิ -55 ° C ถึง +150 ° C ทำให้มั่นใจได้ถึงความเสถียรและยามต่อการหลบหนีความร้อนการรับรู้ถึงอิทธิพลของสิ่งแวดล้อมกลยุทธ์การป้องกันเช่นฉนวนกันความร้อนหรือที่อยู่อาศัยที่ควบคุมสภาพภูมิอากาศอาจแนะนำให้ใช้สำหรับการใช้งานในสภาพแวดล้อมที่รุนแรงการจับองค์ประกอบเหล่านี้ของการควบคุมอุณหภูมิสามารถส่งเสริมการออกแบบที่แข็งแกร่งขึ้น

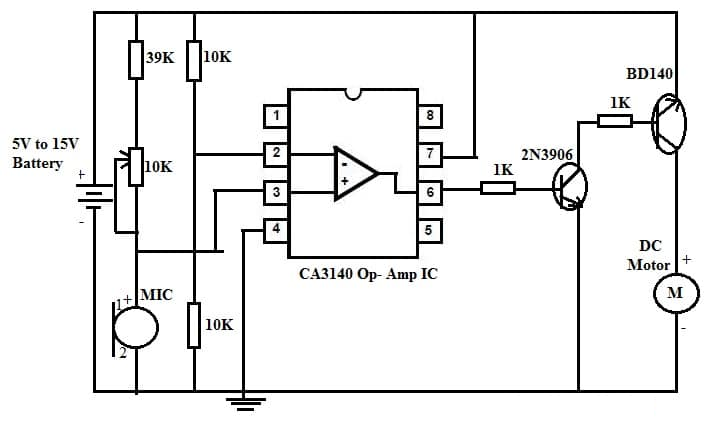

การควบคุมมอเตอร์ DC ที่เปิดใช้งานด้วย CA3140 IC และ BD140 ทรานซิสเตอร์

โลกที่เป็นนวัตกรรมของการควบคุมมอเตอร์ที่เปิดใช้งานเสียงแนะนำวิธีที่น่าสนใจในการจัดการมอเตอร์ผ่านตัวชี้นำการได้ยินนำไปสู่วิธีการนี้คือวงจรที่มี CA3140 IC ซึ่งนำความสามารถในการปรับตัวและความแม่นยำพื้นฐานสำหรับประสิทธิภาพที่ราบรื่นองค์ประกอบสำคัญ ได้แก่ :

•แหล่งจ่ายไฟผันแปร (แบตเตอรี่ 5V-15V)

- 2N3906 ทรานซิสเตอร์ NPN

- CA3140 เครื่องขยายเสียง (Op-AMP) IC

•มอเตอร์ DC

•ทรานซิสเตอร์ BD140

•ไมโครโฟนไฟฟ้า

•ตัวต้านทานรวมถึงตัวต้านทานตัวแปร 10K สำหรับการควบคุมความไว

CA3140 OP-AMP ทำงานในโหมดเปรียบเทียบโดยประมวลผลอินพุตเสียงจากไมโครโฟน Electretการกำหนดค่านี้ทำให้เหมาะสำหรับสถานการณ์ที่ต้องการการปรับตัวอย่างรวดเร็วเพื่อความผันผวนของเสียงผ่านการปรับความชำนาญความไวของตัวเปรียบเทียบสามารถปรับให้เหมาะกับการตอบสนองต่อความถี่หรือปริมาตรเฉพาะของการได้ยินซึ่งช่วยให้กลยุทธ์การควบคุมที่แน่นอน

BD140 และ 2N3906 ทำหน้าที่เป็นแอมป์สำหรับเอาต์พุตของ CA3140 ส่งพลังงานเพียงพอในการขับเคลื่อนมอเตอร์ DC ได้อย่างมีประสิทธิภาพการเลือกของพวกเขาขึ้นอยู่กับความสามารถในการจัดการระดับพลังงานปานกลางทำให้เหมาะสำหรับสถานการณ์แบบพกพาและแรงดันไฟฟ้าต่ำความเชี่ยวชาญในการใช้ทรานซิสเตอร์เหล่านี้สามารถเพิ่มอายุการใช้งานของวงจรและประสิทธิภาพผ่านการปรับเปลี่ยนอย่างพิถีพิถัน

การปรับใช้วงจรนี้สำหรับบุคคลที่มีความบกพร่องทางสายตาทำให้การโต้ตอบกับอุปกรณ์ไฟฟ้าลดความจำเป็นในการมีส่วนร่วมทางกายภาพหรือการควบคุมที่ซับซ้อนความสะดวกในการดำเนินงานนี้สามารถส่งผลกระทบอย่างลึกซึ้งต่อชีวิตประจำวันการผสมผสานการควบคุมเสียงที่เปิดใช้งานในของเล่นและหุ่นยนต์ช่วยยกระดับการมีส่วนร่วมของคุณผ่านการโต้ตอบที่เพิ่มขึ้นนอกเหนือจากการเปิดใช้งานอย่างง่ายวิธีนี้วางรากฐานสำหรับการออกแบบที่ก้าวหน้าซึ่งตัวชี้นำเสียงสามารถกระตุ้นลำดับที่ซับซ้อนในหุ่นยนต์ที่ตั้งโปรแกรมได้หรือของเล่นภาพเคลื่อนไหวประสบการณ์ในสาขาเหล่านี้เน้นถึงศักยภาพอันยิ่งใหญ่สำหรับการใช้เสียงเป็นอินเทอร์เฟซแบบไดนามิก

การใช้ทรานซิสเตอร์ BD140

ทรานซิสเตอร์ BD140 เป็นองค์ประกอบที่หลากหลายการค้นหาสถานที่ในแอพพลิเคชั่นอิเล็กทรอนิกส์ที่หลากหลายตั้งแต่ความพยายามทางการศึกษาไปจนถึงระบบอุตสาหกรรมที่ซับซ้อนบทบาทที่โดดเด่นทั้งในวงจรอะนาล็อกและไมโครคอนโทรลเลอร์รวมถึงโครงการ Arduino เน้นย้ำการปรับตัวด้วยความสามารถในการจัดการโหลดต่ำกว่า 1.5A ทรานซิสเตอร์นี้เก่งในการใช้งานรีเลย์ขนาดเล็กและมอเตอร์นอกจากนี้ยังมีการใช้งานบ่อยครั้งในเครื่องชาร์จแบตเตอรี่และไดรเวอร์มอเตอร์สถานการณ์ที่การจัดการพลังงานที่มั่นคงนั้นโดดเด่น

การเรียนรู้และอุปกรณ์อิเล็กทรอนิกส์เริ่มต้น

ในห้องเรียนและการประชุมเชิงปฏิบัติการทรานซิสเตอร์ BD140 แนะนำให้คุณรู้จักกับหลักการที่ดีที่สุดของอุปกรณ์อิเล็กทรอนิกส์ซึ่งเป็นวิธีที่จับต้องได้ในการสำรวจแนวคิดเช่นการขยายและการสลับเนื่องจากความสามารถในการใช้พลังงานปานกลาง

บริบทอุตสาหกรรม

ในขอบเขตอุตสาหกรรม BD140 แสดงให้เห็นถึงความน่าเชื่อถือในการใช้งานที่ต้องการกำลังไฟต่ำถึงปานกลางพบการใช้งานในแอมพลิฟายเออร์เสียงและไดรเวอร์ Hi-Fi เป็นประจำซึ่งความแม่นยำในคุณภาพเสียงเป็นแบบไดนามิกยิ่งไปกว่านั้นประสิทธิภาพในการสลับวงจรและแหล่งจ่ายไฟแสดงให้เห็นถึงยูทิลิตี้ที่ซับซ้อน

การใช้งานที่เป็นรูปธรรม

BD140 ส่องแสงในการใช้งานจริงเช่นวงจรทีวีและเฟรมเวิร์กอิเล็กทรอนิกส์ที่ซับซ้อนยิ่งขึ้นซึ่งวงจรเครื่องสั่นหลายตัวและไดรเวอร์รีเลย์เป็นพื้นฐานประสิทธิภาพและความน่าเชื่อถือในการจัดเรียงแสงจะเน้นย้ำถึงยูทิลิตี้ของมันในการขยายสัญญาณทรานซิสเตอร์รับรองความสมบูรณ์และความชัดเจนของสัญญาณมีบทบาทสำคัญในการสนับสนุนการสื่อสารและมาตรฐานการปฏิบัติงาน
