คู่มือที่ครอบคลุมถึง 1N4007 ไดโอด: pinout, ข้อมูลจำเพาะ, วงจรและการใช้งาน

ไดโอดเป็นพื้นฐานในอุปกรณ์อิเล็กทรอนิกส์ทำให้กระแสไหลในทิศทางเดียวในขณะที่ปิดกั้นในอีกทิศทางหนึ่งในหมู่พวกเขา 1N4007 โดดเด่นสำหรับความแข็งแกร่งของมันจัดการได้มากถึง 1,000v และ 1aโพสต์นี้นำเสนอไดโอด 1N4007 ครอบคลุมคุณสมบัติการทำงานและแอปพลิเคชันตั้งแต่การแปลง AC-TO-DC ในแหล่งจ่ายไฟไปจนถึงการป้องกันแรงดันไฟฟ้าสไปค์มันให้ความน่าเชื่อถือและประสิทธิภาพนอกจากนี้เราจะสำรวจทางเลือกอื่นเช่น 1N5408 และเคล็ดลับในการปกป้องไดโอดเพื่อเพิ่มอายุการใช้งานและประสิทธิภาพไม่ว่าจะเป็นระบบครัวเรือนหรืออุตสาหกรรมการทำความเข้าใจ 1N4007 สามารถเพิ่มความน่าเชื่อถือและประสิทธิภาพของวงจรของคุณ

แคตตาล็อก

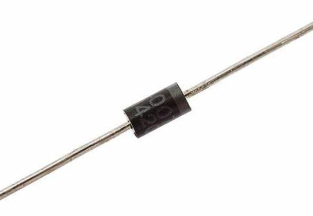

ภาพรวมของไดโอด 1N4007

ที่ 1N4007 ไดโอดโดดเด่นในซีรี่ส์ 1N400X สำหรับความเก่งกาจในการแปลง AC เป็น DC ในวงจรจ่ายไฟด้วยความสามารถในการจัดการกระแสไฟฟ้า 1 แอมป์กระแสย้อนกลับต่ำสุดที่ 5µA และความทนทานต่อแรงดันไฟฟ้าสูงถึง 1,000 โวลต์จึงเป็นตัวเลือกที่เชื่อถือได้สำหรับการออกแบบขนาดกะทัดรัดและมีประสิทธิภาพใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ในครัวเรือนการใช้งานอุตสาหกรรมและอะแดปเตอร์พลังงานไดโอดนี้ช่วยให้มั่นใจได้ว่าการแก้ไขที่มีประสิทธิภาพเปลี่ยนกระแสสลับเป็นกระแสตรงที่คงที่

มีชื่อเสียงในด้านความน่าเชื่อถือ 1N4007 เก่งในการปกป้องวงจรจากแรงดันไฟฟ้าแหลมและการป้องกันส่วนประกอบที่ละเอียดอ่อนภายใต้เงื่อนไขที่ต้องการความสามารถในการจัดการกับสถานการณ์แรงดันไฟฟ้าสูงทำให้ได้เปรียบอย่างชัดเจนเหนือไดโอดที่คล้ายกันซึ่งอาจอึกทึกครึกโครมภายใต้ภาระหนักการรวมกันของความยืดหยุ่นประสิทธิภาพและความสามารถรอบตัวทำให้ 1N4007 เป็นตัวเลือกที่ต้องการสำหรับคุณที่กำลังมองหาประสิทธิภาพที่เชื่อถือได้ในแอพพลิเคชั่นที่หลากหลาย

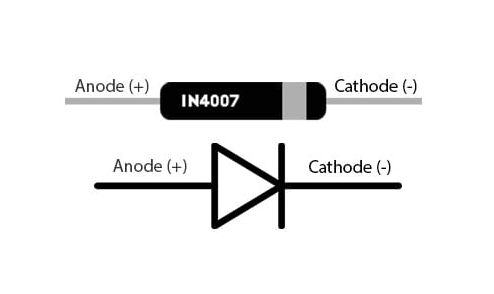

การกำหนดค่าพิน

เข็มหมุด	ชื่อ	คำอธิบาย
PIN 1	ขั้วบวก	กระแสไฟฟ้าเข้าสู่เทอร์มินัลนี้เสมอ
พิน 2	แคโทด	กระแสไฟฟ้าออกผ่านเทอร์มินัลนี้เสมอ

การทำงานของไดโอด 1N4007

สถานะไปข้างหน้าแบบลำเอียง - เปิดใช้งานการไหลของกระแสคงที่

ไดโอด 1N4007 มีบทบาทที่น่าทึ่งในวงจรอิเล็กทรอนิกส์ส่วนใหญ่เมื่อแรงดันไฟฟ้าจากขั้วบวกเกินกว่าแคโทดเงื่อนไขนี้ขับเคลื่อนไดโอดเข้าสู่สถานะที่มีอคติไปข้างหน้าซึ่งช่วยให้สามารถไหลในปัจจุบันที่เชื่อถือได้ซึ่งสามารถจัดการได้สูงสุด 1 แอมป์คุณลักษณะดังกล่าวให้ความเหมาะสมกับความเหมาะสมในการใช้งานที่เกี่ยวข้องกับกระแสต่ำถึงกลางเช่นวงจรจ่ายไฟและระบบแก้ไขแรงดันไฟฟ้าอุปกรณ์ที่ใช้ประโยชน์จากการป้อนข้อมูลไฟฟ้าอย่างต่อเนื่องและคาดการณ์ได้อย่างมากจากโหมดการทำงานนี้

สถานะย้อนกลับแบบอคติ - ทำหน้าที่เป็นอุปสรรคป้องกัน

เมื่อแรงดันไฟฟ้าที่แคโทดเหนือกว่าขั้วบวกไดโอดจะเปลี่ยนเป็นสถานะย้อนกลับในสถานการณ์นี้มันทำหน้าที่เหมือนอุปสรรคป้องกันการป้องกันทางเดินปัจจุบันและการป้องกันส่วนประกอบที่ละเอียดอ่อนจากอันตรายที่อาจเกิดขึ้นของกระแสน้ำที่ไม่ได้ควบคุมอย่างไรก็ตามความสามารถในการปิดกั้นกระแสไฟฟ้ามี จำกัดหากแรงดันย้อนกลับเกินจุดหนึ่งโดยเฉพาะเกินกว่าที่กำหนดสูงสุด 1,000 โวลต์ไดโอดเผชิญกับความเสี่ยงของการสลายการสังเกตขีด จำกัด ของแรงดันไฟฟ้าที่แนะนำจึงมีการใช้งานในการรักษาเสถียรภาพในการปฏิบัติงาน

คุณสมบัติและสเป็ค

คุณสมบัติ/ข้อมูลจำเพาะ	รายละเอียด
พิมพ์	Diode rectifier ที่มีเทอร์มินัลสองตัว
กระแสไปข้างหน้าโดยเฉลี่ย	1a
การกระจายพลังงาน	3 W
แรงดันไฟฟ้า RMS สูงสุด	700 V
ความจุทางแยก	โดยทั่วไป 15 pf
ย้อนกลับเวลาพักฟื้น	โดยทั่วไป 2.0 µs
ประเภทการติดตั้ง	ผ่านรู
ลดแรงดันไปข้างหน้า	ต่ำ
ความสามารถในปัจจุบันของไฟกระชาก	สูง
กระแสรั่วไหลและย้อนกลับ	ต่ำ
การปฏิบัติตาม ROHS	ใช่ ROHS-Complifent และ PB-Free
ประเภทแพ็คเกจ	DO-41
แรงดันย้อนกลับซ้ำสูงสุด	1,000 V
แรงดันไปข้างหน้า	1.1 V
กระแสส่งต่อที่ไม่ซ้ำซ้อนสูงสุด	30 a
ย้อนกลับกระแส	5 µa
ช่วงการทำงานและอุณหภูมิการจัดเก็บ	-55 ° C ถึง +175 ° C

ทางเลือกและไดโอดเทียบเท่า

สำหรับวงจรที่เกี่ยวข้องกับการจัดการน้อยกว่า 400V 1N4004 ไดโอดปรากฏตัวในฐานะนักแสดงที่เชื่อถือได้แบ่งปันแอตทริบิวต์ที่ได้รับความนิยมของ 1N4007 แม้ว่าจะปรับให้เหมาะกับความต้องการแรงดันไฟฟ้าที่ต่ำกว่าหากมีความจำเป็นสำหรับความจุ 600V การเลือกไฟล์ 1N4005 กลายเป็นเหตุผลเนื่องจากความคาดหวังของแรงดันไฟฟ้าเพิ่มขึ้นเป็น 800V, 1N4006 โดดเด่นสำหรับความสามารถในการจัดการที่มีความเชี่ยวชาญในระดับที่สูงขึ้นนี้

ไดโอดทางเลือกสำหรับแรงดันไฟฟ้าที่สูงขึ้น

เมื่อขุดลงในการเปลี่ยนไดโอดสำหรับการตั้งค่าที่เข้มงวดมากขึ้นตั้งแต่ 800V ถึง 1,000V ทางเลือกบางอย่างตอบสนองความต้องการเหล่านี้อย่างหรูหราไดโอดเช่น HER158, HER208, FR107, และ FR207 กลายเป็นสิ่งทดแทนที่แข็งแกร่งทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้แม้ภายใต้สภาวะแรงดันไฟฟ้าที่สูงขึ้น

การทดแทนไดโอดที่เทียบเท่าที่ 1,000V

สำหรับสถานการณ์ที่เรียกร้องค่าเทียบเท่าโดยตรงที่ 1,000V เกณฑ์ให้พิจารณาไดโอดเช่น EM51- 1N5399, หรือ EM52-ตัวเลือกเหล่านี้รักษาคุณสมบัติทางไฟฟ้าขั้นพื้นฐานในขณะเดียวกันก็ให้ความทนทานและประสิทธิภาพที่คล้ายกันหรือเพิ่มประสิทธิภาพ

ปกป้อง 1N4007 ในวงจร

เพื่อให้แน่ใจว่าไดโอด 1N4007 ยังคงเชื่อถือได้ในระยะเวลานานในขณะที่ดำเนินการอย่างเหมาะสมที่สุดขอแนะนำให้ทำงานที่แรงดันไฟฟ้าต่ำกว่าการจัดอันดับแรงดันไฟฟ้าย้อนกลับสูงสุดอย่างเห็นได้ชัดโดยเฉพาะอย่างยิ่งการบำรุงรักษาไดโอดในช่วง 30-40V ต่ำกว่า 1,000V สูงสุดของมันช่วยลดความเครียดในวัสดุเซมิคอนดักเตอร์ของไดโอดเพื่อส่งเสริมอายุการใช้งานที่ยาวนานวิธีการนี้คล้ายกับฟิลด์ต่างๆที่ส่วนประกอบทำงานต่ำกว่ากำลังการผลิตเต็มความสามารถสำหรับความทนทานและการทำงานที่ปลอดภัยเมื่อเวลาผ่านไป

การจัดการความแม่นยำในการโหลดและการเชื่อมต่อปัจจุบัน

การควบคุมโหลดอย่างระมัดระวังไม่เกิน 1a นั้นร้ายแรงเนื่องจากป้องกันการไหลของกระแสที่มากเกินไปซึ่งอาจทำให้เกิดความร้อนสูงเกินไปและความล้มเหลวของไดโอดในที่สุดการเชื่อมต่อวงจรจะต้องแม่นยำและปลอดภัยลดความเสี่ยงของปัญหาที่เกี่ยวข้องกับเทอร์มินัลหลวมคุณมักจะเน้นถึงความสำคัญของเทคนิคการเดินสายที่แม่นยำเนื่องจากการเชื่อมต่อที่เชื่อถือได้มีประโยชน์สำหรับการรักษากระแสไฟฟ้าที่สอดคล้องกันภายในวงจร

การควบคุมอุณหภูมิเพื่อความเสถียรของไดโอด

อุณหภูมิมีผลต่อประสิทธิภาพและความเสถียรของไดโอดอย่างมีนัยสำคัญแม้ว่า 1N4007 สามารถทำงานได้ภายใน -55 ถึง +175 องศาเซลเซียส แต่ก็มีประโยชน์ในการรักษาช่วงอุณหภูมิปานกลางเพื่อหลีกเลี่ยงความเครียดจากความร้อนการจัดการความร้อนที่มีประสิทธิภาพสามารถเกี่ยวข้องกับการใช้ฮีทซิงค์และการระบายอากาศกลยุทธ์ทั่วไปในอุตสาหกรรมต่าง ๆ เพื่อให้แน่ใจว่าอุปกรณ์อิเล็กทรอนิกส์ทำงานได้อย่างราบรื่นโดยไม่ต้องมีความร้อนสูงเกินไป

การเลือกตัวต้านทานที่เหมาะสมสำหรับการควบคุมวงจร

การเลือกตัวต้านทานที่เหมาะสมเป็นกุญแจสำคัญในการควบคุมกระแสผ่านไดโอดอย่างมีประสิทธิภาพตัวต้านทานด้านขวาจะ จำกัด กระแสและตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าทั่วทั้งไดโอดจะอยู่ในช่วงการทำงานที่ปลอดภัยการปฏิบัตินี้สามารถเปรียบเทียบกับการใช้เครื่องมือที่เหมาะสมในสาขาต่าง ๆ เพื่อให้แน่ใจว่างานจะเสร็จสมบูรณ์อย่างมีประสิทธิภาพและปลอดภัยสะท้อนให้เห็นถึงความสำคัญของความแม่นยำและการสอบเทียบในการรักษาเสถียรภาพของระบบ

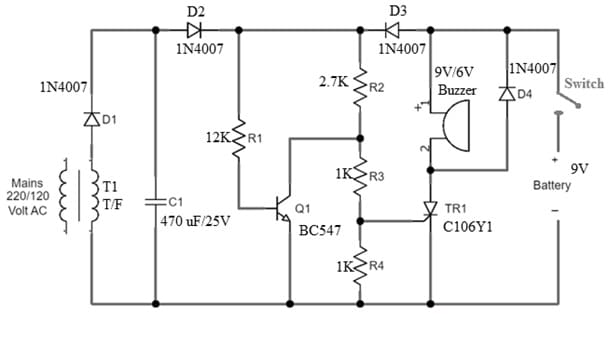

การอัพเกรดวงจรการแจ้งเตือนไฟฟ้าดับโดยใช้ไดโอด 1N4007

การสร้างระบบการแจ้งเตือนเพื่อตรวจจับการหยุดทำงานของพลังงานในบ้านหรือธุรกิจเกี่ยวข้องกับการสร้างสัญญาณเสียงผ่านสัญญาณกริ่งเมื่อพลังงานล้มเหลวส่วนประกอบที่นำไปสู่การตั้งค่านี้รวมถึงแหล่งจ่ายไฟแรงดันไฟ (220/120 โวลต์ A/C), ตัวเก็บประจุโพลาไรซ์ 470 UF/25V, thyristor C106Y1, ตัวต้านทาน (R1-12K, R2-2.7K, R3 และ R4 ที่ 1K แต่ละตัว), 1N4007 ไดโอด (D1 ถึง D4) สำหรับการแก้ไขกระแสไฟฟ้า, แบตเตอรี่ 9V, ทรานซิสเตอร์ BC547 และออด 9V/6Vการยึดมั่นอย่างระมัดระวังกับแผนภาพวงจรทำให้มั่นใจได้ว่าการเชื่อมต่อที่เหมาะสม

การดำเนินการวงจร

•วงจรเชื่อมโยงไปยังแหล่งจ่ายไฟหลักโดยใช้หม้อแปลงเพื่อปรับเปลี่ยนระดับแรงดันไฟฟ้า AC

•กระบวนการแก้ไขเริ่มต้นโดยไดโอด D1 ตามด้วยเอฟเฟกต์การปรับให้เรียบของตัวเก็บประจุ C1 ซึ่งรักษาฟังก์ชั่นส่วนประกอบที่เสถียร

•โดดเด่นกับฟังก์ชั่นของสัญญาณเตือนคือการมีปฏิสัมพันธ์ระหว่างทรานซิสเตอร์ Q1 และ thyristor TR1

•เมื่อระบบเปิดใช้งาน Q1 รักษาแรงดันไฟฟ้าไปยังเกตไทริสเตอร์ต่ำกว่าระดับการเปิดใช้งานทำให้การเตือนเงียบ

เมื่อมีการหยุดชะงักของพลังงานแล้วแบตเตอรี่ 9V ก็มีบทบาทสำคัญมันใช้อคติผ่าน D3 ซึ่งเริ่มต้น thyristor และต่อมาสัญญาณเตือนจะถูกเปิดใช้งานเพื่อหยุดและเตรียมระบบอย่างมีประสิทธิภาพสำหรับการใช้งานในภายหลังการรีเซ็ตด้วยตนเองจะทำได้โดยการตัดการเชื่อมต่อแบตเตอรี่โดยย่อด้วยสวิตช์ที่เชื่อมโยงกับ thyristorสิ่งนี้จะส่งคืนวงจรไปยังโหมดสแตนด์บายพร้อมสำหรับการลดลงของพลังงานครั้งต่อไป

ข้อดีและข้อเสีย

ผู้เชี่ยวชาญ

ไดโอด 1N4007 ถูกบันทึกไว้สำหรับการจัดการกระแสไฟกระชากจำนวนมากทำให้ใช้ในวงจรที่หันหน้าไปทางแรงดันไฟฟ้าสูงความทนทานในอุณหภูมิที่สูงขึ้นทำให้เหมาะสำหรับเงื่อนไขที่ท้าทายทำให้มั่นใจได้ว่าความน่าเชื่อถือและประสิทธิภาพที่ไม่เปลี่ยนแปลงภายใต้สถานการณ์ที่ยากลำบากไดโอดเป็นที่นิยมทางเศรษฐกิจเสนอยอดคงเหลือด้านต้นทุนที่เป็นประโยชน์โดยไม่มีการประนีประนอมแรงดันไปข้างหน้าลดลงช่วยเพิ่มประสิทธิภาพการใช้พลังงานโดยเฉพาะอย่างยิ่งในการใช้งานแหล่งจ่ายไฟกระตุ้นการใช้พลังงานอย่างยั่งยืนความสามารถในการจัดการกระแสไฟกระชากไปข้างหน้าสูงให้ความยืดหยุ่นเพิ่มขึ้นจากการหยุดชะงักของไฟฟ้าอย่างกะทันหันนอกจากนี้การรั่วไหลต่ำและกระแสย้อนกลับเป็นกุญแจสำคัญในการรักษาความสมบูรณ์ของวงจรโดยการป้องกันการไหลของกระแสไฟฟ้าที่ไม่คาดฝันการปฏิบัติตามมาตรฐาน ROHS และ PB-Free นั้นสอดคล้องกับบรรทัดฐานการกำกับดูแลเชิงนิเวศในกระบวนการเลือกส่วนประกอบสำหรับการออกแบบ 1N4007 มักจะโดดเด่นสำหรับการผสมผสานของความสามารถในการจ่ายและความสามารถทางเทคนิค

ข้อเสีย

แม้ว่าจะเป็นประโยชน์ แต่ 1N4007 ไดโอดมาพร้อมกับข้อ จำกัด บางประการความสามารถของแรงดันไฟฟ้าย้อนกลับที่ จำกัด อาจ จำกัด การใช้งานในวงจรที่จำเป็นต้องมีความอดทนต่อแรงดันไฟฟ้ามากขึ้นผลักดันให้คุณพิจารณาไดโอดทางเลือกในสถานการณ์ดังกล่าวกระแสการแบ่งตัวแบ่งที่ต่ำกว่าอาจเป็นอุปสรรคในการใช้งานที่เรียกร้องให้มีกระแสมากขึ้นเพื่อประสิทธิภาพที่เชื่อถือได้ความกังวลเกี่ยวกับการกระจายพลังงานอาจมีผลต่อการจัดการความร้อนภายในสภาพแวดล้อมที่ จำกัด หรือไวต่อความร้อนสนับสนุนกลยุทธ์การออกแบบที่ครอบคลุมเพื่อลดความร้อนสูงเกินไปและยืดอายุการใช้งานในขณะที่กระแสการรั่วไหลย้อนกลับเป็นสิ่งเล็กน้อย แต่สามารถท้าทายวงจรที่มีความแม่นยำสูงซึ่งความแม่นยำในทุก microamp นั้นมีแบบไดนามิกซึ่งจำเป็นต้องมีการทดสอบและการตรวจสอบอย่างเข้มงวดด้วยข้อ จำกัด เหล่านี้ในใจการตรวจสอบส่วนประกอบทางเลือกหรือส่วนประกอบเสริมอาจเป็นประโยชน์ในการบรรลุวัตถุประสงค์การออกแบบเป้าหมายในขณะที่ยังคงความซื่อสัตย์ประสิทธิภาพการเลือกส่วนประกอบที่เหมาะสมนั้นเกี่ยวข้องกับการกระทำที่ละเอียดอ่อนในการเล่นกลแปรี้เหล่านี้เพื่อให้มั่นใจว่าทั้งการทำงานและความน่าเชื่อถือตลอดชีวิตของอุปกรณ์

แอปพลิเคชันของไดโอด 1N4007

การแปลง AC เป็น DC

ไดโอด 1N4007 มีบทบาทที่น่าทึ่งในการเปลี่ยน AC เป็น DC ภายในแหล่งจ่ายไฟที่เป็นพื้นฐานของอุปกรณ์อิเล็กทรอนิกส์นับไม่ถ้วนใช้ในสาขาที่หลากหลายใช้สำหรับกระบวนการแก้ไขในแหล่งจ่ายไฟเครื่องแปลงและอินเวอร์เตอร์ด้วยการส่งอินพุต AC อย่างชำนาญไปยังเอาต์พุต DC ที่เสถียรทำให้เกิดการส่งมอบพลังงานที่เชื่อถือได้ไปยังวงจรอิเล็กทรอนิกส์การแปลงนี้เพิ่มความน่าเชื่อถือของอุปกรณ์การเพิ่มประสิทธิภาพประสิทธิภาพและการปกป้องวงจรอิเล็กทรอนิกส์ที่พวกเขาเป็นส่วนหนึ่งของ

การป้องกันและการกำกับดูแลแรงดันไฟฟ้า

นอกเหนือจากความสามารถในการเปลี่ยนแปลงแล้ว 1N4007 ยังช่วยเสริมกลไกการป้องกันและจัดการการควบคุมแรงดันไฟฟ้ามันขัดขวางแรงดันไฟฟ้าที่เป็นอันตรายอย่างมีประสิทธิภาพทำหน้าที่เป็นผู้พิทักษ์สำหรับวงจรตรรกะดิจิตอลฟังก์ชั่นของไดโอดนี้ในการหลีกเลี่ยงการเพิ่มขึ้นของแรงดันไฟฟ้านั้นใช้งานได้เพื่อรักษาความสมบูรณ์และการทำงานของส่วนประกอบที่ละเอียดอ่อนการมีส่วนร่วมของมันขยายไปสู่การควบคุมแรงดันไฟฟ้าในอะแดปเตอร์เครื่องชาร์จแบตเตอรี่และหน่วยงานกำกับดูแลแสดงให้เห็นถึงการบังคับใช้อย่างกว้างขวางในวงจรร่วมสมัย

ฟังก์ชั่นที่ปรับได้ในบริบทที่หลากหลาย

ความสามารถในการปรับตัวของ 1N4007 จะปรากฏผ่านการจ้างงานเป็นไดโอด flyback, ช่วยให้การหมุนเวียนในปัจจุบันดังนั้นการหลีกเลี่ยงแรงดันไฟฟ้าแหลมในโหลดอุปนัยมันมีบทบาทสำคัญในวงจรเรียงกระแสครึ่งคลื่นและคลื่นเต็มจำเป็นสำหรับการจัดการระบบแบตเตอรี่และการปลดปล่อยสัญญาณในแอพพลิเคชั่นเช่นการควบคุมมอเตอร์และตัวคูณแรงดันไฟฟ้าไดโอดปรับระดับแรงดันไฟฟ้าอย่างชำนาญเพื่อให้มั่นใจว่าการขนส่งพลังงานที่มีประสิทธิภาพความเก่งกาจของมันเห็นได้ชัดในความสามารถในการจัดการกับข้อกำหนดทางไฟฟ้าที่แตกต่างกัน

ยานยนต์และแสงสว่าง

ภายในภาคยานยนต์ 1N4007 เป็นเครื่องมือสำหรับการแปลง DC TO-DC และปกป้องกรอบไฟฟ้าที่สลับซับซ้อนเพื่อให้มั่นใจว่าการกระจายพลังงานที่แข็งแกร่งการใช้งานในการควบคุมแสงแสดงให้เห็นถึงความสามารถในการจัดการการไหลของไฟฟ้าและการรักษาประสิทธิภาพสูงสุดในการตั้งค่าแสงซึ่งส่วนใหญ่เป็นที่แสงสว่างอย่างรุนแรง

PDF แผ่นข้อมูล

1N4007 แผ่นข้อมูล:

1N4001-4007 datasheet.pdf
