คู่มือที่ครอบคลุมเกี่ยวกับ CD4051 multiplexer/demultiplexer IC

ยินดีต้อนรับสู่คู่มือของเราเกี่ยวกับ CD4051B ซึ่งเป็นอุปกรณ์สำคัญในการทำมัลติเพล็กซ์แบบอะนาล็อกและ demultiplexingในบทความนี้เราจะครอบคลุมวิธีการทำงานของ CD4051B รายละเอียดทางเทคนิคการใช้งานจริงและเคล็ดลับในการใช้ประโยชน์สูงสุดจากความสามารถของมันคู่มือนี้จะช่วยให้คุณเข้าใจว่า CD4051B ทำหน้าที่เป็นเครื่องมืออเนกประสงค์ในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยเพิ่มประสิทธิภาพและนวัตกรรมได้อย่างไร

แคตตาล็อก

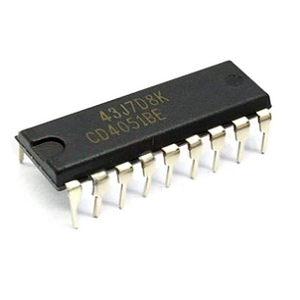

CD4051 คืออะไร?

ที่ CD4051 มีบทบาทสำคัญในโดเมนของมัลติเพล็กซ์แบบอะนาล็อกและ demultiplexingอุปกรณ์นี้มีความโดดเด่นด้วยความต้านทานต่ำและกระแสการรั่วไหลน้อยที่สุดมันมีแปดช่องทางข้างอินพุตควบคุมดิจิตอลสามอินพุตช่วยให้สามารถควบคุมการกำหนดค่าอินพุต/เอาต์พุตได้อย่างมากการเปิดใช้งานอินพุต (INH) ถูกรวมเข้ากับการเชื่อมต่อช่องทั้งหมดจากเอาต์พุตให้ความยืดหยุ่นและการควบคุมที่เพิ่มขึ้นในแอปพลิเคชันที่หลากหลายCD4051B แสดงให้เห็นถึงความสามารถในการดำเนินงานที่น่าทึ่งรองรับสัญญาณอะนาล็อกที่มีแรงดันไฟฟ้าสูงสุดถึงสูงสุดถึง 20 V และรองรับสัญญาณดิจิตอลตั้งแต่ 4.5 V ถึง 20 V ข้อกำหนดของแรงดันไฟฟ้าสำหรับ VDD, VSS และ VEE มีผลต่อช่วงของสัญญาณอะนาล็อกที่จัดการได้

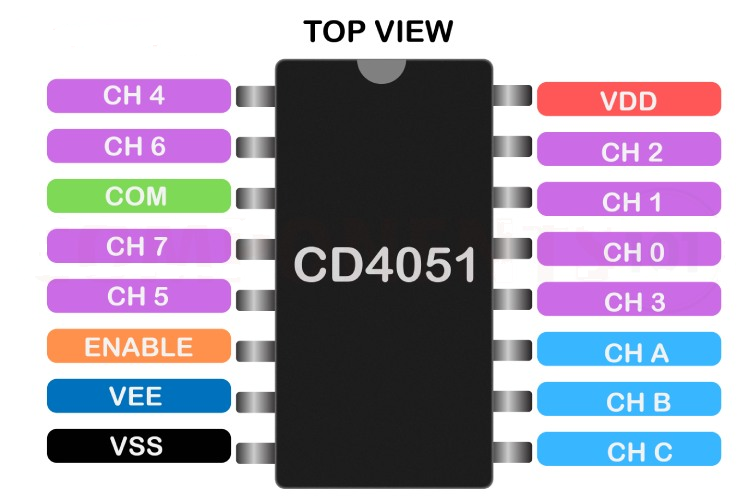

การกำหนดค่า PIN CD4051

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	CH 4 เข้า/ออก	ช่อง 4 เข้า/ออก
2	CH 6 ใน/ออก	ช่อง 6 ใน/ออก
3	com out/in	สามัญออก/ใน
4	CH 7 เข้า/ออก	ช่อง 7 เข้า/ออก
5	Ch 5 ใน/ออก	ช่อง 5 ใน/ออก
6	เหมือน	ปิดใช้งานทุกช่อง
7	ม้วน	อินพุตพลังงานเชิงลบ
8	VSS	พื้น
9	C	ช่องเลือก C
10	ข	ช่องทางเลือก B
11	อัน	ช่องทางเลือก
12	CH 3 ใน/ออก	ช่อง 3 เข้า/ออก
13	CH 0 เข้า/ออก	ช่อง 0 ใน/ออก
14	CH 1 เข้า/ออก	ช่อง 1 เข้า/ออก
15	CH 2 เข้า/ออก	ช่อง 2 เข้า/ออก
16	VDD	อินพุตพลังงานบวก

ผู้ผลิต CD4051

CD4051 ซึ่งเป็นวงจรบูรณาการที่ได้รับการยอมรับอย่างดี แต่เดิมพัฒนาโดย Texas Instruments ซึ่งปัจจุบันได้รับการเสนอโดย บริษัท ที่มีชื่อเสียงรวมถึง On Semiconductor, NXP Semiconductor และอุปกรณ์อะนาล็อกบริษัท เหล่านี้สร้างความมั่นใจในการจัดหาอย่างต่อเนื่องโดยการจัดหาเวอร์ชันที่เข้ากันได้อำนวยความสะดวกในการจัดหาซัพพลายเชนที่มีเสถียรภาพด้วยการเข้าถึงที่กว้างการมีส่วนร่วมของ บริษัท จำนวนมากในการสร้าง CD4051 เน้นย้ำถึงคุณค่าของการเข้าถึงส่วนประกอบที่ยั่งยืนภายใต้สภาวะตลาดที่แตกต่างกันเมื่อผู้ผลิตหลายรายมีส่วนร่วมศักยภาพของการหยุดชะงักในห่วงโซ่อุปทานจะลดลง

เทียบเท่ากับ CD4051

- CD4052

- CD4053

ทางเลือกสำหรับ CD4051

• 74HCT4851D

- MC14051B

- ADG408

คุณสมบัติ CD4051 IC

คุณสมบัติ	คำอธิบาย
ระดับสัญญาณกว้าง	ดิจิตอล: 3–20 V, อะนาล็อก: ≤ 20 VP-P
ความต้านทานต่ำ	125 Ω (ทั่วไป) ที่ VDD - VEE = 18 V
ความต้านทานสูง	± 100 PA (ทั่วไป) ที่ VDD - VEE = 18 V
การแปลงระดับตรรกะ	รองรับสัญญาณดิจิตอล 3–20 V
การจัดอันดับพารามิเตอร์	มีให้สำหรับ 5 V, 10 V และ 15 V
การทดสอบปัจจุบันที่เงียบสงบ	ทดสอบ 100% ที่ 20 V
กระแสอินพุตต่ำ	1 µA สูงสุดที่ 18 V;100 Na ที่ 25 ° C
ตัวเลือกแพ็คเกจ	นำเสนอในแพ็คเกจประเภทต่างๆ

การใช้ประโยชน์จาก CD4051 IC ในการออกแบบวงจร

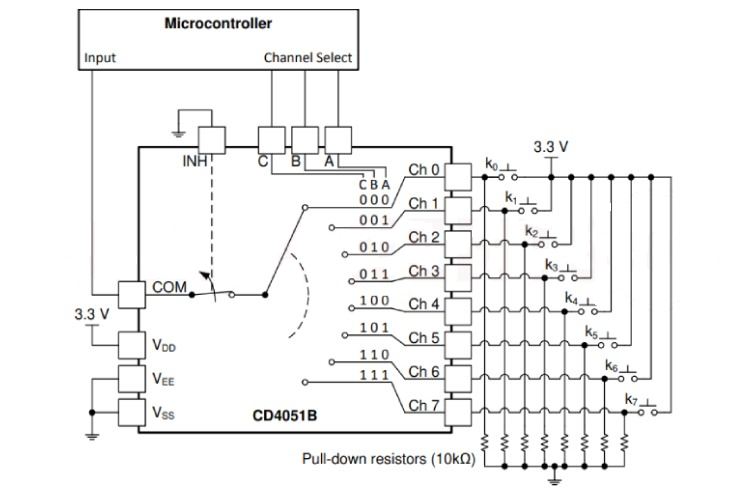

CD4051B IC ใช้กันอย่างแพร่หลายในการออกแบบวงจรสำหรับการจัดการอินพุตสัญญาณหลายตัวได้อย่างมีประสิทธิภาพIC นี้ซึ่งเป็นมัลติเพล็กเซอร์ช่วยให้ไมโครคอนโทรลเลอร์สามารถเชื่อมต่อกับอินพุตหลายตัวในขณะที่ใช้พิน GPIO น้อยที่สุดทำให้เหมาะสำหรับแอปพลิเคชันเช่นอินเทอร์เฟซปุ่มกดไดอะแกรมแสดงให้เห็นว่า CD4051B เชื่อมต่อกับไมโครคอนโทรลเลอร์อย่างไรโดยมีหมุดเลือกช่องทาง (A, B และ C) ทำให้การสลับสัญญาณแบบไดนามิกผ่านช่องสัญญาณได้สูงสุดแปดช่อง

CD4051B ช่วยให้การตรวจสอบสัญญาณง่ายขึ้นโดยการลดจำนวนหมุดไมโครคอนโทรลเลอร์ที่จำเป็นสำหรับการจัดการอินพุตหลายตัวกลไกการเลือกช่องสัญญาณช่วยให้ไมโครคอนโทรลเลอร์สแกนสัญญาณตามลำดับจากแหล่งที่แตกต่างกันเช่นการกดปุ่มด้วยการใช้พลังงานน้อยที่สุดนี่เป็นข้อได้เปรียบสำหรับการออกแบบขนาดกะทัดรัดหรือประหยัดพลังงานการใช้ CD4051B นั้นเกี่ยวข้องกับการสำรวจอย่างต่อเนื่องโดยไมโครคอนโทรลเลอร์ซึ่งบางครั้งอาจทำให้ทรัพยากรของมันเครียดในการแก้ไขปัญหานี้ให้เพิ่มประสิทธิภาพช่วงเวลาการสำรวจและการจัดสรรงานเพื่อให้มั่นใจว่าระบบยังคงตอบสนองในขณะที่สมดุลงานอื่น ๆการค้นหาอัตราการสำรวจที่เหมาะสมเป็นสิ่งจำเป็นสำหรับการสร้างระบบที่เชื่อถือได้และมีประสิทธิภาพ

เพื่อเพิ่มประสิทธิภาพเพิ่มเติมเทคนิคต่าง ๆ เช่นการออกแบบที่ขับเคลื่อนด้วยการขัดจังหวะและการรวมโหมดพลังงานต่ำสามารถใช้งานได้กลยุทธ์เหล่านี้ลดภาระการประมวลผลของการสำรวจอย่างต่อเนื่องอนุรักษ์พลังงานและยืดอายุการใช้งานแบตเตอรี่ของอุปกรณ์พกพาการเพิ่มประสิทธิภาพดังกล่าวทำให้ CD4051B เป็นเครื่องมือที่ทรงพลังสำหรับการจัดการอินพุตในระบบ จำกัด ทรัพยากรหนึ่งในจุดแข็งที่สำคัญของ CD4051B คือความสามารถในการปรับขนาดระบบได้อย่างง่ายดายด้วยการใช้มัลติเพล็กเซอร์เพิ่มเติมช่องสัญญาณอินพุตเพิ่มเติมสามารถรวมเข้ากับการออกแบบได้โดยไม่ต้องใช้พินไมโครคอนโทรลเลอร์เพิ่มเติมการปรับตัวนี้สนับสนุนการสร้างวงจรแบบแยกส่วนและในอนาคตที่สามารถพัฒนาไปตามข้อกำหนดของโครงการหรือความก้าวหน้าทางเทคโนโลยี

การแก้ไขปัญหา CD4051 ปัญหามัลติเพล็กเซอร์

เมื่อทำงานกับ Multiplexer CD4051 การทำความเข้าใจและการแก้ไขปัญหาที่พบบ่อยเป็นสิ่งสำคัญในการปรับปรุงประสิทธิภาพของวงจรและความน่าเชื่อถือคู่มือนี้สำรวจความท้าทายทั่วไปและโซลูชั่นที่เป็นประโยชน์สำหรับการแก้ไขปัญหา

ประสิทธิภาพที่ไม่มั่นคงเนื่องจากเสียงรบกวน

CD4051 สามารถแสดงพฤติกรรมที่ไม่เสถียรหากเสียงรบกวนมากเกินไปส่งผลกระทบต่อแหล่งจ่ายไฟเพื่อทำให้วงจรมีเสถียรภาพการใช้ตัวเก็บประจุบายพาส 0.1 µF ที่วางไว้ใกล้กับขั้ว VCC เพื่อลดการรบกวนแหล่งจ่ายไฟสำหรับวงจรที่มีหมุดจ่ายคู่เพิ่มตัวเก็บประจุ 0.1 µF ให้กับแต่ละแหล่งจ่ายเพื่อลดเสียงรบกวนการรักษาแรงดันไฟฟ้าคงที่ภายในช่วงที่แนะนำนั้นยอดเยี่ยมสำหรับการทำงานที่สอดคล้องกันและประสิทธิภาพที่ดีขึ้น

การตัดสัญญาณ

การตัดสัญญาณมักเกิดขึ้นเมื่อสัญญาณอินพุตเกินขีด จำกัด แรงดันไฟฟ้าของอุปกรณ์รบกวนคุณภาพเอาต์พุตเพื่อหลีกเลี่ยงปัญหานี้ตรวจสอบให้แน่ใจว่าสัญญาณอินพุตอยู่ภายใน 0.5 V เหนือ VDD และไม่ลดลงต่ำกว่า VEEอ้างถึงพารามิเตอร์ VIH และ VIL ในส่วนคุณสมบัติไฟฟ้าเพื่อยืนยันการปฏิบัติตามข้อมูลการยึดติดกับเกณฑ์เหล่านี้รักษาความสมบูรณ์ของสัญญาณและป้องกันการบิดเบือน

ความท้าทายข้อ จำกัด ในปัจจุบัน

CD4051 ขาดการ จำกัด ปัจจุบันภายในซึ่งอาจนำไปสู่ความเสียหายที่อาจเกิดขึ้นหากไม่ได้รับการจัดการจากภายนอกเพื่อแก้ไขปัญหานี้รวมตัวต้านทาน จำกัด ปัจจุบันหรือส่วนประกอบป้องกันอื่น ๆ ในการออกแบบวงจรจัดการการไหลของกระแสอย่างระมัดระวังเพื่อป้องกันความเสียหายและยืดอายุการใช้งานของมัลติเพล็กเซอร์การเพิ่มการป้องกันเหล่านี้ช่วยให้มั่นใจได้ว่าประสิทธิภาพที่เชื่อถือได้และปรับปรุงความทนทานของวงจร

ปรับปรุงความน่าเชื่อถือ

แนวทางปฏิบัติในการออกแบบที่ใช้งานได้สามารถเพิ่มความน่าเชื่อถือของ CD4051 ได้ตรวจสอบให้แน่ใจว่ามีการต่อสายดินที่เหมาะสมและใช้เค้าโครง PCB ที่รอบคอบเพื่อลดเสียงรบกวนและเพิ่มคุณภาพของสัญญาณทดสอบวงจรภายใต้เงื่อนไขต่าง ๆ เพื่อระบุและแก้ไขปัญหาที่อาจเกิดขึ้นก่อนวิธีการเชิงรุกในการออกแบบและการทดสอบช่วยลดความเสี่ยงและทำให้มั่นใจได้ว่าการทำงานที่ดีที่สุด

กลยุทธ์การออกแบบที่ได้รับการปรับปรุงสำหรับ CD4051

เทคนิคเพื่อความมั่นคงของพลังงาน

เพื่อลดเสียงรบกวนและปรับปรุงความเสถียรของพลังงานในวงจรโดยใช้ CD4051 จำเป็นต้องใช้ตัวเก็บประจุบายพาสตัวเก็บประจุซึ่งมักจะมีมูลค่า 0.1 µF ควรวางไว้ใกล้กับหมุดพลังงานระหว่าง VDD และ VSS รวมถึง VEE และ VSSความใกล้ชิดกับหมุดพลังงานของ IC ช่วยเพิ่มความเสถียรและทำให้มั่นใจได้ว่าการทำงานของวงจรที่ราบรื่นขึ้นความสำคัญของการวางตำแหน่งอย่างระมัดระวังและเลือกส่วนประกอบเหล่านี้เพื่อเพิ่มผลกระทบต่อประสิทธิภาพของวงจรโดยรวม

การจัดการความผันผวนของอุณหภูมิ

CD4051 มีความไวต่อการเปลี่ยนแปลงของอุณหภูมิทำให้ดีในการรักษาการทำงานภายในช่วงอุณหภูมิที่แนะนำเพื่อลดปัญหาด้านประสิทธิภาพที่เกิดจากความผันผวนของอุณหภูมิคุณสามารถใช้มาตรการต่าง ๆ เช่นอ่างล้างมือความร้อนหรือสิ่งกีดขวางป้องกันเพื่อทำให้สภาพแวดล้อมมีเสถียรภาพการคาดการณ์และการจัดการการเปลี่ยนแปลงของอุณหภูมิเป็นส่วนสำคัญของการสร้างความมั่นใจว่าประสิทธิภาพที่เชื่อถือได้ในการออกแบบอิเล็กทรอนิกส์

ข้อควรพิจารณาสำหรับการออกแบบ PCB

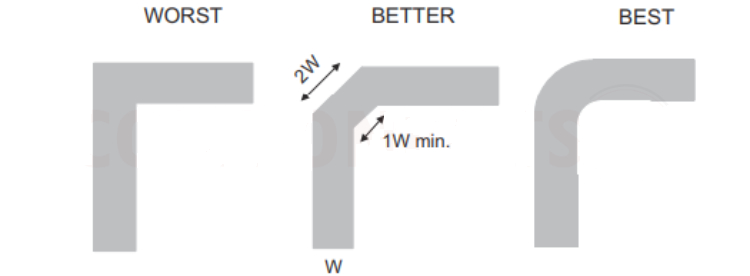

การออกแบบ PCB ที่เหมาะสมมีบทบาทในความน่าเชื่อถือและประสิทธิภาพของ CD4051ชาร์ป 90 °การหมุนในการร่องรอย PCB อาจทำให้เกิดการสะท้อนกลับซึ่งอาจรบกวนความสมบูรณ์ของสัญญาณในการแก้ไขปัญหานี้คุณควรรักษาความกว้างของการติดตามที่สอดคล้องกันและเลือกมุมโค้งมนหรือโค้งแทนที่จะเป็นมุมที่คมชัดเทคนิคนี้จะช่วยลดการหยุดชะงักและปรับปรุงประสิทธิภาพของวงจรโดยรวมผสมผสานกลยุทธ์การออกแบบเชิงปฏิบัติเข้ากับแนวทางการจัดวาง PCB ขั้นสูงเพื่อเพิ่มความสมบูรณ์ของสัญญาณให้คุณได้รับการสนับสนุนให้ทำให้มุมการติดตามที่คมชัดลดลงโดยใช้ซอฟต์แวร์ CAD ด้วยเครื่องมือการกำหนดเส้นทางขั้นสูงการปรับเปลี่ยนที่แม่นยำเช่นมุมการติดตามแบบโค้งมนช่วยลดปัญหาที่เกี่ยวข้องกับการสะท้อนกลับและเพิ่มความน่าเชื่อถือของระบบ

แอปพลิเคชันของ CD4051

มีความคล่องตัวมัลติเพล็กซ์และ demultiplexing: เส้นทางสัญญาณแบบอะนาล็อกและดิจิตอลอย่างมีประสิทธิภาพลดส่วนประกอบและเพิ่มประสิทธิภาพการสลับสัญญาณใช้ในการสื่อสารโทรคมนาคมสำหรับการสลับเส้นทางสัญญาณที่ราบรื่น

การแปลงสัญญาณไร้รอยต่อ: อำนวยความสะดวกในการแปลงแบบอะนาล็อกเป็นดิจิตอลและดิจิตอลเป็นอะนาล็อกรักษาคุณภาพของสัญญาณและเพิ่มความแม่นยำในการแปลง

Gating Signal Advanced: ควบคุมการไหลของสัญญาณสำหรับการลดเสียงรบกวนและการจัดการพลังงานสำหรับระบบที่ใช้พลังงานจากแบตเตอรี่และประหยัดพลังงาน

การเสริมสร้างระบบอัตโนมัติจากโรงงาน: จัดการอินพุต/เอาต์พุตหลายตัวในระบบควบคุมอุตสาหกรรมปรับปรุงการควบคุมกระบวนการตรวจสอบและความแม่นยำในการผลิต

บทบาทในโทรทัศน์และเครื่องใช้ไฟฟ้า: จัดการคุณสมบัติหลายอย่างในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคให้อินเทอร์เฟซที่ใช้งานง่ายและเพิ่มประสบการณ์

การจัดการสัญญาณเสียง: สลับแหล่งเสียงโดยไม่บิดเบือนจัดลำดับความสำคัญคุณภาพเสียงในระบบเสียง

อำนวยความสะดวกในวงจรลอจิกที่ตั้งโปรแกรมได้: เปิดใช้งานการดำเนินงานเชิงตรรกะที่ซับซ้อนและการออกแบบวงจรที่กำหนดเอง

การรวมเข้ากับเทคโนโลยีเซ็นเซอร์: เชื่อมต่อเซ็นเซอร์หลายตัวกับโปรเซสเซอร์หนึ่งตัวสำหรับอุปกรณ์ IoT และอุปกรณ์สมาร์ทเพื่อให้มั่นใจว่าการเก็บข้อมูลที่แม่นยำ

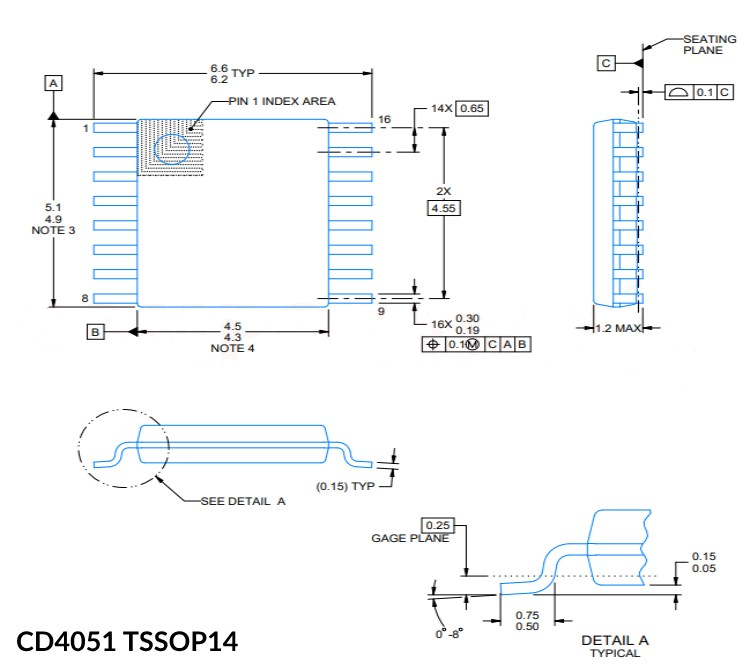

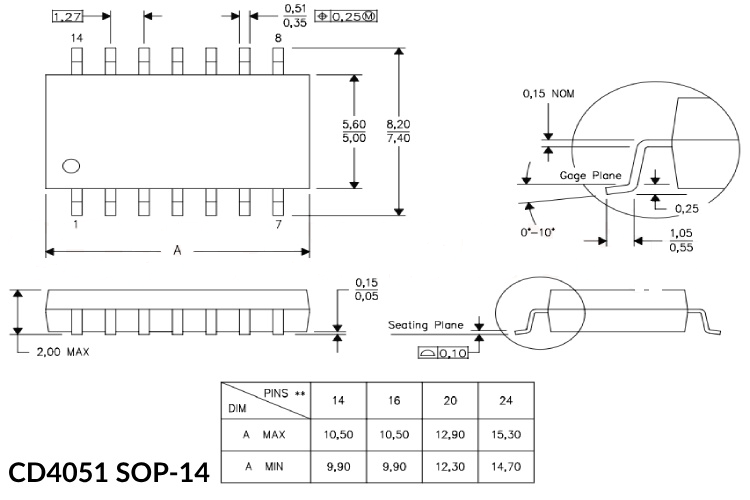

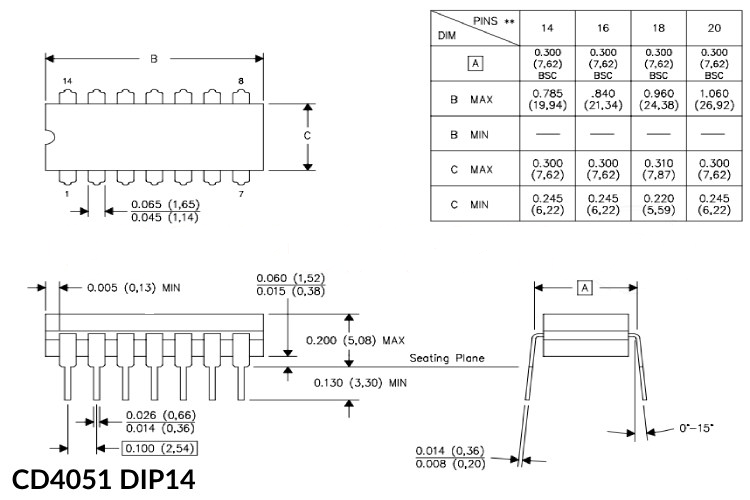

โมเดลและขนาด CD4051 2D
