รูทีนบริการขัดจังหวะ (ISRS) ในระบบฝังตัว: แนวคิดความสำคัญและการออกแบบ

ในระบบฝังตัวและการคำนวณการบริการรูทีนการบริการขัดจังหวะ (ISRS) มีบทบาทในการรับรองว่างานที่สำคัญจะได้รับการจัดการทันทีโดยไม่ทำให้ประสิทธิภาพโดยรวมของระบบช้าลงISRS เป็นกุญแจสำคัญในการจัดการการขัดจังหวะฮาร์ดแวร์สัญญาณที่ต้องการความสนใจของโปรเซสเซอร์ทันทีและพวกเขาอนุญาตให้ระบบรักษาความตอบสนองแม้ในสภาพแวดล้อมที่ต้องการบทความนี้จะสำรวจว่า ISRS คืออะไรวิธีการทำงานและแนวทางปฏิบัติที่ดีที่สุดสำหรับการออกแบบ ISR ที่มีประสิทธิภาพเพื่อเพิ่มประสิทธิภาพของระบบ

แคตตาล็อก

รูทีนบริการขัดจังหวะ (ISR) คืออะไร?

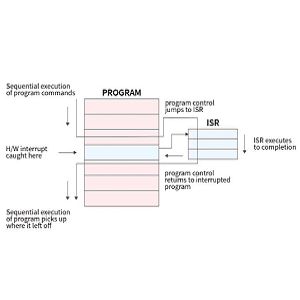

รูทีนบริการขัดจังหวะ (ISR) เป็นฟังก์ชั่นพิเศษหรือรูทีนย่อยที่ออกแบบมาเพื่อจัดการการขัดจังหวะฮาร์ดแวร์การขัดจังหวะเกิดขึ้นเมื่อเหตุการณ์ภายนอกต้องการความสนใจทันทีจาก CPU ทำให้เกิดการหยุดงานปัจจุบันชั่วคราวและข้ามไปยัง ISR เพื่อจัดการเหตุการณ์ใหม่ตัวอย่างเช่นการขัดจังหวะสามารถทริกเกอร์โดยการล้นตัวจับเวลาการเปลี่ยนแปลงอินพุตเซ็นเซอร์และการป้อนข้อมูลของผู้ใช้จากอุปกรณ์ต่อพ่วง (เช่นปุ่มกด)เมื่อการขัดจังหวะได้รับการจัดการโดย ISR CPU จะดำเนินการต่องานดั้งเดิมต่อไปการเปลี่ยนแปลงที่ไร้รอยต่อนี้เป็นสิ่งที่ดีสำหรับระบบเวลาเพื่อให้มั่นใจว่าเหตุการณ์สำคัญได้รับการจัดลำดับความสำคัญในขณะที่ลดความล่าช้าในเวิร์กโฟลว์โดยรวมของระบบ

บทบาทของการลงทะเบียน ISR ในการจัดการขัดจังหวะ

องค์ประกอบที่สำคัญของการจัดการขัดจังหวะคือการลงทะเบียน ISR ซึ่งติดตามระดับการขัดจังหวะในปัจจุบันที่กำลังดำเนินการและส่วนที่ได้รับการตั้งค่าชั่วคราวเนื่องจากเหตุการณ์ที่มีลำดับความสำคัญสูงกว่านี่คือวิธีการทำงานในรายละเอียด:

ขัดจังหวะทริกเกอร์: CPU ในขณะที่ดำเนินงานจะได้รับสัญญาณขัดจังหวะจากอุปกรณ์ฮาร์ดแวร์ (เช่นตัวจับเวลาล้นหรือการเปลี่ยนเซ็นเซอร์)

การบันทึกบริบท:เพื่อให้แน่ใจว่ามีความสมบูรณ์ของระบบ CPU จะบันทึกบริบทปัจจุบันโดยการจัดเก็บค่าของการลงทะเบียนหลักสิ่งนี้จะช่วยให้ CPU กลับมาทำงานก่อนหน้านี้อีกครั้งเมื่อ ISR เสร็จสมบูรณ์โดยไม่สูญเสียข้อมูล

การดำเนินการ ISR: ซีพียูกระโดดไปยังรูทีนบริการขัดจังหวะซึ่งเป็นรูทีนย่อยที่กำหนดซึ่งจัดการเหตุการณ์ISR จัดการงานเช่นการอ่านข้อมูลเซ็นเซอร์การประมวลผลอินพุตผู้ใช้หรืออำนวยความสะดวกในการสื่อสารด้วยอุปกรณ์ต่อพ่วง

การกำหนดเวลางาน: เมื่อ ISR เสร็จสิ้นแล้วตัวกำหนดตารางเวลางานของระบบจะกำหนดว่างานใดจะดำเนินการต่อไปในสภาพแวดล้อมเคอร์เนลที่ยึดถือไว้ล่วงหน้างานที่มีลำดับความสำคัญสูงสุดที่พร้อมใช้งานจะถูกดำเนินการทันที

ทำไม ISRS จึงสำคัญ?

รูทีนบริการขัดจังหวะ (ISRS) เป็นกลไกสำคัญในระบบฝังตัวที่อนุญาตให้ CPU ตอบสนองต่อเหตุการณ์อะซิงโครนัสได้อย่างรวดเร็วเหตุการณ์ที่เกิดขึ้นนอกการไหลปกติของโปรแกรมหากไม่มี ISRS ระบบจะต้องพึ่งพาการสำรวจอย่างต่อเนื่องเพื่อตรวจสอบเหตุการณ์เหล่านี้กระบวนการที่ไม่มีประสิทธิภาพและมีแนวโน้มที่จะล่าช้าด้วยการเปิดใช้งานการตอบสนองต่อสัญญาณที่สำคัญทันที ISRS ปรับปรุงประสิทธิภาพและความน่าเชื่อถือของระบบฝังตัวโดยเฉพาะอย่างยิ่งในแอปพลิเคชันที่ไวต่อเวลาตัวอย่างเช่นในระบบยานยนต์การขัดจังหวะมีบทบาทในคุณสมบัติด้านความปลอดภัยเช่นการปรับใช้ถุงลมนิรภัยและระบบเบรกป้องกันล็อค (ABS) ซึ่งความล่าช้าในการประมวลผลการขัดจังหวะอาจส่งผลให้เกิดผลลัพธ์ที่คุกคามชีวิตในระบบอัตโนมัติอุตสาหกรรมการขัดจังหวะให้แน่ใจว่าเครื่องจักรสามารถตอบสนองต่อการเปลี่ยนแปลงของเซ็นเซอร์หรืออินพุตได้ทันทีป้องกันอุบัติเหตุหรือความเสียหายของอุปกรณ์ที่มีค่าใช้จ่ายสูงในทำนองเดียวกันในอุปกรณ์การแพทย์เช่นเครื่องช่วยหายใจหรือเครื่องตรวจสอบหัวใจการจัดการขัดจังหวะในเวลาที่เหมาะสมอาจเป็นความแตกต่างระหว่างชีวิตและความตายเพื่อให้มั่นใจว่าระบบที่สำคัญทำงานโดยไม่ชักช้า

การออกแบบ ISR ที่มีประสิทธิภาพ

เพื่อเพิ่มประสิทธิภาพและการตอบสนองของระบบให้สูงสุดต้องได้รับการออกแบบอย่างรอบคอบการใช้งานการบริการอินเตอร์รัปต์ที่มีประสิทธิภาพ (ISR) นั้นยอดเยี่ยมสำหรับการรับรองพฤติกรรมระบบฝังตัวที่เชื่อถือได้เร็วและมีประสิทธิภาพนี่คือแนวทางปฏิบัติที่ดีที่สุดในการติดตามเมื่อใช้ ISRS ในระบบฝังตัวเพื่อให้ได้ประสิทธิภาพที่ดีที่สุด

ให้ ISRS สั้นและรวดเร็ว

กฎที่สำคัญที่สุดสำหรับการเขียน ISRS คือการทำให้พวกเขาสั้นและรวดเร็วที่สุดเท่าที่จะทำได้ในขณะที่ ISR กำลังดำเนินการ CPU ไม่สามารถประมวลผลงานอื่น ๆ ได้ดังนั้นรูทีนที่ยาวหรือซับซ้อนอาจทำให้เกิดความล่าช้าในการทำงานของระบบเพื่อให้บรรลุสิ่งนี้ให้หลีกเลี่ยงการคำนวณที่ยาวนานหรือการเรียกใช้ฟังก์ชั่นที่ใช้เวลานานภายใน ISRให้มุ่งเน้นไปที่การจัดการการขัดจังหวะอย่างรวดเร็วและขนถ่ายงานที่ไม่สำคัญไปยังกระบวนการพื้นหลังหรือลูปโปรแกรมหลักสิ่งนี้ทำให้มั่นใจได้ว่า ISR ยังคงมีประสิทธิภาพและตอบสนองต่อเหตุการณ์

ลดความถี่ขัดจังหวะ

จำนวนการขัดจังหวะที่มากเกินไปสามารถครอบงำ CPU ส่งผลให้เกิดพายุขัดจังหวะซึ่งระบบใช้เวลาในการจัดการกับการขัดจังหวะมากกว่าการดำเนินงานโปรแกรมหลักสิ่งนี้จะลดประสิทธิภาพของระบบโดยรวมเพื่อลดความถี่การขัดจังหวะให้ใช้ฮาร์ดแวร์ debouncing สำหรับสวิตช์เชิงกลเพื่อป้องกันไม่ให้ทริกเกอร์เท็จที่เกิดจากสัญญาณรบกวนหรือการตีกลับนอกจากนี้การปรับช่วงเวลาตัวจับเวลาเพื่อให้แน่ใจว่าตัวจับเวลาเป็นระยะไม่ได้สร้างการขัดจังหวะมากเกินไปซึ่งอาจขัดขวางการทำงานของระบบ

จัดลำดับความสำคัญของการขัดจังหวะ

ในระบบฝังตัวที่มีการขัดจังหวะหลายครั้งจำเป็นต้องกำหนดระดับลำดับความสำคัญที่เหมาะสมเพื่อให้แน่ใจว่าเหตุการณ์ที่สำคัญที่สุดได้รับการจัดการก่อนไมโครคอนโทรลเลอร์ที่ทันสมัยส่วนใหญ่มีตัวควบคุมการขัดจังหวะเวกเตอร์แบบซ้อนกัน (NVIC) ซึ่งช่วยให้สามารถกำหนดระดับลำดับความสำคัญสำหรับการขัดจังหวะที่แตกต่างกันโดยการจัดลำดับความสำคัญของการขัดจังหวะคุณสามารถป้องกันงานที่มีลำดับความสำคัญต่ำกว่าจากการล่าช้าฟังก์ชันที่ไวต่อเวลาหรือภารกิจที่สำคัญวิธีการนี้ทำให้มั่นใจได้ว่าการขัดจังหวะลำดับความสำคัญสูงจะถูกประมวลผลทันที

ปกป้องทรัพยากรที่ใช้ร่วมกัน

เมื่อ ISR และโปรแกรมหลักแบ่งปันทรัพยากรเช่นตัวแปรการลงทะเบียนฮาร์ดแวร์หรือบัฟเฟอร์หน่วยความจำมีความเสี่ยงต่อการเกิดเชื้อชาติหรือการทุจริตของข้อมูลหากการเข้าถึงไม่ได้รับการจัดการอย่างเหมาะสมสิ่งนี้สามารถนำไปสู่พฤติกรรมที่คาดเดาไม่ได้หรือระบบล่มเพื่อป้องกันความขัดแย้งให้ใช้กลไกการซิงโครไนซ์เช่นส่วนหรือสัญญาณเพื่อจัดการการเข้าถึงทรัพยากรที่ใช้ร่วมกันอีกทางเลือกหนึ่งปิดการใช้งานการขัดจังหวะชั่วคราวเมื่อเข้าถึงทรัพยากรที่ใช้ร่วมกันเพื่อให้แน่ใจว่าโปรแกรมหลักจะไม่ถูกขัดจังหวะระหว่างการดำเนินการ

ISR ในระบบถุงลมนิรภัยยานยนต์

ลองพิจารณาตัวอย่างที่เป็นประโยชน์ของรูทีนบริการขัดจังหวะ (ISR) ในระบบถุงลมนิรภัยยานยนต์เมื่อเกิดความผิดพลาดในรถยนต์เซ็นเซอร์จะตรวจจับการชะลอตัวลงอย่างกะทันหันและทำให้เกิดการขัดจังหวะไปยังชุดควบคุมถุงลมนิรภัย (ACU) ทันทีISR สำหรับการขัดจังหวะนี้ทำงานหลายอย่าง: อ่านข้อมูลเซ็นเซอร์เพื่อยืนยันเหตุการณ์การชนคำนวณเวลาที่เหมาะสมสำหรับการปรับใช้ถุงลมนิรภัยและกระตุ้นกลไกการปรับใช้ถุงลมนิรภัยกระบวนการทั้งหมดนี้จะต้องเสร็จสิ้นภายในมิลลิวินาทีเพื่อให้แน่ใจว่าถุงลมนิรภัยปรับใช้ในเวลาที่เหมาะสมเพื่อปกป้องผู้โดยสารของยานพาหนะหาก ISR ได้รับการออกแบบไม่ดีหรือใช้เวลานานเกินไปในการดำเนินการถุงลมนิรภัยสามารถปรับใช้สายเกินไปนำไปสู่ผลที่ตามมาจากหายนะดังนั้นประสิทธิภาพและความเร็วของ ISR จึงเป็นสิ่งที่ดีในการรับรองความปลอดภัยและประสิทธิผลของระบบถุงลมนิรภัย

เทคนิคการจัดการขัดจังหวะขั้นสูง

ในระบบที่ซับซ้อนมากขึ้นการเพิ่มประสิทธิภาพและประสิทธิภาพของรูทีนบริการขัดจังหวะ (ISRS) กลายเป็นสิ่งสำคัญโดยเฉพาะอย่างยิ่งในการใช้งานเวลาเพื่อให้บรรลุเป้าหมายนี้คุณสามารถใช้เทคนิคการจัดการขัดจังหวะขั้นสูงที่หลากหลายซึ่งลดความหน่วงแฝงจัดลำดับความสำคัญของงานได้อย่างมีประสิทธิภาพมากขึ้นและลดผลกระทบโดยรวมต่อประสิทธิภาพของระบบด้านล่างนี้เป็นเทคนิคสำคัญสามประการที่ใช้กันทั่วไปในระบบขั้นสูงเพื่อปรับปรุงการจัดการขัดจังหวะ

การขัดจังหวะซ้อนกัน

การขัดจังหวะแบบซ้อนกันช่วยให้การขัดจังหวะลำดับความสำคัญสูงขึ้นเพื่อยึดเอาการดำเนินการของ ISR ที่มีลำดับความสำคัญต่ำกว่าเพื่อให้มั่นใจว่าเหตุการณ์ได้รับการจัดการโดยไม่ชักช้าในระบบขัดจังหวะพื้นฐานเมื่อมีการเรียกใช้ ISR แล้วการขัดจังหวะอื่น ๆ ทั้งหมดจะถูกปิดใช้งานจนกว่า ISR ปัจจุบันจะเสร็จสมบูรณ์วิธีการนี้สามารถนำไปสู่ความล่าช้าในการตอบสนองต่อเหตุการณ์ที่มีลำดับความสำคัญสูงขึ้นหาก ISR ที่มีลำดับความสำคัญต่ำกว่ากำลังดำเนินการอยู่แล้วด้วยการเปิดใช้งานการขัดจังหวะแบบซ้อนกันระบบสามารถหยุด ISR ที่มีลำดับความสำคัญต่ำกว่าชั่วคราวจัดการกับการขัดจังหวะอย่างเร่งด่วนมากขึ้นจากนั้นกลับมาใช้ ISR เริ่มต้นเมื่องานที่มีลำดับความสำคัญสูงกว่าเสร็จสมบูรณ์เทคนิคนี้ช่วยปรับปรุงการตอบสนองของระบบโดยเฉพาะอย่างยิ่งในสถานการณ์ที่เหตุการณ์ที่ไวต่อเวลาเกิดขึ้นอย่างคาดไม่ถึงและต้องจัดลำดับความสำคัญตัวอย่างเช่นในระบบยานยนต์เซ็นเซอร์ตรวจจับการชะลอตัวลงอย่างกะทันหันในระหว่างการชนจะต้องจัดลำดับความสำคัญมากกว่าการขัดจังหวะที่สำคัญน้อยกว่าเช่นการวินิจฉัยเครื่องยนต์อย่างไรก็ตามการใช้การขัดจังหวะแบบซ้อนกันจำเป็นต้องมีการออกแบบอย่างรอบคอบเพื่อหลีกเลี่ยงปัญหาเช่นการผกผันลำดับความสำคัญซึ่งงานที่มีลำดับความสำคัญต่ำกว่าบล็อกงานที่มีลำดับความสำคัญสูงกว่าเนื่องจากการจัดการที่ไม่เหมาะสม

ตารางเวกเตอร์ขัดจังหวะ

ตารางเวกเตอร์ขัดจังหวะเป็นวิธีที่มีโครงสร้างในการจัดการการขัดจังหวะหลายประเภทโดยใช้ตารางเพื่อค้นหา ISR ที่เหมาะสมสำหรับเหตุการณ์อินเตอร์รัปต์แต่ละครั้งอย่างรวดเร็วในระบบที่ง่ายกว่าโปรเซสเซอร์อาจต้องค้นหาผ่านรายการของการขัดจังหวะที่เป็นไปได้เพื่อพิจารณาว่า ISR ใดที่จะดำเนินการซึ่งสามารถแนะนำความล่าช้าที่ไม่จำเป็นตารางเวกเตอร์ขัดจังหวะกำจัดความไร้ประสิทธิภาพนี้โดยการแมปแต่ละประเภทการขัดจังหวะโดยตรงกับ ISR ที่สอดคล้องกันผ่านตารางที่กำหนดไว้ล่วงหน้าที่เก็บไว้ในหน่วยความจำเมื่อเกิดการขัดจังหวะระบบจะสามารถอ้างอิงตารางทันทีเพื่อข้ามไปยัง ISR ที่เหมาะสมลดเวลาแฝงและปรับปรุงประสิทธิภาพโดยรวมเทคนิคนี้มีประโยชน์ในระบบที่มีอุปกรณ์ต่อพ่วงจำนวนมากซึ่งต้องมีการขัดจังหวะหลายครั้งจากแหล่งต่าง ๆ ที่จำเป็นต้องได้รับการจัดการอย่างรวดเร็วและมีประสิทธิภาพตัวอย่างเช่นในไมโครคอนโทรลเลอร์ที่จัดการระบบถุงลมนิรภัยยานยนต์อาจมีการขัดจังหวะสำหรับเซ็นเซอร์การชนเซ็นเซอร์เข็มขัดนิรภัยและการแจ้งเตือนการวินิจฉัยตารางเวกเตอร์ขัดจังหวะทำให้มั่นใจได้ว่าการขัดจังหวะแต่ละครั้งจะถูกส่งไปยัง ISR ที่ถูกต้องโดยไม่ต้องใช้ความล่าช้าในการประมวลผลที่ไม่จำเป็น

การจัดการขัดจังหวะรอการตัดบัญชี

การจัดการขัดจังหวะรอการตัดบัญชีเกี่ยวข้องกับการแยกกระบวนการจัดการขัดจังหวะออกเป็นสองส่วน: ส่วนที่สำคัญต่อเวลาที่ทำงานภายใน ISR และส่วนที่ไม่สำคัญที่สามารถเลื่อนไปยังกระบวนการพื้นหลังเทคนิคนี้มีค่าในระบบที่ ISRS ต้องดำเนินการโดยเร็วที่สุดเพื่อหลีกเลี่ยงการปิดกั้นการขัดจังหวะอื่น ๆISR ดำเนินการเฉพาะงานเร่งด่วนที่สุดเช่นการอ่านข้อมูลเซ็นเซอร์หรือรับทราบสัญญาณขัดจังหวะก่อนออกงานที่ไม่สำคัญเช่นการบันทึกข้อมูลหรือทำการคำนวณโดยละเอียดจะถูกเลื่อนออกไปในกระบวนการพื้นหลังแยกต่างหากที่ทำงานเมื่อระบบไม่ได้ใช้งานหรือยุ่งน้อยลงวิธีนี้ช่วยลดเวลาที่ใช้ใน ISR ลดเวลาแฝงขัดจังหวะโดยรวมและทำให้มั่นใจได้ว่าระบบยังคงตอบสนองต่อการขัดจังหวะใหม่ตัวอย่างเช่นในระบบถุงลมนิรภัยยานยนต์ ISR อาจจัดการการตรวจจับความผิดพลาดและการปรับใช้ถุงลมนิรภัยทริกเกอร์ทันทีในขณะที่บันทึกรายละเอียดเหตุการณ์หรือการวินิจฉัยระบบจะถูกเลื่อนออกไปเป็นงานพื้นหลังที่มีลำดับความสำคัญต่ำกว่าอย่างไรก็ตามการจัดการขัดจังหวะที่รอการตัดบัญชีต้องใช้การจัดตารางงานอย่างระมัดระวังเพื่อให้แน่ใจว่างานที่รอการตัดบัญชีจะเสร็จสมบูรณ์ในเวลาที่เหมาะสมและไม่สะสมอาจทำให้ระบบล่าช้า
