CD4050 บัฟเฟอร์ที่ไม่กลับรายการ IC: ภาพรวมที่ครอบคลุม

CD4050 IC เป็นชิปบัฟเฟอร์ HEX ที่ใช้กันอย่างแพร่หลายซึ่งมีบัฟเฟอร์ที่ไม่ได้กลับรายการหกตัวมันสมบูรณ์แบบสำหรับแอปพลิเคชันเช่นการฟื้นฟูสัญญาณและการแปลงระดับแรงดันไฟฟ้าบทความนี้ครอบคลุมคุณสมบัติหลักการทำงานการกำหนดค่า PIN และแอปพลิเคชันในวิธีที่ง่ายและเป็นมิตรกับผู้อ่าน

แคตตาล็อก

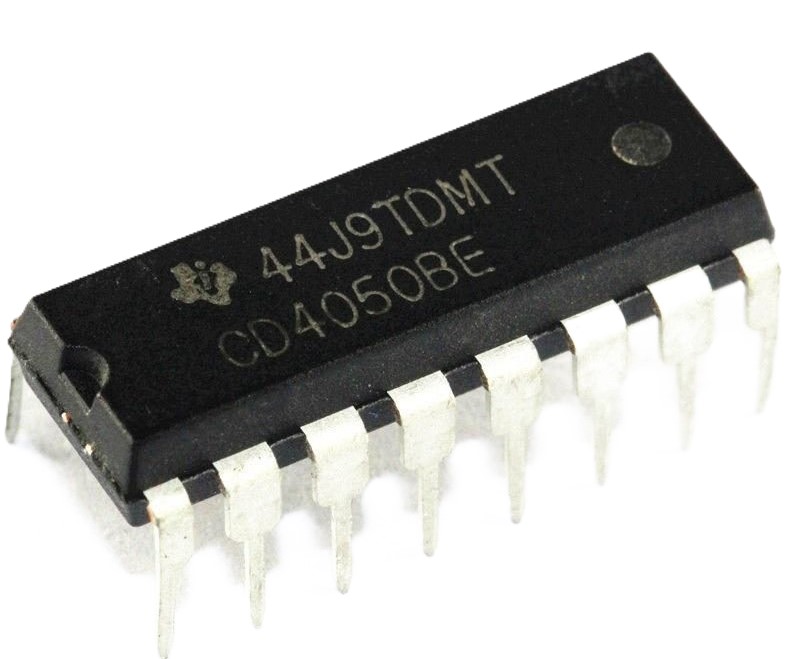

ภาพรวม CD4050 IC

ที่ CD4050 IC เป็นชิปบัฟเฟอร์หกเหลี่ยมที่มีบัฟเฟอร์ที่ไม่ได้กลับตัวหกตัวที่ส่งสัญญาณไม่เปลี่ยนแปลงเหมาะสำหรับการแปลงระดับแรงดันไฟฟ้าและการฟื้นฟูสัญญาณมันสามารถขับเคลื่อนอุปกรณ์ TTL หรือ DTL ได้สูงสุดสองตัวพร้อมกันซึ่งให้ประสิทธิภาพที่เชื่อถือได้พร้อมการใช้พลังงานต่ำความสามารถในการปัจจุบันของอ่างล้างจานสูงช่วยให้มั่นใจได้ว่าจะมีการโหลดหลายครั้งอย่างมีประสิทธิภาพทำให้เป็นตัวเลือกที่หลากหลายสำหรับวงจรดิจิตอล

คุณสมบัติและข้อกำหนดที่สำคัญ

ส่วนนี้ให้ไฮไลท์ที่สำคัญและข้อกำหนดของ CD4050 IC รวมถึงแรงดันไฟฟ้าการใช้งานการบริโภคปัจจุบันและการวัดประสิทธิภาพ

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันไฟฟ้า	3V - 15V DC
การบริโภคปัจจุบัน (สูงสุด)	50ma
จมความสามารถปัจจุบัน	กระแสอ่างล้างจานสูงสำหรับการขับรถ 2 TTL โหลด
แรงดันเอาต์พุตระดับต่ำสูงสุด	0.5V ที่ 5V VCC
แรงดันเอาต์พุตระดับสูงขั้นต่ำ	4.95V ที่ 5V VCC

คำอธิบาย PIN CD4050 IC

หมายเลขพิน	ประเภทพิน	คำอธิบาย/ทิศทาง
1	VCC	การจัดหาอินพุตเชิงบวก
2	ก	เอาท์พุทที่ไม่ได้กลับทาง 1
3	อัน	อินพุต 1
4	ชม	เอาท์พุทที่ไม่ได้กลับด้าน 2
5	ข	อินพุต 2
6	ฉัน	เอาท์พุทที่ไม่ได้กลับทาง 3
7	C	อินพุต 3
8	VSS	อุปทานเชิงลบ
9	d	อินพุต 4
10	J	เอาท์พุทที่ไม่ได้กลับทาง 4
11	อี	อินพุต 5
12	K	เอาท์พุทที่ไม่กลับทาง 5
13	NC	ไม่มีการเชื่อมต่อ
14	f	อินพุต 6
15	l	เอาท์พุทที่ไม่ได้กลับด้าน 6
16	NC	ไม่มีการเชื่อมต่อ

การทำงานที่ใช้งานได้ของ CD4050 บัฟเฟอร์ที่ไม่ได้กลับรายการ IC

CD4050 IC ได้รับการออกแบบด้วยบัฟเฟอร์ที่ไม่ได้กลับรายการที่รักษาสัญญาณอินพุตตามที่เป็นอยู่โดยไม่ต้องเปลี่ยนสถานะตรรกะซึ่งแตกต่างจากอินเวอร์เตอร์ซึ่งพลิกสัญญาณบัฟเฟอร์ที่ไม่กลับด้านทำให้มั่นใจได้ว่าเอาต์พุตตรงกับอินพุตวัตถุประสงค์หลักของมันคือการเสริมสร้างสัญญาณส่งมอบที่ชัดเจนหรือต่ำที่เอาท์พุท

บัฟเฟอร์แต่ละตัวภายใน IC มีอินพุตเดียวและเอาต์พุตเดียวเอาต์พุตจะเท่ากับอินพุตเสมอทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องเก็บรักษาความสมบูรณ์ของสัญญาณไว้บัฟเฟอร์เหล่านี้ยังสามารถแนะนำความล่าช้าในการแพร่กระจายเล็กน้อยซึ่งอาจเป็นประโยชน์ในการออกแบบวงจรเฉพาะ

การออกแบบภายในและไดอะแกรมตรรกะของ CD4050 IC

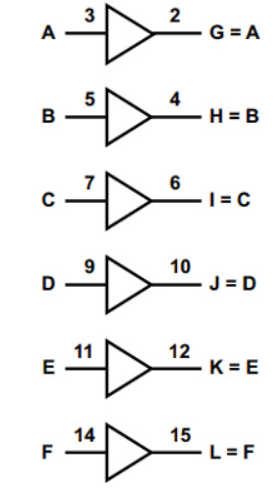

โครงสร้างภายในของ CD4050 IC มีบัฟเฟอร์ที่ไม่ได้กลับรายการหกตัวแต่ละตัวเชื่อมโยงกับหมุดอินพุตและเอาต์พุตเฉพาะภาพด้านล่างแสดงให้เห็นว่าบัฟเฟอร์เหล่านี้ถูกจัดเรียงภายใน IC และแสดงการเชื่อมต่อกับพินที่เกี่ยวข้องตัวอย่างเช่นเมื่อสัญญาณถูกนำไปใช้กับอินพุต A (PIN 3) เอาต์พุตจะเหมือนกันที่ G (PIN 2)ในทำนองเดียวกันอินพุต B สอดคล้องกับเอาต์พุต H, อินพุต C เป็นเอาต์พุต I และอื่น ๆ

พฤติกรรมที่สอดคล้องกันนี้ช่วยให้มั่นใจได้ว่า IC จะสะท้อนสัญญาณอินพุตที่เอาต์พุตของมันโดยไม่ต้องเปลี่ยนแปลงสถานะตรรกะของพวกเขา

ตารางด้านล่างเน้นตารางความจริงสำหรับ IC ยืนยันว่าเอาต์พุตตรงกับอินพุตเสมอไม่ว่าอินพุตจะสูงหรือต่ำเอาต์พุตจะสะท้อนสถานะเดียวกัน

สัญญาณอินพุต (A, B, C, D, E, F)	สัญญาณเอาท์พุท (G, H, I, J, K, L)
สูง	สูง
ต่ำ	ต่ำ

แพคเกจและความพร้อมใช้งาน

• SOIC

• PDIP

• CDIP

แอปพลิเคชันของ CD4050 IC

ตัวแปลงระดับตรรกะสูงถึงต่ำ

CD4050 IC ใช้ในการปรับสัญญาณอย่างปลอดภัยจากระดับสูงถึงระดับแรงดันไฟฟ้าที่ต่ำกว่าทำให้เกิดความเข้ากันได้ระหว่างวงจรที่ทำงานที่แรงดันไฟฟ้าที่แตกต่างกัน

ตัวแปลง DTL หรือ TTL Hex

IC นี้ทำหน้าที่เป็นตัวแปลงฐานสิบหกช่วยให้การเชื่อมต่อที่ราบรื่นระหว่างครอบครัวตรรกะ DTL และ TTL จัดการสัญญาณหลายสัญญาณได้อย่างง่ายดาย

CMOS ปัจจุบันอ่างล้างจานหรือไดรเวอร์ต้นทาง

CD4050 สามารถทำหน้าที่เป็นอ่างล้างจานหรือแหล่งที่มาในปัจจุบันทำให้มั่นใจได้ว่าการไหลของกระแสที่เสถียรเพื่อขับเคลื่อนโหลดหลายตัวในระบบ CMOS ได้อย่างมีประสิทธิภาพ

ข้อมูลอ้างอิงการออกแบบรุ่น 2D และ PCB

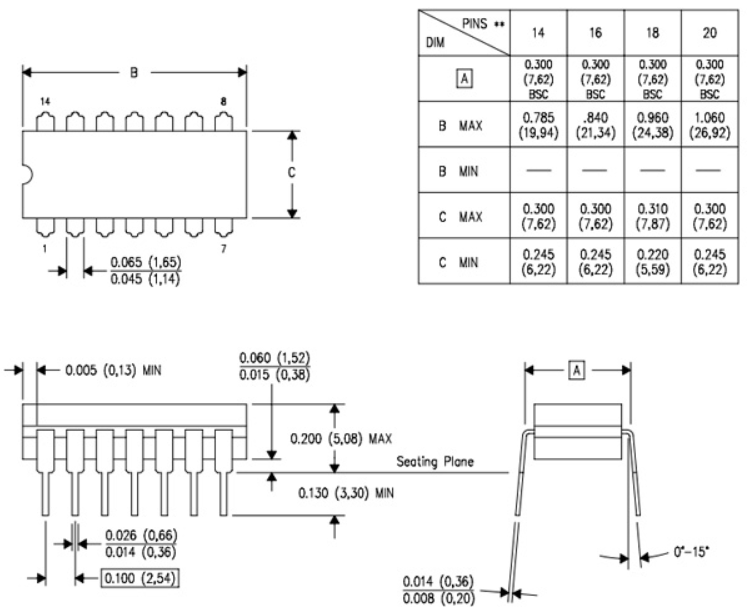

แบบจำลอง 2D ของ IC ที่ไม่ได้กลับด้านที่แสดงด้านล่างรวมถึงขนาดของมันในทั้งมิลลิเมตรและนิ้วข้อมูลนี้มีประโยชน์สำหรับการสร้างรอยเท้าที่กำหนดเองและเหมาะสำหรับใช้ในการออกแบบ PCB และการสร้างแบบจำลอง CAD
